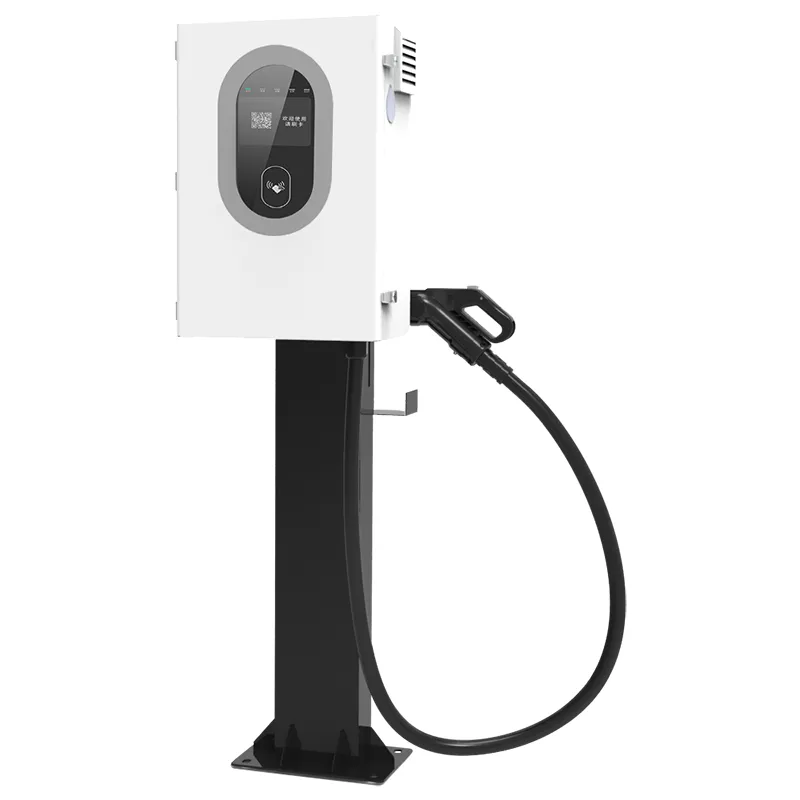

Үйдегі энергия мен смарт желі қолданбаларына арналған 7 кВт екі бағытты V2G DC EV зарядтағыш

7 кВт қос жақты блок үй үшін не істейді

Үйдегі энергияға және смарт желі қолданбаларына арналған 7 кВт қос бағытты V2G DC EV зарядтағыш (AF-DC-07) шағын екі бағытты тұрақты ток зарядтағыш болып табылады. Ол айқын тапсырманы орындайды - 7 кВт электр энергиясын зарядтау - және екінші зарядтағыштардың көпшілігі орындай алмайтын жұмыс: ол электр қуатын көліктен шығарып, үйді тамақтандырады. Бұл екінші бағыт іс жүзінде V2H (көліктен үйге) және V2G (көліктен желіге) дегенді білдіреді.

40-60 кВт/сағ батареясы бар әдеттегі үй үшін 7 кВт кері ағын негізгі жүктемені жабады: тоңазытқыш, маршрутизатор, жарықтандыру, жылыту айналымы сорғылары. Ол электр пеші мен жылу сорғысын бірден іске қоспайды. Ол желілік тәуелсіздік аптасын емес, бірнеше сағаттық үзілістерді сатып алады.

7 кВт қондырғының үйді өзгертуінің алты себебі

Аргумент зарядтау жылдамдығы емес; бұл ағынның екінші бағыты. Орнатқаннан кейін сатып алушылар алты ұпайды қайталайды:

Екінші батареясыз резервтік қуат: сізде бұрыннан бар EV резервке айналады. 60 кВт/сағ көлік үйдегі кешкі жүктің екі күндігіне жетеді.

Peak-valley арбитраж: түнгі тарифтерде зарядтаңыз, қымбат кешкі терезеде зарядсыздандырыңыз және есептегіш есептер шығарсын.

Ауа райына қарсы IP55: жаңбыр, шаң және жағалаудағы тұзды ауа үлкен бауырлардағы IP54 шкафтарына қарағанда жақсы өңделеді.

Бағанға немесе тірекке орнату: 600 x 450 x 230 мм шкаф қабырғаға, болат бағанға немесе жол бойындағы тірекке сәйкес келеді.

Екі бағытта 95% немесе одан да жоғары тиімділік, сондықтан желіден аккумулятордан желіге айналу энергияның оннан бір бөлігін жоғалтады.

Сеансты бастаудың бес жолы: QR сканерлеу, карта, VIN автоматты іске қосу, платформаны басқару немесе желі өшірілген кезде офлайн мәжбүрлі іске қосу.

Техникалық сипаттамалар

7 кВт V2G блогы өз орнын алады

Флот өнімі емес. Жалғыз тұрақ орындары үшін өлшемді; бұл иелері нақты қайтарымдылық туралы есеп беретін сценарийлер:

Германиядағы, Нидерландыдағы және Скандинавиядағы жеке үйлер электр энергиясын пайдалану уақыты бойынша тарифтері бар.

Желінің үзілуі сирек емес, әдеттегідей болатын демалыс кабиналары мен ауылдық жерлер.

Үздіксіз жүктеме 500-1500 Вт жұмыс істейтін шағын дүкендер мен үй кеңселері.

Күн сәулесі бар үйлер: күндізгі артық автокөлікті зарядтайды, кешкі разряд кешкі ас шыңын жабады.

Жалға берушілер жалға алушыға қарайтын сауда нүктесі ретінде V2G-дайын тұрақтарды орнатады.

Бір шкафта қалай зарядтау және разрядтау қосқышы

AF-DC-07 ішінде бір екі бағытты қуат сатысы бар. Зарядтау режимінде ол батарея үшін үш фазалы айнымалы токты тұрақты токқа түзетеді. Разряд режимінде бірдей модульдер тұрақты токты 230/400 В-та айнымалы токқа айналдырады. Бекітілген бөлек инвертор жоқ - бұл топология шкафты 600 x 450 x 230 мм және тиімділікті 95% немесе екі жолмен де жақсырақ сақтайды.

ISO 15118 V2G қол алысуды басқарады. Автокөлік пен зарядтағыш қанша энергияны қайтаруға болатыны туралы қол қойылған хабарламамен алмасады және кері ағын рұқсат етілгенде ғана басталады. Бұл үйді тамақтандыратын бұзылған инвертор емес; бұл мөлшерленген, стандартқа сәйкес келетін алмасу.

Іске қосу әдейі қабатталған. Онлайн режимінде сеанстар QR коды, карта, VIN кодын тану немесе AMPPAL бұлттық платформасы арқылы басталады. Егер желі өшіп қалса, желіден тыс мәжбүрлі іске қосу зарядтағышты жергілікті аутентификациямен пайдалануға жарамды күйде сақтайды - маршрутизатор өшіп қалғанда пайдалы.

Үй иесінің сақтандырушысы көргісі келетін сертификаттар

Home V2G бірнеше нарықта сұр аймақта орналасқан, сондықтан құжаттама маңызды. Бұл әрбір AF-DC-07-мен жеткізілетін құжаттар:

ЕО нарығы үшін CE және TUV белгілері; UL және CB Солтүстік Америка және басқа аймақтар үшін қол жетімді.

Тұрақты токтың зарядтау тәртібі мен қосқыш қауіпсіздігі үшін IEC 61851 сәйкестігі.

V2G байланыс стекіне арналған ISO 15118 сертификаты – екі жақты сеанстарды өлшенетін және заңды ететін бөлік.

IP55 IEC 60529 стандартына сай сыналған: шлангтың түсуіне және шаңды үрлеуге төзімді.

Әрбір құрылғымен зауыттық сынақ жазбасы: оқшаулау, жерге қосу және номиналды қуатта толық екі бағытты жұмыс.

Қыста монтаждау үшін -30С пен +55С аралығындағы кең температуралық модульдер.

Юэцинде 7 кВт қондырғылар қалай салынған

Зауыт Чжэцзян, Юэцин қаласында орналасқан - қала халқы Қытайдың электр құрылғыларының астанасы деп атайды. AMPPAL оны 2014 жылдан бері 260+ қызметкермен басқарады. 7 кВт қондырғы үшін құрастыру реті:

Табақ болат TRUMPF лазерлік машиналарында кесіледі және CNC прес тежегіштерінде иіледі.

FANUC робот тұтқалары қуат модульдерін орналастырады; Тұрақты ток өнімдері айнымалы токтан бөлек өз желісінде жұмыс істейді.

Қуат тақталары толқынмен дәнекерленген және автоматтандырылған оптикалық тексеруден өтеді.

Әрбір құрылғы толық жүктемелі қос жақты күйіп кетеді: төрт сағат зарядталады, содан кейін 7 кВт зарядталады.

Қоршау алдымен ұнтақпен қапталған; IP55 тығыздағыштар қолмен орнатылады және айналу моменті тексеріледі.

Микробағдарлама ISO 15118 стекімен жыпылықтайды және барлық бес іске қосу әдісі қосылған.

Сериялық нөмір тіркелгенге дейін соңғы визуалды және электрлік тексеру жүргізіледі.

Бірліктер жеке жәшіктерге оралады; жеткізу уақыты 15-20 жұмыс күні.

7 кВт жеткілікті ме? Үйдегі V2G құрылғысының өлшемі

Тоқтау кезінде жабу керек жүктемеден бастаңыз: тоңазытқыш, маршрутизатор, жарықтандыру, жылыту циркуляциялық сорғы, әдетте 400-800 Вт. Бұл деңгейде 7 кВт кері қуат үйді бірнеше сағат бойы жабады, ал автомобиль таңертеңгі қозғалыс үшін жеткілікті зарядты сақтайды.

Егер сіздің үйіңізде бірден электрлік жылу сорғысы, индукциялық пеш және сауна жұмыс істесе, 7 кВт бұл шыңға жете алмайды. 30 кВт немесе 60 кВт қондырғы мүмкін, бірақ бұл баға мен орнатуды өзгертеді. Көптеген үй шаруашылықтары үшін 7 кВт жеткілікті.

Сізге бір секундтан аз уақыт ішінде қосылатын толық үй UPS немесе үйді көп күндік өшіру арқылы басқаратын құрылғы қажет болса, сізге арналмаған. AF-DC-07 - желіден тыс инвертор емес, өлшенетін екі жақты зарядтағыш. Сіздің тарифіңізде тау шыңдары жоқ па? Арбитраж дәлелі де жоғалады.

Неліктен сатып алушылар үй V2G үшін AMPPAL таңдайды

стандартты бірліктерде 15-20 жұмыс күні жеткізу уақыты; Сұраныс бойынша OEM бренді және тапсырыс бойынша бояу.

Бағалау үшін бір бірліктің MOQ - біз синглдерді тек паллеттерге емес, инженерлерге және шағын импорттаушыларға жібереміз.

Файлдағы CE, TUV, UL, CB және CCC сертификаттары; құжаттама әрбір тапсырыспен жеткізіледі.

2014 жылдан бері 260+ қызметкер және 1 миллионнан астам бірлік жеткізілді; AMPPAL сонымен қатар 200+ зарядтау станцияларын басқарады.

Еуропалық қосалқы бөлшектер қоры: зарядтау мылтықтары, басқару тақталары және дисплейлер 3-5 жұмыс күні ішінде жеткізіледі.

7 кВт моделі үшін орау және жеткізу

Әрбір AF-DC-07 ағаш немесе ауыр картон қорапта шамамен 750 x 600 x 350 мм, мылтықпен және бекіткіш кронштейнмен шамамен 40 кг жеткізіледі. Көбік кірістірулер шкафты ұстайды; мылтық пен кабель ылғал қапшықта жүреді.

20 футтық контейнерде шамамен 60 бірлік бар; 40 фут биіктіктегі текше 130 шамасында. Паллеттер байланған және тығыздау алдында жүк суретке түсірілген.

Стандартты шарттар - FOB Ningbo немесе Shanghai, CIF және CFR баға белгілеулері сұрау бойынша. Құжаттарға шот-фактура, орау парағы, жүкқұжат және CE декларациясы кіреді; сертификаттар алдын ала беріледі.

7 кВт қондырғы қонғаннан кейін қолдау

Құрылғыда 24 ай. Үйдегі V2G үшін маңызды бөлік - инвертор сатысы - ол екі бағытта жұмыс істейді және жабылады.

ISO 15118 стек үшін микробағдарлама жаңартулары бұлт немесе USB арқылы өнімнің қызмет ету мерзіміне тегін.

Жалпы ақаулар үшін қосалқы бөлшектер 3-5 жұмыс күні ішінде жөнелтіледі; зарядтау тапаншасы ең көп тапсырыс берілген қосалқы құрал.

Бір жыл тегін қашықтан диагностика - фотосуретті немесе журналды экспорттауды жіберіп, сол күні жауап алыңыз.

Лицензиясы бар электрик бір күнде орнатуды аяқтай алады; нұсқаулықта электр схемалары мен момент мәндері бар.

Үйдегі V2G орнатуларындағы жалпы қателер

Қате: құрылғыны шатырдың ағыны қосқышқа тамшылататын жерге орнату. Оң жақта: тамшы жиегі бар немесе сәл асып түсетін орынды таңдаңыз - IP55 розеткаға су жіберілмейді, ауа-райына жауап береді.

Қате: разряд автомобиль электр желісіне қосылған кезде басталады деп болжау. Оң жақта: ISO 15118 қол алысу аяқталуы және разряд кестесі алдымен қолданбада қосылуы керек.

Қате: 7 кВт-тан асатын үй жүктемелерінің өлшемін анықтау және зарядтағыш оны басқарады деп үміттенеді. Оң жақта: шығынға жол бермеу үшін түсіру жүктемелерін 6 кВт-тан төмен ұстаңыз.

Қате: айнымалы ток шығысын кездейсоқ ұзартқыш арқылы беру. Оң жақта: шығыс жағын жеке ажыратқышы бар арнайы тізбекке қатты сыммен жалғаңыз.

Қате: зарядтау құрылғысында найзағайдан қорғаныс болғандықтан, кернеудің кернеуінен қорғағышты өткізіп жіберу. Оң жақта: құрылғы өзін қорғайды; үй панеліне әлі де өзінің 2 типті SPD қажет.

Үй иелері мен шағын бизнес иелері қандай есеп береді

Бавариядағы (Германия) үй иесі AF-DC-07 көлігін 58 кВт/сағ электр қуатымен пайдалану тарифі бойынша басқарады. Ол түнде төмен тарифпен зарядтайды және 18:00-21:00; есептегіш бірінші тоқсанда айына шамамен 14 еуро үнемделгенін көрсетеді. Оның бір уайымы: кронштейн саңылауларына оның кірпіш қабырғасына екінші бұрғылау өтуі қажет болды.

Нидерландыдағы шағын наубайхананың иесі құрылғыны тоңазытқыштары үшін зарядтау құрылғысы ретінде де, өшіру буфері ретінде де пайдаланады. Қаңтардағы 40 минуттық жарықтың өшуі оған ештеңеге шығын келтірмеді - көлік салқындатқыштарды жұмыс істеп тұрды. QR жапсырмасы шаңды жинайды және анда-санда сүрту керек.

Жаңа Зеландиядағы ауылдық мүлік менеджері қондырғыны жалға берілетін коттедж жанындағы тірекке орнатты. Қонақтар зарядтауды бастау үшін сканерлейді; ол дауыл кезінде V2H разрядын қашықтан қамтамасыз етеді. Оның үкімі: ол бір ай ішінде қайта баруды қажет етпейтін бірінші зарядтағышты орнатты.

Негізгі V2G сұрақтары, жауаптары

С: AF-DC-07 үзіліс кезінде бүкіл үйді қуаттай ала ма?

A: Ол 7 кВт-қа дейін қуат береді - тоңазытқыштар, шамдар, маршрутизатор, сорғылар. Пештер сияқты бір мезгілде ауыр жүктер одан асып түседі.

Q: V2G разряды көлік батареясына зиян келтіре ме?

Ж: Бағыттан гөрі тереңдік пен жиілік маңызды. Түнгі екі сағаттық 7 кВт разряд жұмсақ цикл болып табылады; Көптеген электр машиналары оны кепілдік ішінде өңдейді.

Сұрақ: Бұл зарядтағышпен қандай көліктер жұмыс істейді?

A: CCS немесе GB/T арқылы ISO 15118 екі бағытты зарядтауды қолдайтын кез келген EV - алдымен көлігіңіздің V2G қолдау тізімін тексеріңіз.

С: Торға қосылу заңды ма?

A: ЕО және Ұлыбритания нарықтарында иә, CE және TUV белгілерімен және лицензиясы бар электрик орнатады.

С: Тарифтерді қанша үнемдей аламын?

A: 20-30 цент шыңы-алқап таралуы кезінде кешкі разряд сеанс үшін 1-2 еуро, айына 30-60 еуро үнемдейді.

С: Интернет өшірілсе не болады?

A: Офлайн мәжбүрлі іске қосу жергілікті аутентификациямен жұмыс істеуді зарядтауды және зарядтауды жалғастырады; төлем кейінірек келеді.

С: Маған үйге бөлек инвертор керек пе?

A: Жоқ - қос бағытты кезең тұрақты токты айнымалы токқа айналдырады. Панельге тасымалдау қосқышы немесе айнымалы ток муфтасы қажет.

С: Кейінірек 22 кВт дейін кеңейте аламын ба?

A: Жоқ, AF-DC-07 7 кВт-та бекітілген. Қосымша ақпарат алу үшін 30кВт немесе 60кВт AMPPAL үлгілеріне дейін өсіңіз.
