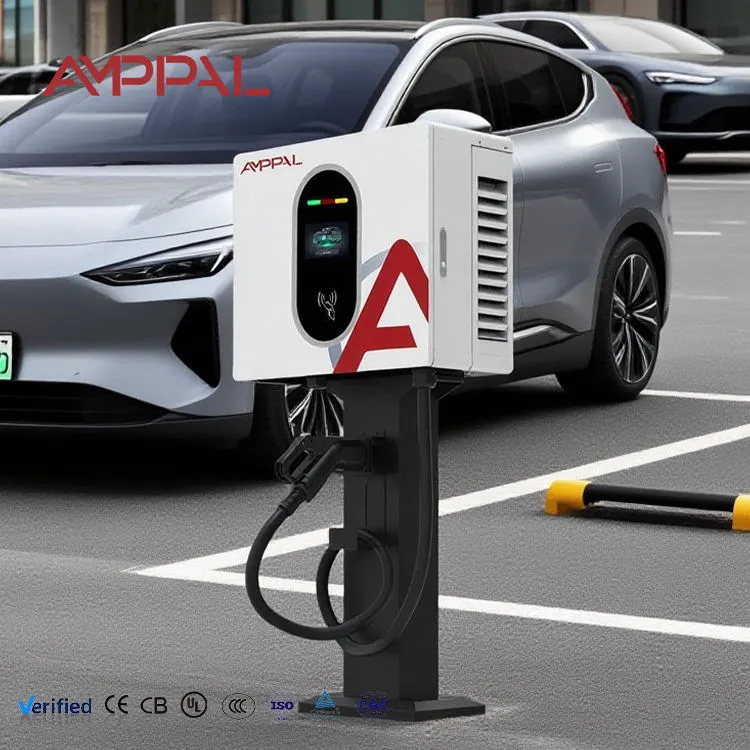

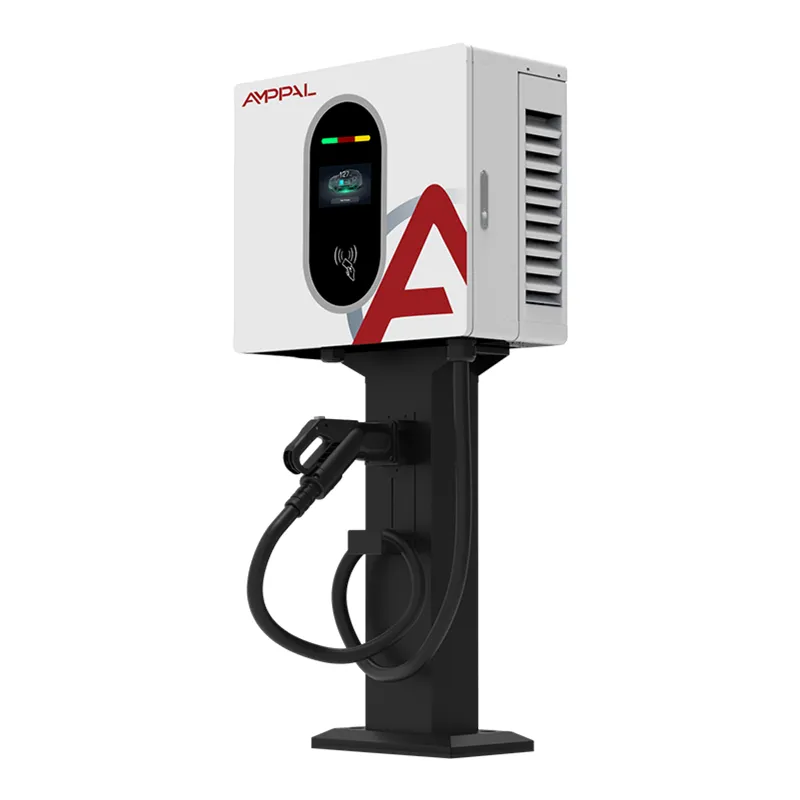

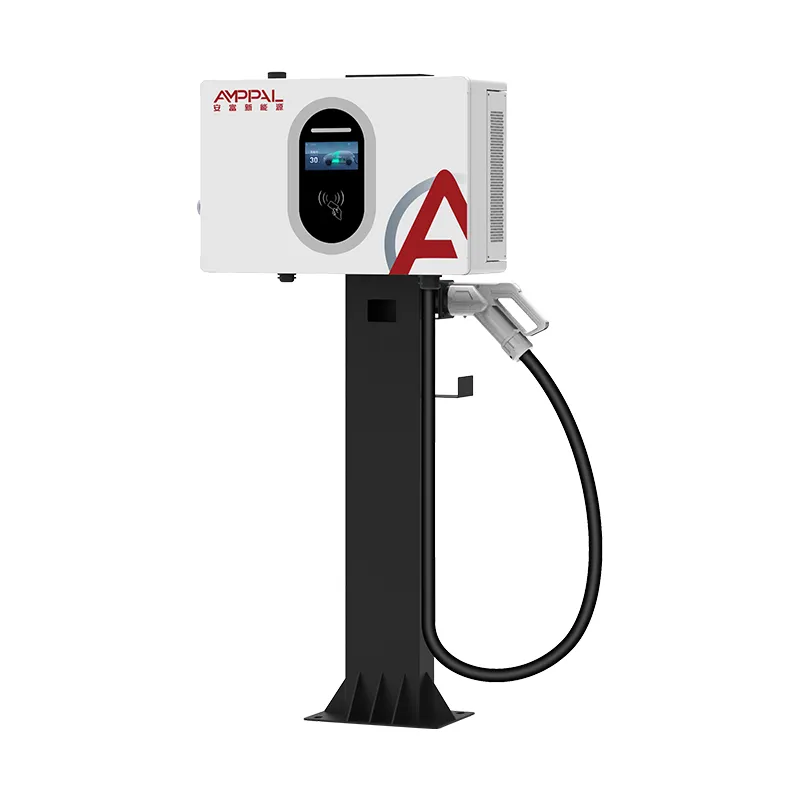

Үйге және жұмыс орнына арналған 7 кВт қабырғаға орнатылған DC EV жылдам зарядтағыш

Бұл 7 кВт тұрақты ток қабырға қорабы шын мәнінде қандай?

Сіз тапқан 7 кВт зарядтағыштардың көпшілігі айнымалы ток қабырға қораптары. Бұл емес. AF-DC-7-B-A-O-4-H зарядтағыштың ішіндегі қуатты түрлендіреді және автомобильдің борттық зарядтағышын толығымен айналып өтіп, тұрақты токты тікелей батарея жинағына итереді. Бұл жалғыз айырмашылық киловатт санынан гөрі маңызды.

Бұл неге маңызды? Көптеген көліктер 3,3 кВт борттық зарядтағышпен жеткізіледі. Оларды 7 кВт айнымалы ток қорабына қосыңыз және олар әлі де тек 3,3 кВт тартады - сіздің сыйымдылығыңыздың жартысы бос тұрады. Бір көлікті 7 кВт тұрақты токпен берсеңіз, ол толық 7 кВт алады, өйткені кедергі жойылды. Электрлік логистикалық фургондар, төмен жылдамдықты электр машиналары және борттық зарядтағыштары әлсіз ескі модельдер көп пайда әкеледі.

Үйге және жұмыс орнына арналған 7 кВт қабырғаға орнатылған DC EV жылдам зарядтағыш қалыпты AC220V бір фазалы қуат көзінен жұмыс істейді, сондықтан оны үш фазалы қуат жоқ жерде орнатуға болады. Салмағы мен тереңдігі төмен (92 мм тереңдікте) сақталады, сондықтан ол тұрақ орнында тамақ ішпей, қабырғаға тегіс бекітіледі.

7 кВт тұрақты ток зарядтағышы 7 кВт айнымалы ток қорабын жеңетін жерде

Борттық зарядтағыштың кедергісі жоқ: тұрақты ток шығысы тікелей пакетке түседі, сондықтан 3,3 кВт борттық зарядтағыштары бар көліктер әлі де толық 7 кВт алады.

Бірфазалы қолайлы: AC220V±15% токта жұмыс істейді. Үш фазалы қолдану, трансформаторды жаңарту, коммуналдық компанияны күту жоқ.

Жұқа 92 мм профиль: 540 × 320 × 92 мм-де ол көптеген тұрақты ток қондырғыларына қарағанда қабырғаға жақынырақ орналасады, бұл тар гараждар мен аллеяларды пайдалануға жарамды етеді.

200-750VDC кең терезесі: бір блоктан төмен вольтты LSEV және стандартты 400В жолаушылар платформаларын қамтиды.

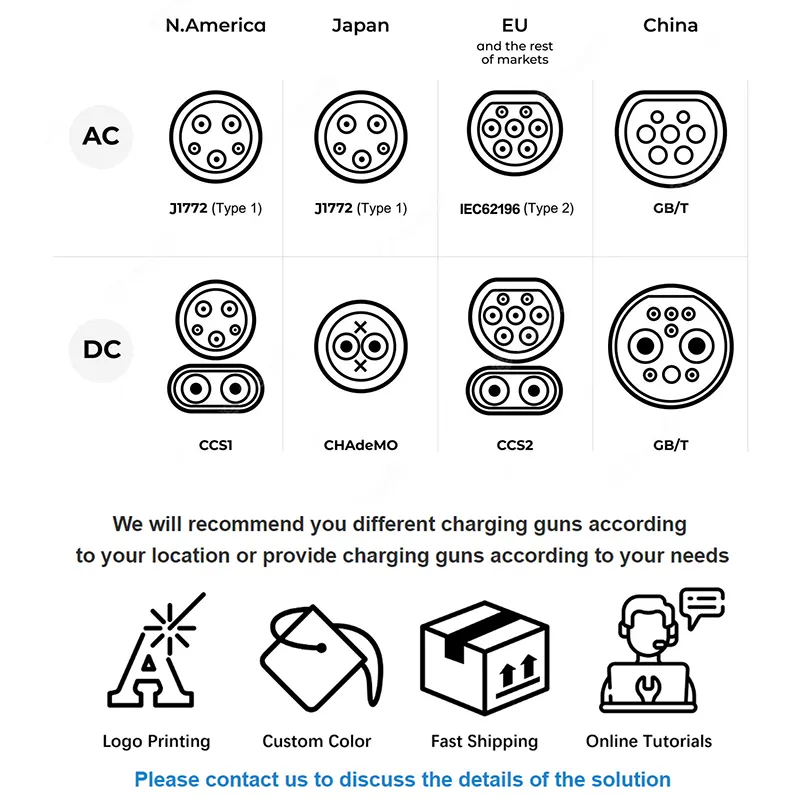

Толық қосқышты қамту: CCS1, CCS2, CHAdeMO, GB/T және NACS. Мылтықты тапсырыс уақытында таңдаңыз; ішкі бөліктері сол күйінде қалады.

Бірінші күннен бастап желіге қосылды: 4G плюс OCPP 1.6j тіркелген интернет желісі жоқ сайтта да қашықтан есеп айырысу, бақылау және жаңарту мүмкіндігін білдіреді.

Техникалық сипаттамалар

Бұл құрылғыны кім және не үшін сатып алады

Әлсіз борттық зарядтағышы бар вилла мен таунхаус иелері: сіз үйдегі тұрақты ток жылдамдығын желілік қосылымды жаңартпай аласыз.

Шағын логистикалық операторлар: электр фургондары бір фазалы қоректендірумен депода түнде тұрақтады. Бұл қондырғылардың екі-үшеуі шағын флотты қамтиды.

Жол бойындағы дүкендер, қонақ үйлер және ауылдық жанармай құю станциялары: қосымша қызмет ретінде ақылы тұрақты ток зарядын ұсынудың арзан әдісі. 4G модулі есеп айырысуларды басқарады.

Менеджерлер электр қуатын зарядтауды сынап жатыр: 60 кВт+ қуатын шығаруды бастамас бұрын бір ғимаратта сынақтан өткізуге жеткілікті арзан.

Үш фазалы қуат сирек кездесетін нарықтарға қызмет көрсететін дистрибьюторлар: кез келген жерде дерлік орнатылатын тұрақты ток өнімі.

Түрлендіру қалай жұмыс істейді

Кіріс бір фазалы айнымалы ток алдымен EMI сүзгілеуінен және асқын кернеуден қорғаудан өтеді. Түзеткіш сатысы оны аралық тұрақты ток шинасына түрлендіреді, содан кейін SiC негізіндегі тұрақты/тұрақты ток сатысы шинаны көлік құралының BMS сұрайтын кез келген кернеуге — 200 В пен 750 В аралығындағы кез келген жерге ауыстырады.

Байланыс қуат берумен қатар жүреді. Кез келген ток ағып кетпес бұрын зарядтағыш пен көлік басқару пилоттық желісі бойынша келіссөздер жүргізеді: BMS мақсатты кернеу мен максималды токты айтады, зарядтағыш оны бере алатынын растайды, оқшаулау тексеріледі, содан кейін ғана контакторлар жабылады. Бұл қол алысу сеанс барысында үздіксіз қайталанады, сондықтан тұрақты токтың зарядталуы пакет толтырылған сайын біркелкі қысқаруы мүмкін.

Қуат сатысынан жылу температурамен басқарылатын желдеткіштермен мәжбүрлі ауаны салқындату арқылы шығарылады. Жеңіл жүктеме кезінде желдеткіштер жұмыс істемейді, сондықтан шу тұрғын үй жағдайында ≤65dB рейтингінің астында жақсы сақталады.

Сертификаттау және зауыттық сынақтар

EN IEC 61851-1:2019 және EN IEC 61851-23:2014 стандартына сай жасалған, екі стандартты еуропалық инспекторлар алдымен кез келген тұрақты ток блогында тексереді.

Әрбір құрылғы жөнелтілгенге дейін толық жүкті күйдіруден өтеді. Үлгіні нүктелік тексеруден гөрі, жұмыс кезінде шығыс кернеуін, ток тұрақтылығын және модуль температурасын тіркейміз.

Оқшаулаудың кедергісі мен диэлектрлік беріктігі серия бойынша емес, 100% өндірісте сыналады.

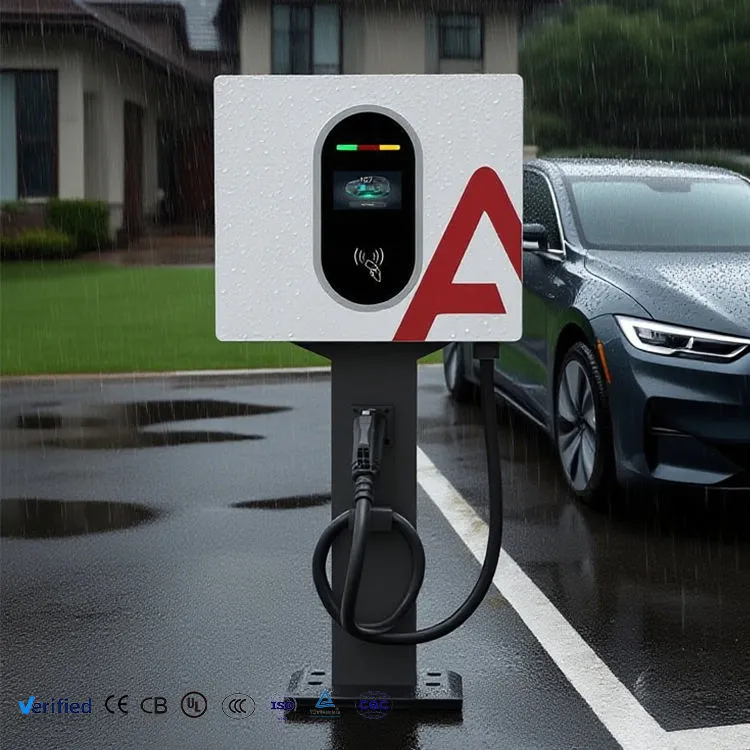

IP54 тексеруі шаңның түсуін және әр бағыттан шашыраған суды жабады — қабырғаға орнатылатын құрылғының тамшы қабатының астындағы шынайы ақаулық режимі.

Қоршаулар 96 сағаттық тұз спрейінен өтеді. Парсы шығанағы мен Оңтүстік-Шығыс Азиядағы жағалаудағы қондырғылар ең алдымен арзан ұнтақ бояуы істен шығады.

Металл қаңылтырдан тығыздалған қондырғыға дейін: біздің өндіріс қадамдары

1. Кіріс инспекциясы — қуат модульдері, контакторлар мен қосқыштар келген кезде спецификацияға сәйкес тексеріледі. Толеранттылықтан тыс кез келген нәрсе жеткізушіге қайтарылады.

2. CNC тесу және иілу — қоршау панельдері TRUMPF жабдығында кесіліп, қалыптасады, есік тығыздауы біркелкі болуы үшін тығыз рұқсаттарды ұстайды.

3. Дәнекерлеу және бетті өңдеу — роботты дәнекерлеу, содан кейін майсыздандыру, фосфаттау және коррозияға төзімділік үшін электростатикалық ұнтақпен жабу.

4. Модуль мен жіптер жинағы — қуат модульдері, басқару тақтасы және сым тоқыма станок арнайы тұрақты ток желісіне орнатылған. Барлық қуат терминалдарындағы момент мәндері жазылған.

5. Микробағдарламаның жыпылықтауы және калибрленуі — шығыс кернеуі мен ток датчигі анықтамалық жүктемеге қарсы калибрленген.

6. Толық жүктелу — температуралар бақыланатын кезде құрылғы номиналды қуатта модельденген батарея жүктемесін зарядтайды.

7. Қауіпсіздік және IP верификациясы — оқшаулау, жердің үздіксіздігі, апатты тоқтату әрекеті және қоршауды тығыздау.

8. Қаптама — көбікпен қапталған картон, содан кейін экспортқа паллеттелген.

Өлшемдері: 7 кВт тұрақты ток дұрыс таңдау ма?

Бұл құрылғыны көлік бірнеше сағат тұрғанда және сіздің сайтыңызда тек бір фазалы қуат болғанда таңдаңыз. Әдеттегі 60 кВт/сағ пакет бос болғаннан кейін шамамен 8 сағатты алады – бір түнде жақсы жұмыс істейді, қоғамдық аула үшін тым баяу.

Егер сіздің көліктеріңізде 6,6 кВт немесе 11 кВт борттық зарядтағыш болса және сізде үш фазалы болса, қарапайым айнымалы ток қорабы арзанырақ болады және бірдей жұмысты орындайды. Бұл туралы адал болыңыз; дұрыс өнімді сатып алғаныңызды қалаймыз.

Егер сізге сағаттармен емес, минуттармен өлшенетін айналым қажет болса, қабырғаға орнатылатын тұрақты токтың 20 кВт немесе 30 кВ үлгілеріне немесе еденге арналған 60 кВт диапазонына өтіңіз. Егер сайтта үш фазалы қуат болса, бірақ әлі де тұрақты ток қажет болса, 20 кВт AF-DC-020-B-A-O-2-H әдетте киловатт үшін жақсырақ мән болып табылады.

Бұл өнімді қалай салыстырамыз

7 кВттағы шынайы тұрақты ток: көптеген жеткізушілер 7 кВт айнымалы ток қорабын «жылдам зарядтау» деп атайды. Шығу кернеуінің ерекшелігін тексеріңіз — егер ол 230VAC десе, бұл тұрақты ток зарядтағыш емес.

Стандартты құрылым үшін 1 бірлік MOQ: контейнерге тапсырыс бермес бұрын біреуін сынауға болады.

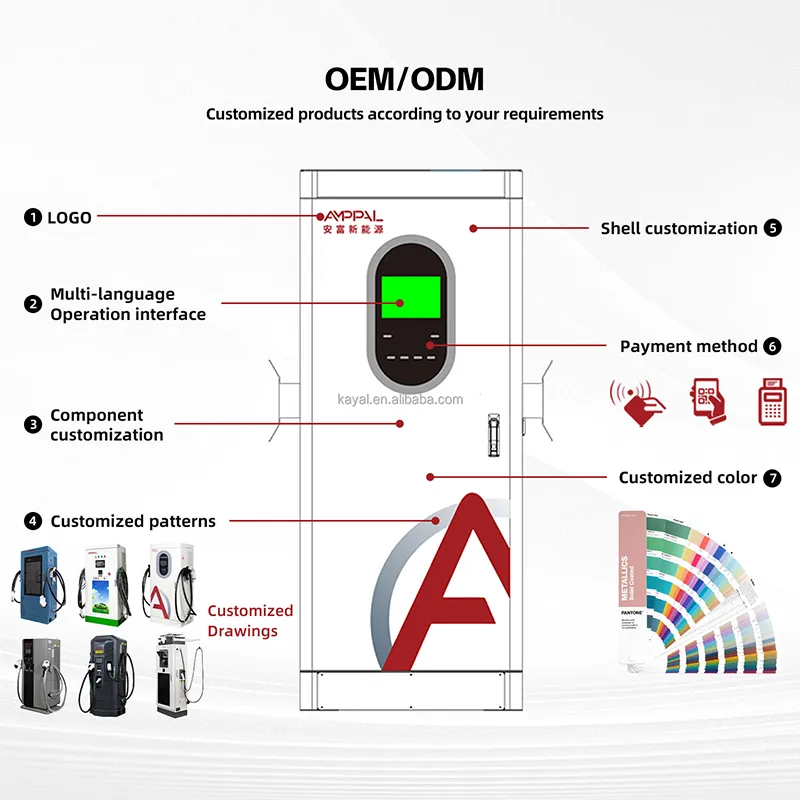

50 бірліктен таңдамалы қоршау түсі мен экран бренді, түс өзгерген кезде құрал ақысыз.

Жеткізу уақыты стандартты конфигурациялар үшін 15-20 жұмыс күні, реттелетін микробағдарлама немесе брендинг үшін 25-30 жұмыс күні.

DHL немесе FedEx жөнелтетін қосалқы қуат модульдері бар екі жылдық кепілдік, әдетте 3-5 жұмыс күні ішінде келеді.

Қаптама және жөнелту

Әрбір зарядтағыш EPE көбік бұрыштары, ылғалдылыққа қарсы ішкі полиэтилен пакеті және кептіргіші бар бес қабатты гофрленген картонға салынған. Картон өлшемі шамамен 630 × 410 × 190 мм; кабельді қосқанда жалпы салмағы шамамен 18 кг.

Стандартты экспорттық паллеттерде 20 бірлік, шөгілетін және оралған, фумигацияланбайтын фанер бар. LCL жөнелтілімдері үшін сұраныс бойынша біз аз мөлшерде паллет жасай аламыз.

Біз EXW, FOB Ningbo немесе Шанхай, CIF және DDP жеткіземіз. Теңіз жүктері 20+ бірлік үшін норма болып табылады; әуе немесе DHL экспресс үлгілері мен шұғыл қосалқы бөлшектер үшін мағынасы бар. Құжаттамаға коммерциялық шот-фактура, орау парағы, CE сәйкестік туралы декларация және сынақ есебі кіреді.

Кепілдік және қолдау

Қуат модульдерін, басқару тақтасын, контакторларды және HMI-ды қамтитын екі жылдық стандарт. Үш немесе бес жылға ұзарту тапсырыс кезінде қол жетімді.

OCPP 1.6j арқылы қашықтан диагностикалау — көп жағдайда сайтқа ешкім кірмей-ақ қате кодтарын оқып, микробағдарламаны түзетуге болады.

Ауыстыру бөлшектері расталған ақаудан кейін 48 сағат ішінде жеткізіледі; әдеттегі үйден есікке транзит жедел курьер арқылы 3-5 жұмыс күнін құрайды.

Ағылшынша орнату нұсқаулығы, электр сызбалары және іске қосуды тексеру тізімі қамтылған. Бейнені іске қосуды қолдау бірінші орнату үшін тегін.

Біз жиі көретін орнату қателері

Қате: ортақ 16А үй тізбегіне қосылу. Оң жақта: өзінің ажыратқышы мен RCD көмегімен толық 7 кВт тартуға арналған арнайы арнаны іске қосыңыз.

Қате: жерге таяқшаны өткізіп жіберу, себебі «ғимарат жерге тұйықталған». Оң жақта: жерге кедергінің жергілікті кодқа сәйкес келетінін тексеріңіз — тұрақты ток оқшаулауын бақылау қатты жерге сілтемесіне байланысты.

Қате: төбенің саңылаусыз жиегі астына орнату. Оң жақта: IP54 үздіксіз ағынды емес, шашырауды өңдейді. Кішкентай шатыр экран мен тығыздағыштың қызмет ету мерзімін ұзартады.

Қате: артық зарядтау кабелін жерге орау. Оң жақта: қапшық пен ілгекті пайдаланыңыз. Кабельдің аударылуынан болатын зақымдану - кепілдік мерзімінен тыс жөндеудің жалғыз түрі.

Қате: кез келген көлік 7 кВт тартады деп есептесек. Оң жақта: тұрақты ток шығысы қайсысы төмен болса, зарядтау құрылғысының сыйымдылығымен немесе BMS сұрауымен шектеледі.

Сатып алушылар бізге не айтады

Чиангмайдағы қонақ үй иесі 2025 жылдың басында екі блок сатып алды. Оның алты айдан кейін жазбасы: «Үш фазалы зарядтағыштардың өзінен қымбатырақ болар еді. Олар ас үймен бірдей жабдықта жұмыс істейді. Ескі Nissan фургондары бар қонақтар ақырында ағынның орнына толық жылдамдықпен зарядталады.

Қазақстандағы дистрибьютор ауылдағы жанармай құю станциялары үшін 40 бірлікке тапсырыс берді. Олардың пікірлері анық және пайдалы болды — экранның бастапқы жарықтығын тікелей күн сәулесінде оқу қиын болды, сондықтан біз оларды екінші реттегі жоғары жарықтық дисплей опциясына ауыстырдық. Басқа ештеңе өзгерген жоқ.

Гуандундағы шағын курьерлік компания олардың алтауын бір фазалы 60А қоректендіретін қоймада түнде жүргізеді. Олардың операциялық менеджері алғашқы он төрт айда нөлдік тоқтау туралы хабарлады және желдеткіш шуының жеткілікті төмен екенін атап өтті, сондықтан көршілер шағымданбады.

Жиі қойылатын сұрақтар

С: Бұл шынымен тұрақты ток па немесе тұрақты ток бренді бар айнымалы ток қорабы?

A: Шынайы тұрақты ток. Шығу мылтықта өлшенген 200-750VDC. Айнымалы ток қорабы 230VAC шығарады және автомобильдің борттық зарядтағышына сүйенеді.

С: Мен оны отандық бір фазалы қуат көзінен іске қоса аламын ба?

A: Yes — AC220V±15% single phase, which is the whole point of this model. You need a dedicated circuit rated for the full load.

С: 60 кВт/сағ батареяны қанша уақыт зарядтау керек?

A: BMS толық 7 кВт-ты қабылдайтын болса, 10%-дан 90%-ға дейін шамамен 8 сағат. Түнгі немесе ұзақ тұраққа арналған.

С: Ол Tesla-мен жұмыс істей ме?

A: NACS тапаншасы опциясымен Солтүстік Америка үлгілері үшін иә. Еуропалық Teslas CCS2 пайдаланады. Бізге нарықты айтыңыз және біз дұрыс қосқышты орнатамыз.

С: Сеанстың ортасында электр қуатын өшіру кезінде не болады?

A: Контакторлар қауіпсіз ашылады, сеанс тіркеледі және қуат қайтарылған кезде құрылғы қайта іске қосылады және қайта қол алысады. Пакетке зақым жоқ.

С: Мен онымен тұтынушыларға есеп бере аламын ба?

A: Иә. OCPP 1.6j көптеген үшінші тарап төлем платформаларына қосылады; RFID карталары мен PIN кодтары 4G сигналы төмендеген жағдайда желіден тыс жұмыс істейді.

С: Сіз зарядтау кабелін жеткізесіз бе?

Ж: Иә, мылтығы бар 5 метрлік кабель стандартты болып табылады. Ұзынырақ кабельдер сұраныс бойынша қол жетімді.

С: MOQ және жеткізу уақыты дегеніміз не?

A: Стандартты құрылыстар үшін бір бірлік, 15-20 жұмыс күні. Жеке брендингке 50 бірлік және 25-30 жұмыс күні қажет.
