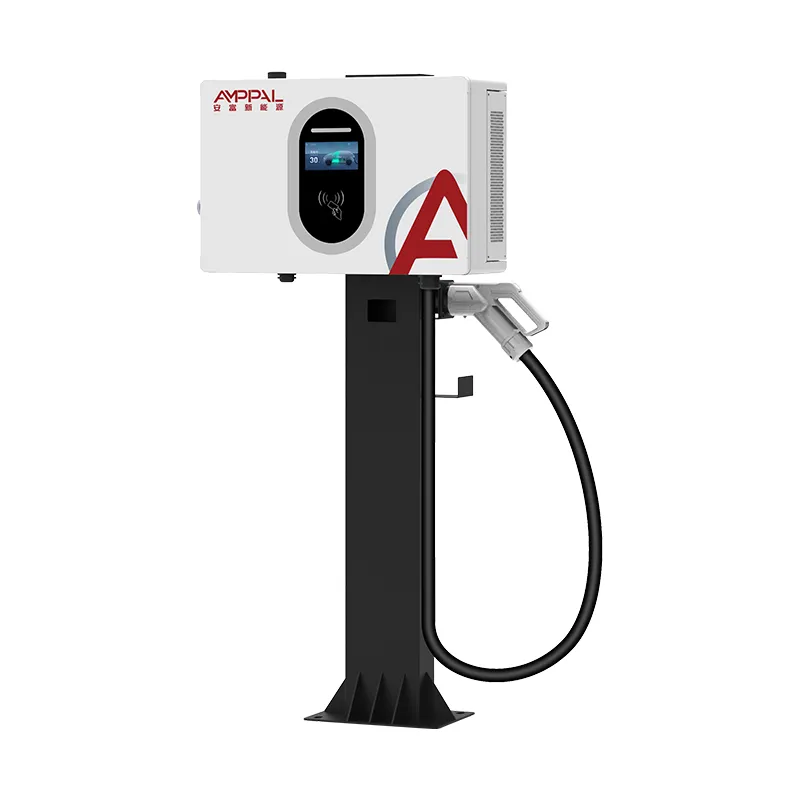

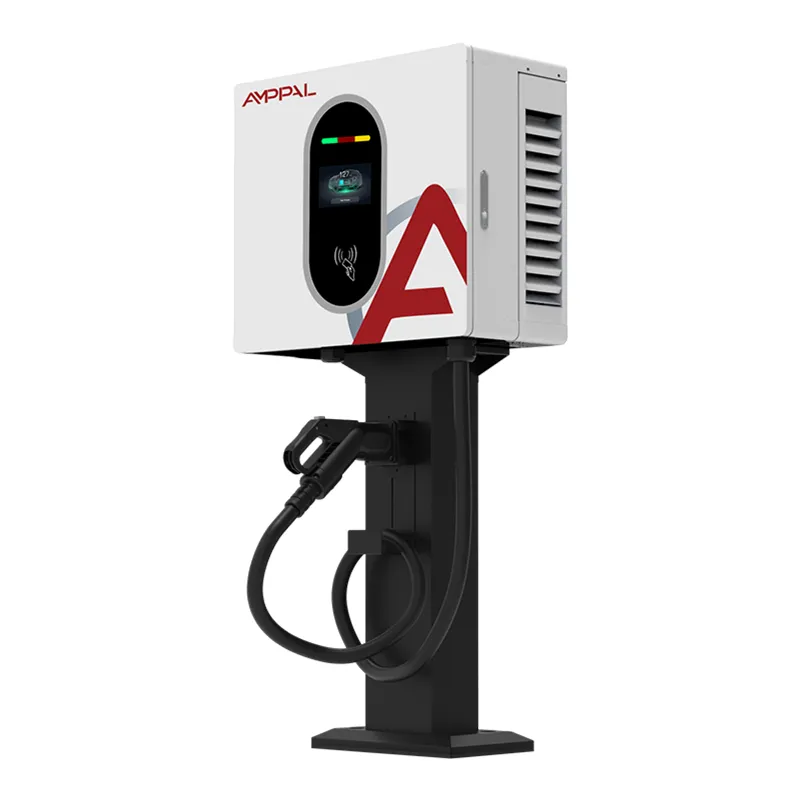

Коммерциялық тұраққа арналған 20 кВт қабырғаға орнатылған тұрақты тұрақты электр қуатын зарядтау станциясы

Үш фазалы тұрақты ток зарядтауға кіру нүктесі

AF-DC-020-B-A-O-2-H үш фазалы тұрақты ток диапазоны басталады. Ол AC380V тартады, іштей түрлендіреді және 200В пен 1000В тұрақты ток арасындағы кез келген жерде 0-67А береді. Бұл кернеу төбесі - бұл 1000 В әдетте әлдеқайда үлкен шкафтар үшін сақталған және бұл бұл шағын қондырғы әлі де 800 В көлік платформаларымен сөйлесе алатынын білдіреді, бұл 500 В шектелген арзан зарядтағыш бірден бас тартады.

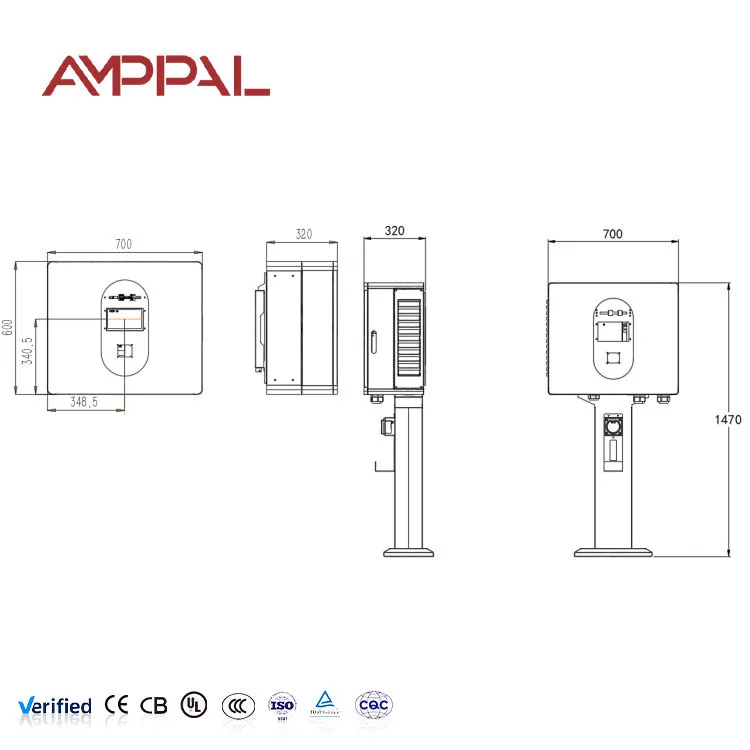

Физикалық тұрғыдан бұл қабырға кронштейніндегі 450 × 660 × 240 мм қорап. Автотұрақ бойында іргетас, іргетас құю, кабель траншеясы жоқ. Қабырғада үш фазалы қуат бар сайт үшін орнату әдетте екі электрик үшін жарты күндік жұмыс болып табылады.

Біз бұл модельді тұрақты ток жылдамдығын қажет ететін, бірақ 60 кВт шкафты ақтай алмайтын сатып алушылар үшін жасадық - шағын қонақ үйлер, шеберханалар, дилерлік қызмет көрсету орындары және масштабтау алдында ақылы зарядтауды сынайтын кез келген адам.

20 кВт платформасының артындағы дизайн таңдаулары

20 кВт қондырғыдағы 1000 В шығыс төбесі: осы қуат сыныбында сирек кездеседі. Бұл болашақта сіздің нарыққа келетін 800 В сәулеттік көліктерге қарсы сатып алуды дәлелдейді.

0-67A үздіксіз рейтингі: ток жоғарғы жағында төмендетілгеннен гөрі бүкіл кернеу диапазонында тұрақты ұсталады, бұл бюджеттік бірліктердің өнімділігін тыныш жоғалтады.

1.0-деңгейдегі өлшеу дәлдігі: есеп айырысу дәрежесін өлшеу, сондықтан тұтынушы төлем туралы дауласса, кіріс көрсеткіштері көтеріледі.

450 × 660 × 240 қоршау 30 кВт және 40 кВ үлгілерімізбен ортақ: бір қосалқы бөлшектер тізімдемесі, бір орнату үлгісі, үш қуат деңгейі. Сайтты кейінірек кеңейтсеңіз пайдалы.

4,3 дюймдік сенсорлық экран: біздің еден блоктарындағы 7 дюймдік панельден кішірек, әдейі таңдалған — әйнектің сынуы аз, ауыстыру құны төмен және күй мен тариф үшін жеткілікті аумақ.

Кірістірілген картаға, QR және құпия сөзге қол жеткізу: сатып алу немесе сым үшін бөлек рұқсат контроллері жоқ.

Техникалық сипаттамалар

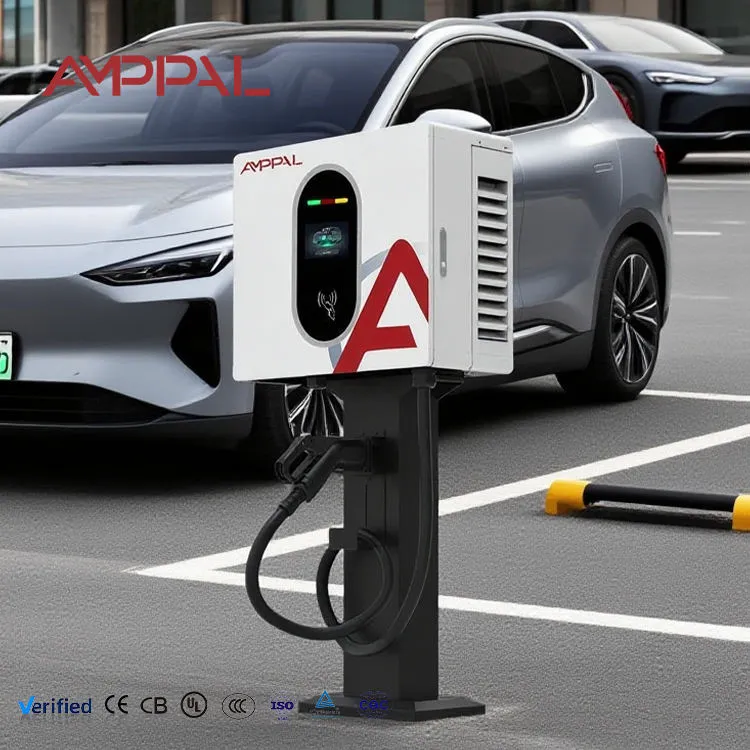

20 кВт тұрақты ток қабырға қорабына сәйкес келетін сайттар

Қонақ үй және қызмет көрсетілетін пәтерлі автотұрақтар: қонақтарды сағаттап қояды; 20 кВт сағатына шамамен 20 кВт/сағ қайтарады, бұл түнде толық зарядтауға және кешкі асты пайдалы толықтыруға жеткілікті.

Дилерлік қызмет көрсету орындары: қызмет көрсету кезінде тұтынушы көлігін 30%-дан 80%-ға дейін жоғары қуатты шығырықты байламай әкеліңіз.

Жеңіл коммерциялық қоймалар: бір үш фазалы борттағы үш немесе төрт блок біркелкі уақытта қайтып келетін шағын фургон паркіне сәйкес келеді.

Қызметкерлерді зарядтауды ұсынатын кеңсе ғимараттары: болжанатын сегіз сағат тұру уақыты жоғары қуатты қажетсіз және ысырап етеді.

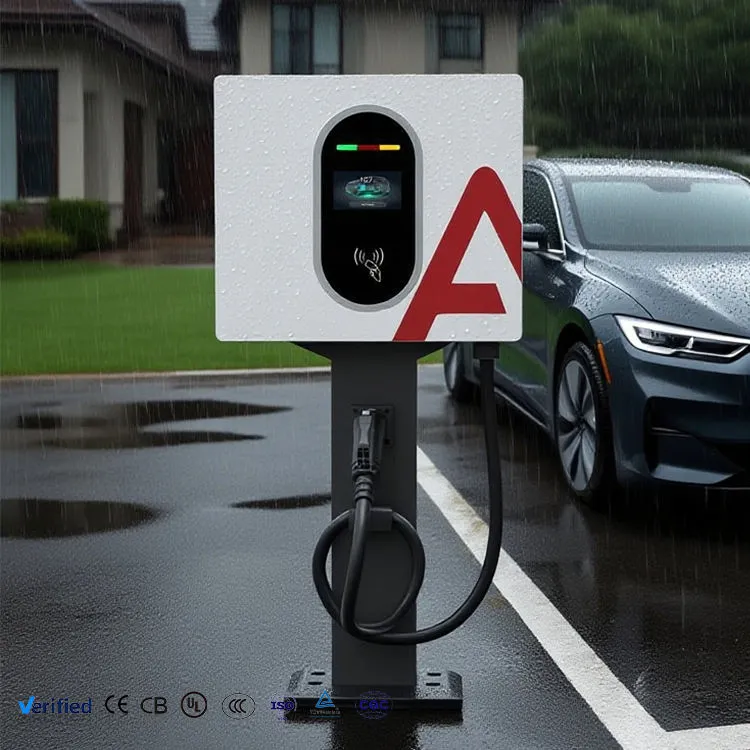

Қалалық және коммуналдық аулалар: берік IP54 корпусы, -25°C-тан +50°C-қа дейінгі жұмыс диапазоны, желдеткіштерден тыс қызмет көрсететін қозғалмалы бөлшектер жоқ.

Қуат тізбегінің ішінде

Үш фазалы кіріс EMI сүзгісі мен ток разрядтағыш арқылы белсенді түзеткішке өтеді, бұл қуат коэффициентін жоғары және гармоникалық бұрмалануды төмен деңгейде ұстайды. Нашар түзеткіш конструкциясы ақаулық ретінде пайда болғанға дейін электр қуатының шотында реактивті қуат айыппұлдары ретінде көрсетіледі.

Тұрақты ток шинасында оқшауланған тұрақты/тұрақты ток түрлендіргіші батареяны басқару жүйесі сұрайтын кернеуді қадағалайды. Шығару 1.0-деңгей дәлдігіне реттелетіндіктен, экрандағы қуат көрсеткіші коммерциялық есеп айырысу үшін пакетке нақты енгізілген нәрсеге сәйкес келеді.

Қорғау сингулярлы емес, қабаттастырылған: контактор жабылғанға дейін оқшаулауды бақылау, сеанс кезінде үздіксіз қалдық токты анықтау, модульдегі шамадан тыс температураны кері қайтару және микробағдарламадан мұны сұраудың орнына контактор катушкасын тікелей кесетін механикалық авариялық тоқтату.

Ол сызықтан шықпас бұрын біз нені сынаймыз

Диэлектрлік төзімділік пен оқшаулау кедергісі 100% бірлікте - сынама алу жоспары емес.

1.0-деңгейдің дәлдігі туралы мәлімдемені растау үшін калибрленген анықтамалық есептегішке қарсы өлшеуді тексеру.

Модуль мен шиналық қосылыстарды термиялық бейнелеу арқылы 20 кВт-та толық жүктемені сіңіру; бос момент бұл жерде ыстық нүкте ретінде көрінеді.

Төтенше жағдайға жауап беру уақыты, әрбір құрылғыда физикалық түрде тексеріледі.

IP54 спрейі және әр топтаманың өндіріс үлгілеріндегі шаңды тексеру, сонымен қатар қоршаудағы 96 сағаттық тұзды спрей.

EN IEC 61851-1 және 61851-23 сәйкестік; CE құжаттамасы тауарлармен бірге жеткізіледі.

Бұл зарядтағышты құрудың сегіз кезеңі

1-кезең — Құрамдас бөліктерді қабылдау: түзеткіш модульдер, контакторлар, есептегіштер мен қосқыштар қорды енгізу алдында деректер парағымен тексерілген.

2-кезең — Металл қаңылтыр: CNC перфораторы және прес тежегіші корпусты құрайды; дәйекті фланец геометриясы есік тығыздағышын тығыздайтын нәрсе болып табылады.

3-кезең — Дәнекерлеу: қайталану үшін құрылымдық қосылыстарда роботты тігісті дәнекерлеу.

4-кезең — Бетті өңдеу: майсыздандыру, фосфат, электростатикалық ұнтақ бояу, пеште емдеу.

5-кезең — электрлік құрастыру: модульдер, шиналар және белдіктер орнатылған; әрбір қуат терминалы спецификацияға айналдырылған және белгіленген.

6-кезең — Микробағдарлама және калибрлеу: бағдарламалық құрал жүктелген, кернеу мен ток сенсорлары калибрленген, есептегіш тексерілген.

7-кезең — Іске қосу және қауіпсіздік сынағы: жылу бақылауымен толық жүктемеде жұмыс, содан кейін қауіпсіздік батареясы.

8-кезең — Пакет және паллет: көбікпен қорғалған қорап, ылғалдан қорғайтын қорап, экспорттық паллет.

20кВт, 30кВт немесе 40кВт — Ағымдағы рейтингті оқу

Бұл үш модель бір корпусты ортақ пайдаланады және негізінен шығыс тогы бойынша ерекшеленеді: сәйкесінше 67А, 100А және 133А. Зарядтау уақыты берілген кернеудегі токқа байланысты болғандықтан, практикалық айырмашылық қарапайым — 60 кВт/сағ автокөлік 20 кВт-та шамамен үш сағатты, 30 кВт-да екі, 40 кВт-та тоқсан минутты алады.

Тұру уақыты төрт сағат немесе одан көп болғанда және желіге қосылымыңыз қарапайым болғанда 20 кВт таңдаңыз. Ол әр фазаға шамамен 30А тартады, бұл шағын коммерциялық жабдықтардың көпшілігі жаңартусыз сіңіреді.

Тұрақ жылдамырақ аударылғанда немесе үлкенірек пакеттермен фургондарды зарядтап жатқанда 30 кВт немесе 40 кВт дейін жылжытыңыз. Жабдықтау жағын есте сақтаңыз: 40 кВт 20 кВт кіріс тогын шамамен екі есе тартады және бұл көбінесе зарядтағыш бағасынан гөрі жауапты шешеді.

Біз арзанырақ 20 кВт қондырғылардан айырмашылығымыз

Кернеу диапазоны: көптеген 20 кВт қондырғылар 500 В немесе 750 В тоқтайды. Біздікі 1000 В жетеді, сондықтан 800 В көліктер келгенде жұмыс істейді.

Өлшеу: 1.0-деңгей дәлдігі қосымша шығындар опциясынан гөрі стандартты.

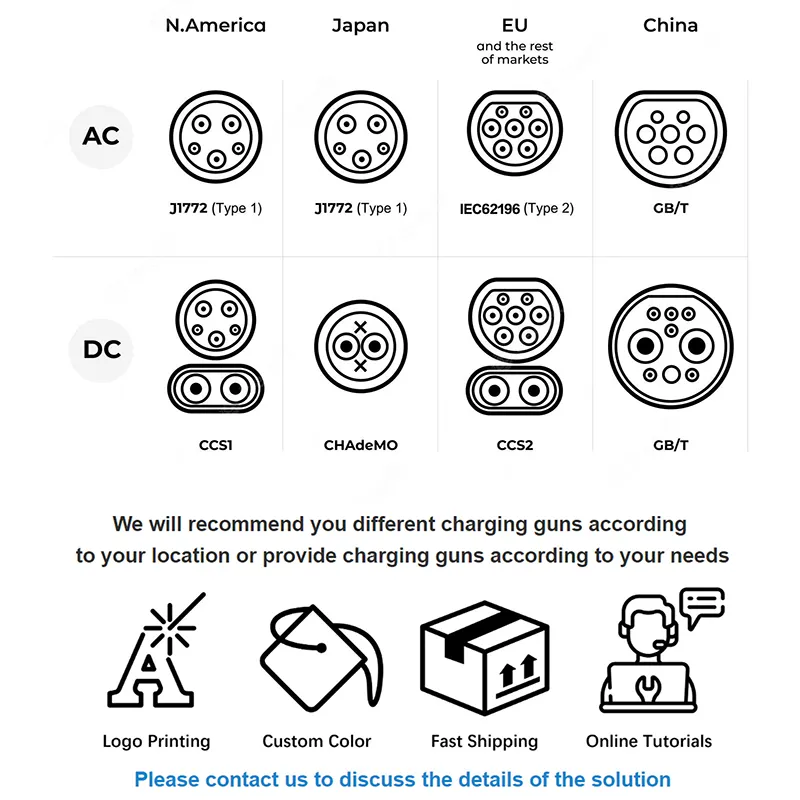

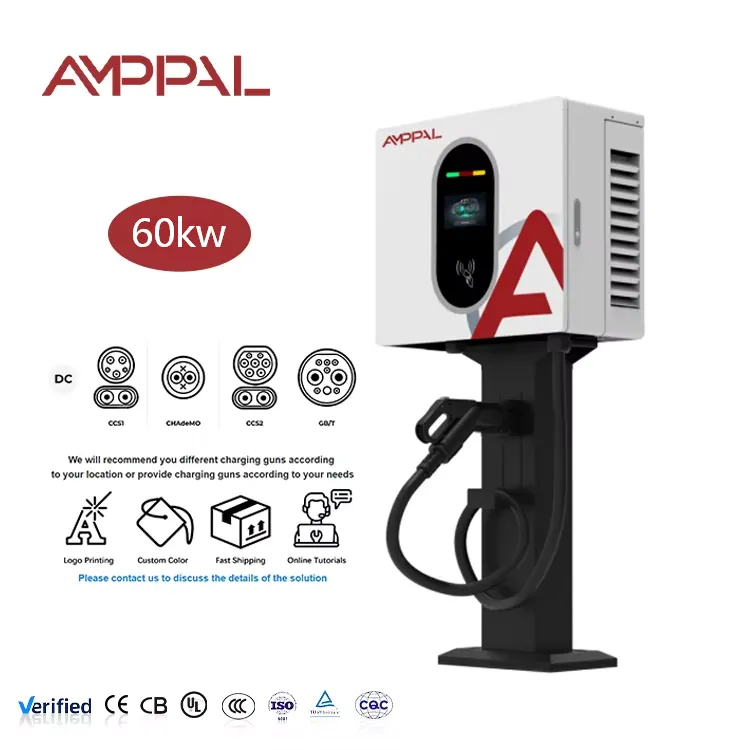

Қосқыштың икемділігі: CCS1, CCS2, CHAdeMO, GB/T және NACS барлығы бір платформада қол жетімді — сіз бір экспорттық нарыққа құлыпталмағансыз.

20/30/40 кВт-тағы бөлшектердің ортақтығы: аралас сайтты басқарсаңыз, қордағы қосалқы бөлшектер азырақ.

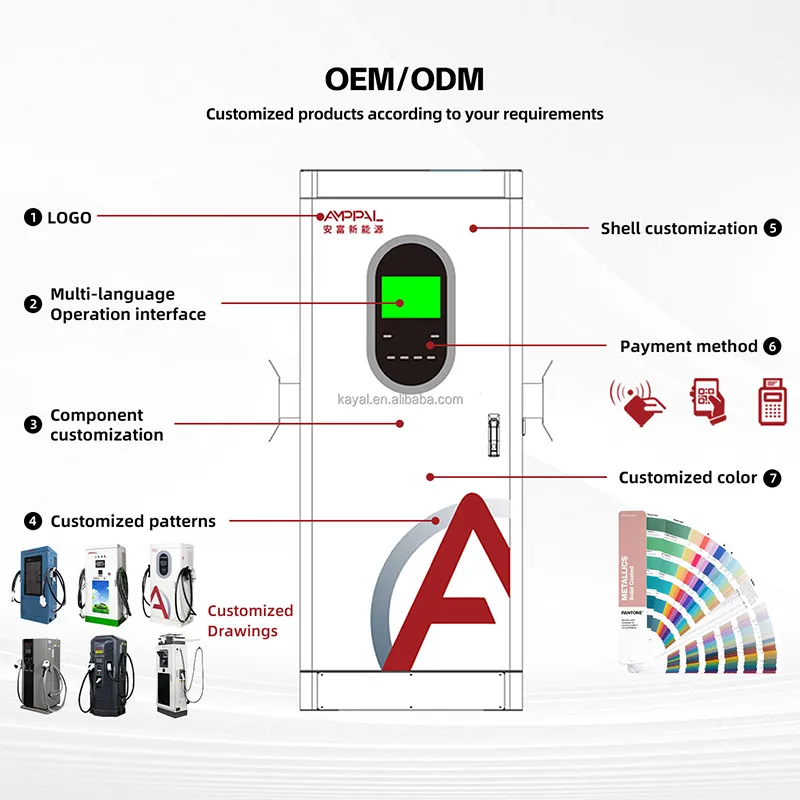

Жеткізу уақыты стандартты 15-20 жұмыс күні; 25-30 теңшелетін брендингпен. MOQ 1 бірлік стандартты, реттелетін түс немесе логотип үшін 50 бірлік.

Экспорттық орау және жүк

Құрылғылар EPE көбігі және кептіргішпен тығыздалған поли лайнері бар бес қабатты картондарда жеке жеткізіледі. Картон өлшемдері шамамен 540 × 750 × 330 мм, жалпы салмағы 42 кг-ға жуық, сондықтан бір бірлік екі адамдық көтергіш болып табылады.

Он екі бірлік термиялық өңдеуден өткен фумигациясыз ағашқа оралған және созылатын стандартты экспорттық паллетке сәйкес келеді. 20 футтық контейнерге шамамен 96 бірлік паллеттелген.

Сауда шарттары: EXW, FOB Ningbo немесе Shanghai, CIF және DDP Еуропа мен Парсы шығанағы елдерінің көпшілігі үшін. Үлгі тапсырыстар әдетте 5-7 күн ішінде әуе немесе экспресс курьер арқылы жіберіледі; контейнерлік жөнелтілімдер қалыпты жүзу кестесіне сәйкес жүзеге асырылады. Экспорттық құжаттарға шот-фактура, орау парағы, CE DoC және бірлік сынақ есебі кіреді.

Қызмет көрсету шарттары

Толық құрылғыға екі жылдық кепілдік, соның ішінде қуат модульдері, есептегіш, контакторлар және экран.

Сайтта байланыс бар OCPP негізіндегі қашықтан диагностикалау; біз сипаттамадан болжаудың орнына қателер журналын оқимыз.

Қосалқы бөлшектер ақаулық расталғаннан кейін 48 сағат ішінде жөнелтіледі, 3-5 жұмыс күні курьерлік транзитте.

Көбінесе шалғай аймақтарға қызмет көрсететін дистрибьюторлар алатын қосымша жөнелту алдындағы қосалқы бөлшектер жинағы — қосалқы модуль және контакторлар жинағы.

Орнату нұсқаулығы, сым схемасы және ағылшын тілінде іске қосуды тексеру парағы; көлемді тапсырыстар сұрауы бойынша басқа тілдер.

Іске қосудағы бес қатені болдырмауға тұрарлық

Қате: зарядтағыштың шығыс кВт-ына жоғары ағынды ажыратқыштың өлшемі. Оң жақта: кіріс тоғының өлшемі - толық жүктеме кезінде фазаға шамамен 30А, плюс маржа.

Қате: құрылғыны қуыс аралық қабырғаға орнату. Оң жақта: тасқа немесе болат жақтауға бекітіңіз. Оның салмағы кабельге дейін шамамен 38 кг.

Қате: фазалық айналуды бақылаусыз қалдыру. Оң жақта: іске қосу кезінде жүйелілікті тексеру; белсенді түзеткіш жұмыс істеп тұрғаннан гөрі ақау туралы хабарлайды және бұл қоңырауды болдырмауға болады.

Қате: желдету жолын тікелей жоғарыдағы кабель науасы арқылы жабу. Оң жақта: ауа ағыны үшін үстіңгі және астыңғы жағын 300 мм таза ұстаңыз.

Қате: белгілі жүктеме бойынша есептегіш көрсеткішін тексеру алдында тарифті орнату. Оң жақта: іске қосу кезінде бір рет тексеріңіз — 1.0-деңгейдің дәлдігі тариф дұрыс конфигурацияланған жағдайда ғана көмектеседі.

Сайт орнатуларынан алынған ескертпелер

Краков сыртындағы 32 бөлмелі қонақүй 2025 жылы артқы автотұраққа төрт блок орнатты. Олардың техникалық қызмет көрсету жөніндегі жетекшілері шешуші фактор баға емес, қабырғаға бекіту екенін айтты — автотұрақтың беті жалға алынған және оларға едендік шкафтардың іргетасын құюға рұқсат етілмеген.

Малайзиядағы фургонды жалға беру операторы екі бөлімшеде алты блокты басқарады. Олар бірінші жылы бір нақты мәселе туралы хабарлады: муссондық таңертеңгі уақытта экрандағы конденсация, аппараттық құралға кез келген өзгеріс емес, екі блокты бар шатырдың астына ауыстыру арқылы шешілді.

Олардың отыздан астамын орнатқан БАӘ-дегі электрлік мердігер 20/30/40 кВт болатын ортақ қоршау оның жұмысын жеңілдететінін түсіндірді — бірдей кронштейн, бірдей кабель кірісі, клиент қай қуат деңгейіне тапсырыс бергеніне қарамастан, бірдей іске қосу қадамдары.

Сатып алушылардың тапсырыс берер алдында қоятын сұрақтары

С: Маған қандай жабдықтау қуаты қажет?

A: Толық шығыс кезінде 380 В үш фазалы қоректенуде фазаға шамамен 30А. Тапсырыс бермес бұрын тақтада бос орын бар екеніне көз жеткізіңіз.

С: 1000 В диапазоны оның 800 В автомобильдерді жылдам зарядтайтынын білдіре ме?

A: It means it charges them at all, at 20kW. Жоғары вольтты платформалар шынымен жылдам сеанстар үшін 120 кВт+ диапазонымызды қажет етеді.

С: Есептегіш тұтынушыларға есеп айырысу үшін жеткілікті дәл ме?

A: Иә, 1.0-деңгей. Іске қосу кезінде анықтамалық жүктемені тексеріп, соған сәйкес тарифті конфигурациялаңыз.

С: Мен оны шатырсыз ашық ауада орнатуға бола ма?

A: IP54 рұқсат етеді. Шатыр әлі де экран мен тығыздағыштың қызмет ету мерзімін ұзартады, әсіресе жоғары ультракүлгін немесе муссондық климатта.

С: Қай қосқышты көрсетуім керек?

A: Еуропа мен Таяу Шығыстың көп бөлігі үшін CCS2, Солтүстік Америка үшін CCS1 немесе NACS, Қытай үшін GB/T, ескі жапон үлгілері жиі кездесетін CHAdeMO.

С: 20кВт құрылғыны кейінірек 30кВтқа дейін жаңарта аламын ба?

A: Жоқ — қуат модульдері әртүрлі. Қажетті рейтингке тапсырыс беріңіз; корпустың бірдей болуы электрониканы алмастыруға мүмкіндік бермейді.

С: Тұрғын үй жағдайында қаншалықты шулы?

A: Желдеткішпен салқындатылған және жылдамдықпен басқарылатын. Жартылай жүктеме кезінде ол тыныш; тұрақты толық жүктеме кезінде сыртқы ауаны кондиционерлеу құрылғысына ұқсас естілетін желдеткіш шуын күтіңіз.

С: Қорапқа не кіреді?

A: Зарядтағыш, қабырға кронштейні, зарядтау кабелі және тапанша, орнату нұсқаулығы және сынақ сертификаты. Кабель ұзындығы стандарт ретінде 5 метрді құрайды.
