Дилерлер мен шеберханаларға арналған 30 кВт ықшам қабырғаға орнатылған тұрақты ток электр зарядтағыш

Тақырып қуаты емес, сеанс өткізу қабілеті айналасында құрастырылған

Зарядтау нүктесінің операторлары киловатт сатып алмайды. Олар бір шығанақ үшін күніне сеанстарды сатып алады, өйткені кіріс сызығы осыдан тұрады. AF-DC-030-B-A-O-2-H 30кВт / 100А-да белгілі бір себеппен бар: бұл қабырғаға орнатылатын құрылғы торапты желіге қосылуды жаңартуға итермелемей, коммерциялық қызықты айналымды шығара бастайтын нүкте.

Арифметиканы орындаңыз. 30 кВт-та әдеттегі 60 кВт/сағ жеңіл автокөлік шамамен жетпіс минут ішінде 20%-дан 80%-ға дейін жетеді. Келу және кету үшін он минут уақыт беріңіз және бір шығанақ сауда күні ішінде алты-сегіз сеансты нақты қолдайды. 20 кВт-та сол шығанақ төрт-бесеуін басқарады. Аппараттық құралдың құны сәл қымбатырақ; шығанағы айтарлықтай көп табыс табады.

Дилерлер мен шеберханаларға арналған 30 кВт ықшам қабырғаға орнатылған DC электр зарядтағышы 450 × 660 × 240 мм корпусын 20 кВт және 40 кВт үлгілерімізбен бөліседі, осылайша сайт бір қабырғаға қуат деңгейлерін араластырып, жалғыз қосалқы жинақты сақтай алады.

Тек техникалық сипаттамалар парақтары емес, кіріске әсер ететін мүмкіндіктер

Толық кернеу диапазонында 0-100А: ток жоғары жинақтағы кернеулерде азаймайды, сондықтан 800 В көлік әлі де тыныш баяулаудың орнына номиналды шығысты алады.

1.0-деңгейдегі есеп айырысу дәлдігі: жеткізілген кВт/сағ бойынша даулар есептегіш класы арқылы шешіледі, ал 1.0-деңгей - бұл көптеген еуропалық операторлар көрсетуі керек.

Стандартты ретінде үш кіру әдісі — RFID картасы, QR сканерлеу және PIN. Драйвер зарядтауды бастай алмаған кезде сайттар сеанстарын жоғалтады; үш бағыт оны азайтады.

Қабырғаға монтаждау: іргетассыз, траншеясыз, жалға алынған беттерде тұрақты жер асты жұмыстары жоқ. Орнату құны едендік шкафқа қарағанда айтарлықтай төмендейді.

IP54 және -25°C және +50°C: қоршау әдетте осы қондырғылар аяқталатын ашық алаңқай түріне есептелген.

95% ең жоғары тиімділік: күніне бірнеше сағат жұмыс істейтін 30 кВт кезінде 95% және 91% конверсия арасындағы айырмашылық бір жылдағы нақты ақша болып табылады.

Техникалық сипаттамалар

Болжалды өтелуі бар орналастыру сценарийлері

Бөлшек автотұрақтар мен супермаркеттер: 60-90 минуттық тұру уақыты 20-80% сеанспен сәйкес келеді. Жүргізушілер дүкен, шығанақ аударылады, ешкім күтпейді.

Мейрамхана мен жол бойындағы қызмет көрсету аялдамалары: әр шығанаққа күніне екі отырыс, қақпақтардың үстіңгі жағындағы кірістер алынады.

Бірыңғай кірістері бар флот қоймалары: түстен кейін келетін фургондар бір қуатты блокқа кезекке тұрудың орнына, пайдалануға жарамды толтыруды алады.

Ортақ шығанақтары бар көп пәтерлі блоктар: 30 кВт бір тұрғын түні бойы 7 кВт айнымалы ток нүктесін алатын ортақ шығанақтың қозғалысын қамтамасыз етеді.

Такси және көліктер қатары: жүргізушілер 30-40 минут үзіліс жасайды; 30кВт бұл терезеде шамамен 20кВт/сағ қайтарады, бұл қалалық диапазонның ауысымдық құны.

Зарядтағыш 100А сеансын қалай басқарады

Ток жай ғана 100А-ға келмейді. Қосылған кезде зарядтағыш контакторлар әлі ашық болған кезде тұрақты ток шығысында оқшаулау сынамасын орындайды. Тек осы өткеннен кейін ол контакторларды жауып, көлік құралының BMS байланыс сілтемесі арқылы жариялаған ағымдағы мақсатты орындай бастайды.

Сеанс арқылы BMS бұл мақсатты үздіксіз қайта қарайды - ұяшықтар жылыған сайын немесе заряд күйі шамамен 80% жоғарылағанда, ол азырақ сұрайды. Зарядтағыш токты мәжбүрлеудің орнына төмендейді, сондықтан соңғы 20% кез келген тұрақты ток зарядтағышында, соның ішінде біздікі де пропорционалды емес ұзақ уақыт алады.

Жылулық басқару дербес жұмыс істейді. Модуль температурасы үздіксіз үлгіленеді және кез келген нәрсе іске қосу шегіне жеткенше шығыс кері қайтарылады. Пайдаланушылар түстен кейін 45°C температурада сәл ұзағырақ сеансты көреді; олар ақауды және тоқтатылған зарядты көрмейді, бұл басқарылмайтын дизайн тудыратын нәрсе.

Сапаны бақылау және сәйкестік дәлелі

EN IEC 61851-1:2019 және EN IEC 61851-23:2014 сәйкестігі, CE декларациясымен және тауарлармен бірге жіберілген сынақ есебімен.

Калибрлеу жазбасы сериялық нөмір астында сақталады, әрбір құрылғыдағы эталондық стандартқа сәйкес есептегішті калибрлеу.

Шина қосылыстары мен модуль беттерін термиялық бейнелеу арқылы 30 кВт-та үздіксіз толық жүктеме.

100% диэлектрлік және оқшаулауды сынау — электр қауіпсіздігі бойынша партиялық сынама алу жоқ.

Қоршаудағы тұзды спрей 96 сағат бойы сыналған; тығыздағыштың қысылуы болжанғаннан гөрі құрастыруда тексерілді.

Әрбір бірлік серияланған сынақ сертификатымен кетеді. Кепілдік туралы шағым туындаса, біз бұл құрылғының желіде қалай жұмыс істегенін анықтай аламыз.

Өндіріс реті

1-қадам — Сатып алу спецификациясына сәйкес модульдерді, есептегіштерді, контакторларды және кабельдік жинақтарды тексеру.

2-қадам — TRUMPF техникасында қоршау панельдерін CNC тесу және майыстыру.

3-қадам — Конструкциялық жақтауды роботты дәнекерлеу, содан кейін көрінетін тігістерді тегістеу.

Step 4 — Pre-treatment and electrostatic powder coating, oven cured for adhesion.

5-қадам — Қуат жинағы: модульдер орнатылды, шиналар бұрандалы және куәгер ретінде белгіленеді, сымдар бағытталады және жылу көздерінен үзіледі.

6-қадам — Басқару жинағы: тақта, есептегіш, экран және кіруді оқу құралы орнатылған және қосылған.

7-қадам — Микробағдарламаны жүктеу, сенсорды калибрлеу және метрді тексеру.

8-қадам — Толық жүктелу, қауіпсіздік сынақ батареясы, IP тексеру, содан кейін орау және паллеттеу.

30 кВт пен баламалардың арасында таңдау

Шұңқырларыңыз шамамен бір сағатта аударылып, қуат үшін зарядталып жатқанда 30 кВт алыңыз. Бұл жолаушылар вагондарында пайдалану үшін төлейтін бизнес жағдайын қолдайтын біздің ассортименттегі ең кішкентай құрылғы.

Автотұрақ жарты күнмен өлшенгенде 20 кВт дейін төмендетіңіз - кеңселер, қонақ үйлер, ұзақ тұруға арналған автотұрақтар. Ешкім пайдаланбайтын 100А үшін төлеу босқа кетеді.

Үлкенірек пакеттерді іске қосқанда 40 кВт-қа дейін немесе 30 минуттық сеанстар немесе қос мылтықпен жұмыс қажет болған кезде 60 кВт+ едендік диапазонға дейін өсіңіз. Алдымен тексеру керек бір нүкте: 30 кВт әр фазаға шамамен 45А тартады. Егер сіздің кіріс жеткізіліміңіз қазірдің өзінде сыйымдылыққа жақын болса, зарядтағыш емес, желілік қосылым шектеуге айналады және бұл тапсырыс беру алдында сөйлесуге тұрарлық.

Тендер өткізу кезіндегі салыстыру нүктелері

Кез келген бәсекелес 30 кВт қондырғысының 800 В кернеуіндегі ағымдағы рейтингін сұраңыз. Көптеген адамдар 400 В-та 100А және диапазонның жоғарғы жағында айтарлықтай азырақ. Біздікі диапазон бойынша 100А ұстайды.

1.0-деңгейдегі өлшеу стандартты немесе жаңарту екенін сұраңыз. Бірнеше бәсекелес бірліктерде бұл жаңарту болып табылады.

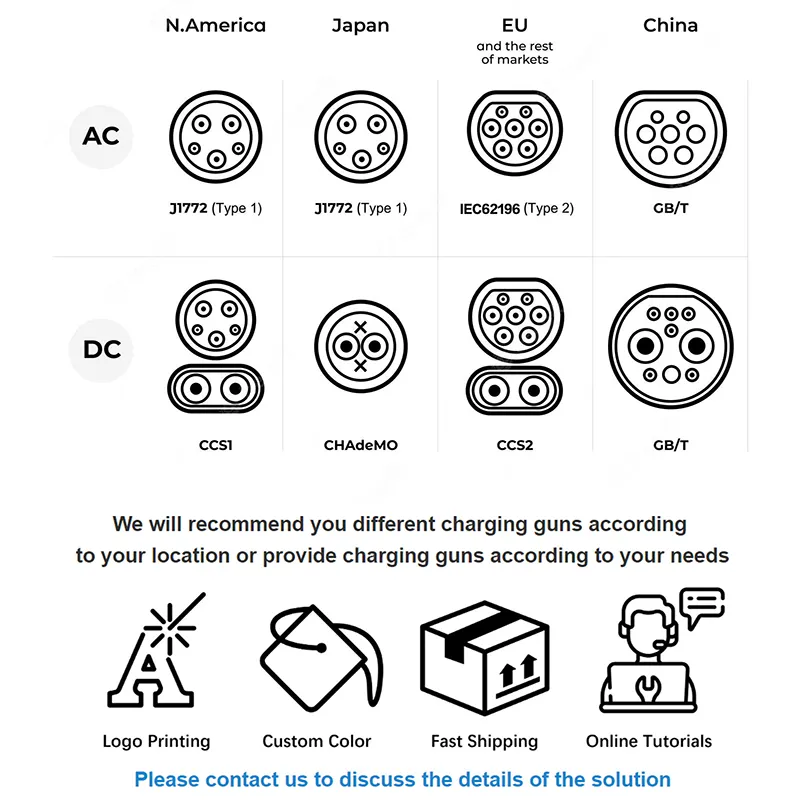

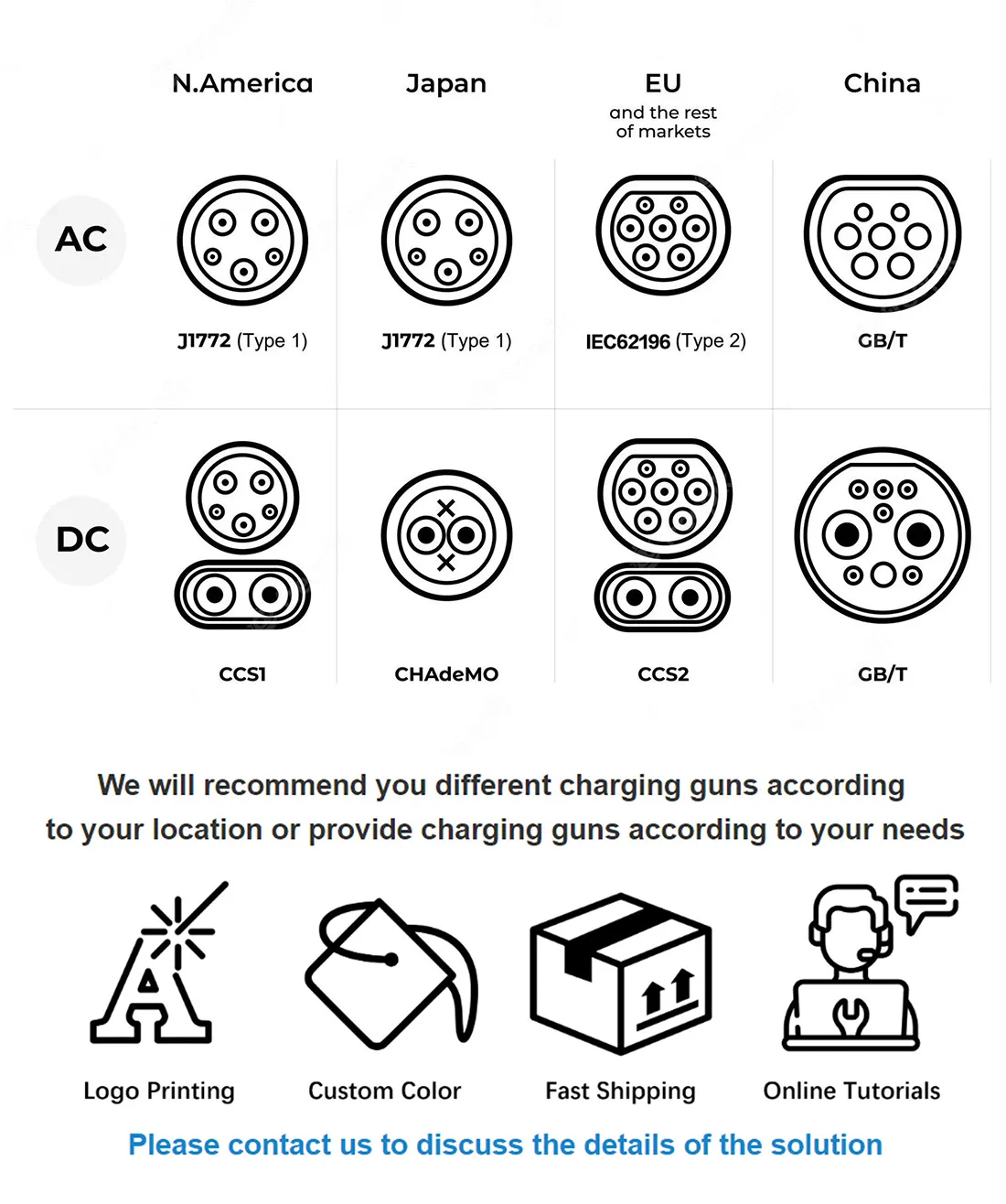

Тапсырыс берілгеннен кейін қосқыш опциялары туралы сұраңыз. Біз бір платформада CCS1, CCS2, CHAdeMO, GB/T және NACS құрастырамыз.

Жеткізу уақыты: стандартты 15-20 жұмыс күні, тапсырыс брендімен 25-30. MOQ 1 бірлік стандарт, тапсырыс бойынша түс немесе логотип үшін 50.

Кепілдік: қуат модульдерін қосқанда екі жыл, тапсырыс берген кезде үш немесе беске дейін ұзартуға болады.

Қаптама, салмақ және жеткізу шарттары

Бір бөліктен тұратын экспорттық қораптың өлшемдері шамамен 540 × 750 × 330 мм, жалпы салмағы шамамен 45 кг, EPE көбігі бар бес қабатты тақта және кептіргіші бар тығыздалған ылғал төсемі.

Фумигациясыз термиялық өңдеуден өткен, баумен оралған және созылатын оралған ағашта бір паллет үшін он екі бірлік. 20 футтық контейнерде шамамен 96 паллеттелген бірлік бар; 40 фут биіктіктегі текше шамамен 200 алады.

Біз Еуропа мен Парсы шығанағының көп бөлігінде EXW, FOB Ningbo немесе Shanghai, CIF және DDP-ге сілтеме жасаймыз. Үлгілер 5-7 күнде әуе немесе экспресс арқылы тасымалданады. Қағазбен қамтамасыз етілетін құжаттар: коммерциялық шот-фактура, орау парағы, CE сәйкестік декларациясы, серияланған сынақ есебі және тағайындалған орын талап ететін шығарылған жер сертификаты.

Сатудан кейінгі міндеттемелер

Қуат модульдерін, басқару электроникасын, есептегіштерді, контакторларды және HMI-ді қамтитын екі жылдық кепілдік.

Қате кодтары сайт қосылған OCPP арқылы қашықтан оқылады, бұл көптеген мәселелерді сайтқа бармай-ақ шешеді.

Replacement parts dispatched within 48 hours of confirmation; DHL немесе FedEx арқылы 3-5 жұмыс күні транзит.

Ұсынылатын жыл сайынғы техникалық қызмет көрсету: желдеткіш пен сүзгіні тексеру, тығыздағышты тексеру, терминалдың айналу моментін тексеру, метрді спот-тексеру. Процедура нұсқаулықта құжатталған.

Біздің инженермен бейне қоңырау арқылы кез келген жаңа сайтта бірінші орнатуды тегін қашықтан іске қосуға қолдау көрсету.

Операторлардың ақшасын шығындайтын операциялық қателер

Қате: «30 кВт жылдам зарядтау» біліктілігін көрсетпей жарнамалау. Оң жақта: нақты сеанс уақытын көрсетіңіз. 20 минут күтіп, 70 күткен жүргізушілер тариф айырмашылығынан қымбат тұратын жаман пікірлер қалдырады.

Қате: тақтадағы фаза балансын тексермей орнату. Оң жақ: бірнеше бірліктерді фазалар бойынша тарату; теңгерімсіз жүктеу қоректендіруді тоқтатады және контактордың қызмет ету мерзімін қысқартады.

Қате: құрылғыны кабель жүргізу жолағын кесіп өтуі керек жерге орнату. Оң жақта: мылтық доңғалақтың астында жатқан кабельсіз көліктің кіре берісіне жететіндей етіп орналастырыңыз. Кабельдің зақымдануы - біздің ең көп тараған кепілдіксіз жөндеуіміз.

Қате: іске қосылғаннан кейін әдепкі тарифті орнында қалдыру. Оң жақта: конфигурациялаңыз және бір рет зарядтаңыз. Операторлар апта бойы электр қуатын тегін жүргізді, өйткені ешкім тексермеген.

Қате: бір жыл бойы желдеткіш сүзгісін елемеу. Оң жақта: тоқсан сайын шаңды жерлерде тазалаңыз. Шектеулі ауа ағыны термиялық кері қайтаруды тудырады және пайдаланушылар мұны баяу зарядтау ретінде сезінеді.

Оператордың кері байланысы

Хорватиядағы супермаркеттер тізбегі 2025 жылы төрт дүкенге сегіз бірлік енгізді. Олардың нысандарының менеджері алтыншы айда күніне бір шығанақ үшін небәрі үш сеанстың орташа пайдаланылғанын хабарлады және қабырға аспасы тұрақтарды шкафтарға берудің орнына бар периметрлік қабырғаларды пайдалануға мүмкіндік беретінін айтты.

Бакудегі такси кооперативі бесеуін сатып алды. Олардың пікірлері нақты болды және жеткізуге тұрарлық болды: драйверлер құрылғыға жақын тұрғанда оқуға ыңғайлы болу үшін экранның аздап төмен қарай бұрылғанын қалайды, сондықтан біз кронштейннің геометриясын олардың қайталану реті бойынша реттедік.

Түркиядағы үш депо бойынша он екі блокты басқаратын логистикалық мердігер 20 кВт және 40 кВт модельдері бар ортақ қоршау олардың қосалқы бөлшектерін үш бөлек жинаққа емес, бір желдеткіш жинағына, бір контакторға және бүкіл жылжымайтын мүлікке арналған бір экранға қысқартқанын атап өтті.

Жиі қойылатын сұрақтар

С: Бір бірлік күніне қанша көлік қызмет ете алады?

A: Сауда күні бойы үздіксіз сұранысты ескере отырып, нақты ауысу уақыты бар 20-80% сессияда алтыдан сегізге дейінгі жеңіл автокөліктер.

С: Ол қандай кіріс тогын тартады?

A: Толық шығу кезінде 380 В үш фазалы қоректенуде фазаға шамамен 45А. Бірнеше рет тапсырыс бермес бұрын тақтаның сыйымдылығын тексеріңіз.

С: Электр фургондары үшін 30 кВт жеткілікті ме?

Ж: Түнде немесе көп сағаттық тұру үшін, иә. Үлкен пакеттерде ауысымның орта аралықта жылдам ауысуы үшін 60 кВт немесе одан жоғары қуатты қараңыз.

С: Екі көлік бірден зарядтай алады ма?

Ж: Жоқ, бұл бір мылтық. Бір мезгілде көп қаруды зарядтау біздің бөлінген түрдегі қуат шкафтарынан басталады.

С: Ол күн және сақтау қондырғысымен жұмыс істей ме?

Ж: Иә, сайттың энергияны басқару жүйесі арқылы. Бізге инвертор мен EMS платформасын айтыңыз, біз интеграция жолын растаймыз.

С: Есепшот қалай өңделеді?

A: 1.0 деңгейлі өлшеу сіздің OCPP бэк-офисін береді; баламалы түрде, оны RFID карталарымен дербес іске қосыңыз және ішкі сеанс журналынан салыстырыңыз.

С: Оған қандай техникалық қызмет көрсету қажет?

A: Тоқсан сайын сүзгі мен желдеткішті шаң басқан жерлерде тексеру, жыл сайынғы тығыздағыш пен айналу моментін тексеру. Сүзгілерден басқа тұтынылатын бөлшектер жоқ.

С: Мен корпусты брендтей аламын ба?

Ж: Иә — 50 бірліктен таңдамалы түс және экран графикасы, түсті өзгерту үшін құрал ақысы жоқ, 25-30 жұмыс күні.
