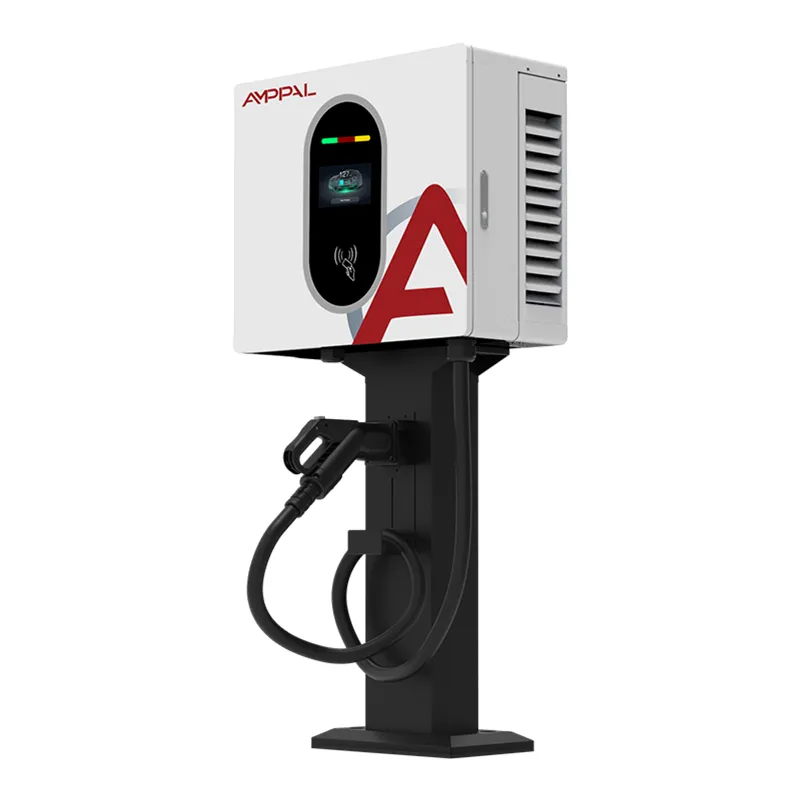

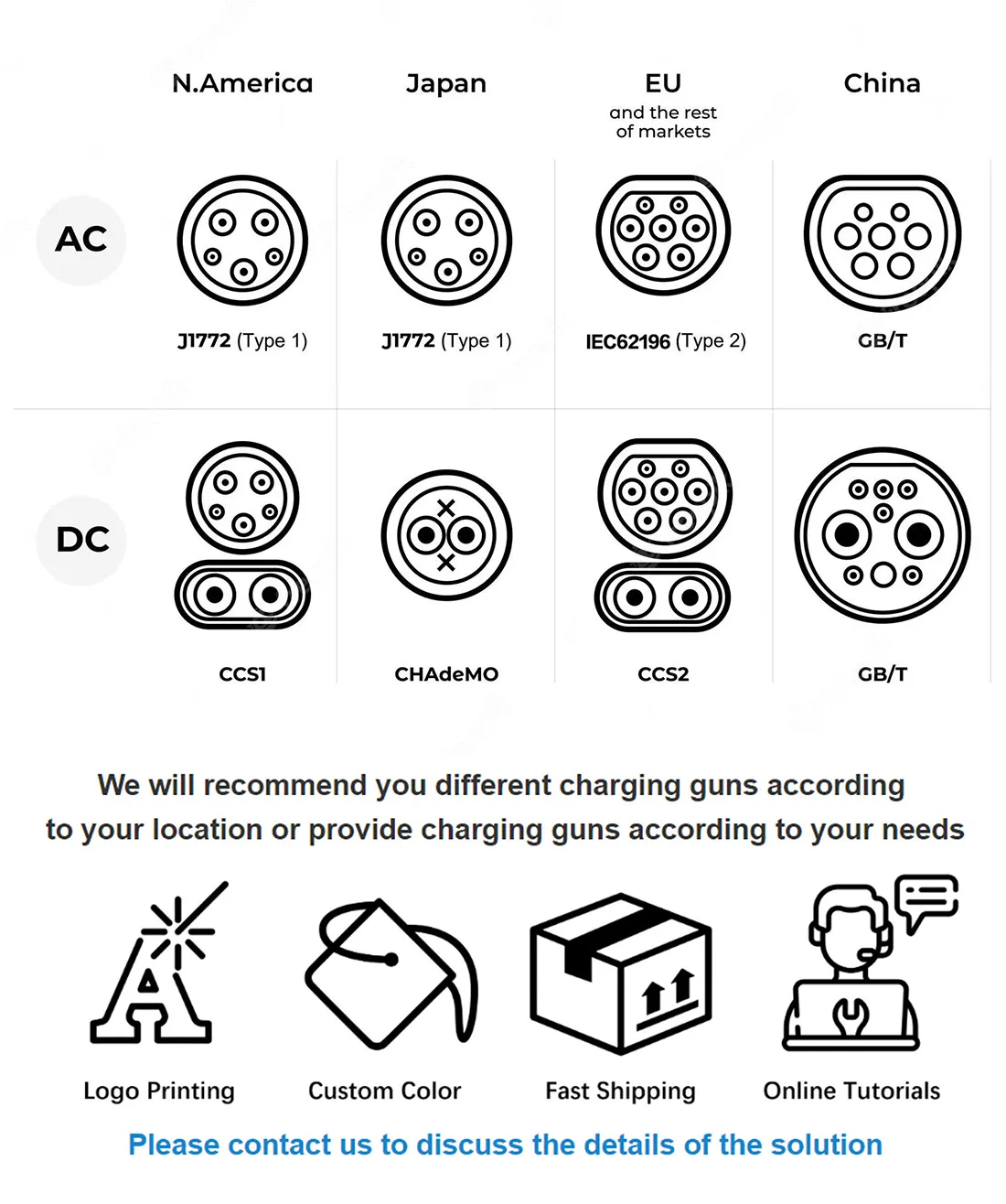

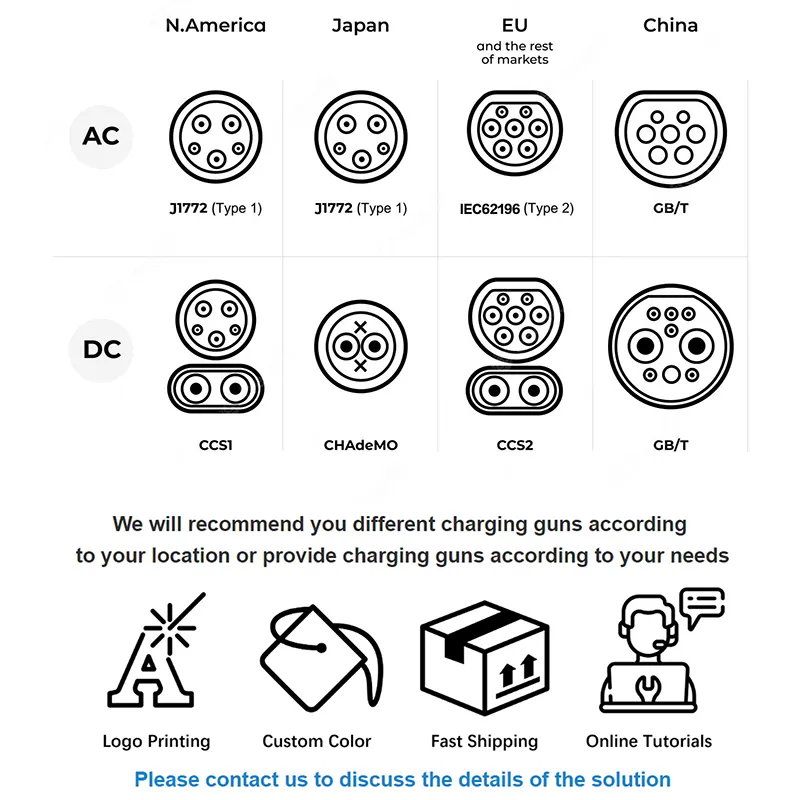

Флот қоймаларына арналған 40 кВт қуатты қабырғаға орнатылған тұрақты ток электр зарядтағыш

Біз қабырғаға қоятын ең жоғары қуат

Қырық киловатт қабырғаға орнатудың практикалық төбесі болып табылады және біз неге екенін тікелей білеміз. Бұдан жоғары, жылу шығысы мен бірлік массасы қабырға кронштейнін дұрыс емес инженерлік жауапқа айналдырады - сіз ауыр қорапқа, мәжбүрлі желдету шектеулеріне және құрылыс иелерінің көпшілігі қол қоюдан бас тартатын құрылымдық бекітуге ие боласыз. AF-DC-040-B-A-O-2-H дәл сол шекарада орналасқан.

Одан төмен тұрғаныңыз үшін алатыныңыз маңызды. Ешқандай бетон іргетасы, кабель траншеясы, зарядтағыштың өзінде тұрақ орнын жоғалтпау және сіз тек жалға алатын бетті тұрақты өзгертусіз. Төбесі 2,2 метрлік жер асты автотұрағында қабырғаға орнатылатын қондырғы жиі физикалық түрде жұмыс істейтін жалғыз нұсқа болып табылады.

Шығу 200-1000VDC бойынша 0-133А - біздің 60 кВт және 120 кВ шкафтарымыз сияқты кернеу терезесі, үй радиаторына қарағанда қабырға аумағын азырақ алатын қораптан.

Қандай қабырға монтажы сізді құтқарады

Құрылыс жұмыстары жүргізілмейді: еденге арналған шкаф әдетте іргетасты, құбырды төсеуді және қалпына келтіруді қажет етеді. Қабырғаға орнату бұл сызықты жоба құнынан толығымен алып тастайды.

Жоғалған тұрақ орны жоқ: еден шкафы және оның қауіпсіздік аралығы пайдалы аумақты тұтынады. Қабырғаға немесе бағанға болтпен бекітілген құрылғы ешқайсысын қабылдамайды.

Төмен төбелерде орындалады: кронштейндегі биіктігі 660 мм, ол 1,9 метрлік шкаф пандус биіктігі шектеуінен өте алмайтын жертөледегі автотұрақтарға сәйкес келеді.

Қайтарылатын қондырғы: жалға алынған үй-жайларда құрылғы қабырғадан шығады және бекіткіштер жақсы жасалған. Көптеген жалға берушілер жер жұмыстарынан бас тартқан кезде мұны мақұлдайды.

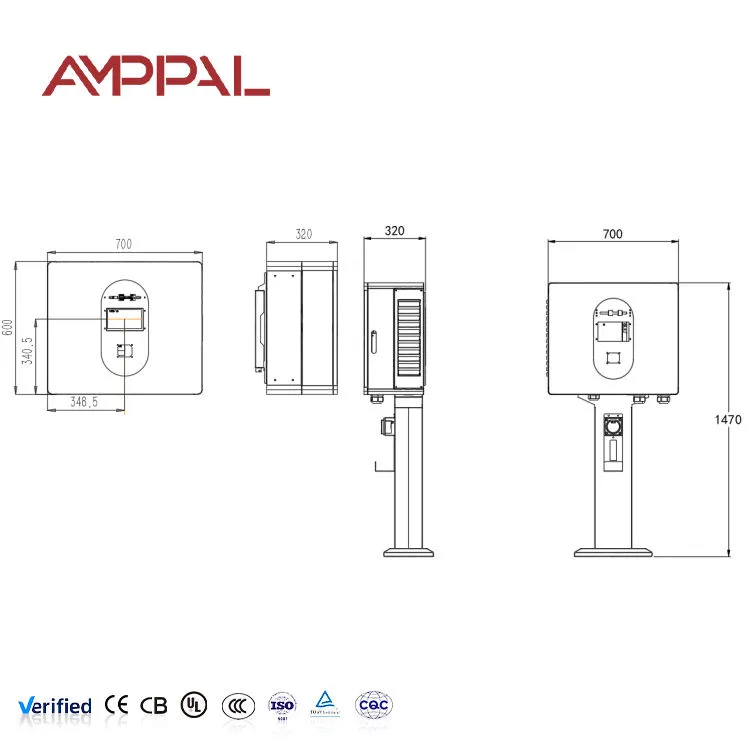

Біздің 20 кВт және 30 кВт модельдеріміз сияқты 450 × 660 × 240 көлемді орын: аралас қуаттағы тораптар бір кронштейн дизайнын және бір қосалқы бөлшектер тізімін бөліседі.

Толық кернеу диапазонында 133А шығысы: ток рейтингі тоқыраудан гөрі 800 В деңгейінде сақталады, бұл жұқа көрсетілген бәсекелестер жетіспейді.

Техникалық сипаттамалар

Бұл модель жалғыз орынды болатын сайттар

Жер асты және көп қабатты автотұрақтар: төбенің биіктігі мен рампаны тазарту едендік шкафтарды жоққа шығарады; бағанды ​​орнату бұл құрылғыға жақсы сәйкес келеді.

Жалға алынған бөлшек сауда алаңдары: жерді бұза алмайтын жалға алушылар әлі де сайтта тұрақты ток зарядтауды қалайды.

Тарихи немесе жоспарлау шектелген қала орталықтары: жаңа көше жиһаздарынан бас тартқан билік бұрыннан бар құрылымға қабырғаға бекітілген блокқа жиі рұқсат береді.

Ықшам қалалық жанар-жағар май құю станциялары: аула алаңы қазірдің өзінде жанармай аралдары мен айналымына берілген; Дүкен ғимаратындағы қабырға кеңістігі тегін.

Қабырғасында бар үш фазалы тақтасы бар депо ғимараттары: қысқа кабельдер, аз монтаждау жұмыстары, жылдам іске қосу.

Қабырғаға орнату шегінде жылуды жобалау

95% тиімділікпен жұмыс істейтін 40 кВт түрлендіргіш жылу ретінде шамамен екі киловаттты таратады. Еден шкафында бұл жылу үлкен көлемді және жұмыс істеуге арналған биік дымоходы бар. Қабырғада сізде де жоқ, сондықтан ауа ағынының жолын болжаудан гөрі жобалау керек.

Қорапта қабылдау аз, шығатын газ жоғары және ішкі кедергі басқару электроникасы мен есептегіштен ыстық ауаны сақтайды - пісіру кезінде дәлдігі өзгеретін компоненттер. Желдеткіштер температурамен басқарылады және жағдай қажет болғанша ғана жұмыс істейді, бұл сонымен қатар тұрғын үй блогында құрылғыны қолайлы түрде тыныштандырады.

Шығаруды кері қайтару екілік емес прогрессивті. Егер қоршаған орта температурасы және итеру модулінің температурасы шекті шегіне дейін жүктелсе, зарядтағыш токты біртіндеп азайтады және сеанс ұзағырақ уақыт алады. Ол жүргізушіні тастап кетпейді. Бұл мінез-құлық ауа алмасуы шектелген жабық жертөледегі автотұрақтарда өте маңызды, бұл қондырғылар дәл осы жерде орнатылады.

Сынақ және сертификаттау жазбалары

EN IEC 61851-1:2019 және EN IEC 61851-23:2014 сәйкестік; CE құжаттамасы және серияланған сынақ есебі әрбір құрылғымен бірге жеткізіледі.

Осы үлгіге тән ұзартылған термиялық сіңіру — корпус пен модуль температуралары тіркелген кезде толық 40 кВт жүктеме сақталады, өйткені бұл қабырғаға орнатылған диапазондағы ең жоғары жылу тығыздығы.

100% диэлектрлік беріктік пен оқшаулау кедергісін сынау.

Есептегішті калибрленген анықтамаға қарсы тексеру; 1.0 деңгейінің дәлдігі бірлік үшін расталды және сериялық нөмірге қарсы жазылады.

IP54 растауы және қоршауға 96 сағаттық тұз шашу.

Кронштейн және бекітуді тарту сынағы деректері сұрау бойынша қол жетімді — құрылыс маркшейдері орнатуды мақұлдамас бұрын құрылымдық негіздеуді сұрағанда пайдалы.

Өндіріс қадамдары

1. Тауарды тапсыру кезінде құрамдас бөліктерді тексеру: қуат модульдері, контакторлар, есептегіштер, қосқыштар мен желдеткіштер техникалық сипаттамаларға сәйкес тексерілді.

2. Корпус панельдерін CNC тесу және прес-тежегіш қалыптау; ауа ағыны саңылаулары кейін бұрғыланбайды, тесу бағдарламасының бөлігі болып табылады.

3. Рама мен кронштейн интерфейсін роботты дәнекерлеу, кейіннен тігістерді өңдеу.

4. Бетті дайындау және пеште қатайтылатын электростатикалық ұнтақпен бояу.

5. Күрделі пойыздарды құрастыру — модульдер, шиналар және ішкі бөгет орнатылған; барлық қуат терминалдары бұралған және куәгер ретінде белгіленген.

6. Бақылау-өлшеу жинағы, желбезек маршруттары ыстық ауа жолынан таза ұсталды.

7. Микробағдарламаны жүктеу, сенсорды калибрлеу, анықтамаға қарсы метрді тексеру.

8. Толық жүктемедегі кеңейтілген термиялық жүгіріс, қауіпсіздік сынағы, IP тексеруі, содан кейін экспорттық қаптама.

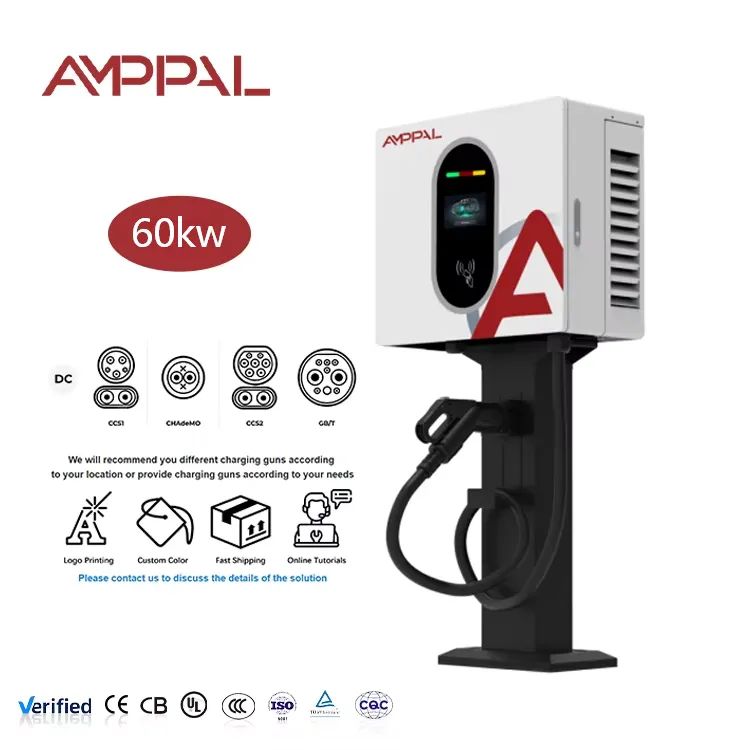

Қабырғаға 40 кВт немесе еденге 60 кВт?

Бұл осы қуат деңгейіндегі сатып алушылардың көпшілігі шынымен қабылдайтын шешім, сондықтан біз бұл туралы шынайы оқимыз.

Еден кеңістігі қолжетімсіз болғанда, жер жұмыстарын жүргізуге тыйым салынған немесе үнемді емес, төбенің биіктігі шектелген немесе орнату қайтымды болуы керек кезде 40 кВт қабырға блогын таңдаңыз. Ол фазаға шамамен 60А тартады, оны көптеген қолданыстағы коммерциялық тақталар жаңартусыз орналастыра алады.

Егер сізде бос орын және қуат қуаты бар болса, қос қарумен жұмыс істегіңіз келсе немесе қоғамдық аулада қысқарақ сеанс қажет болса, 60 кВт еденге арналған құрылғыны таңдаңыз. Жеткізілген киловатт үшін бұл әдетте жақсырақ мән болып табылады, ал едендік шкафқа қызмет көрсету оңайырақ — техник платформада емес, жер деңгейінде тұрып жұмыс істейді. Егер екі нұсқа да сізге шынымен ашық болса, еден блогы әдетте күштірек сатып алынады. Бұл өнім болмаған кезде өз орнын алады.

Біз бәсекелес 40 кВт қондырғыларға қарсы қалай көрсетеміз

Жоғары кернеудегі ток: біз толық 200-1000VDC терезесінде 133А ұстаймыз. Бағаларды салыстырмас бұрын кез келген баламадан 800 В-та бірдей көрсеткішті сұраңыз.

Дерейтация кезіндегі жылу әрекеті: жабық кеңістікте 45°C қоршаған ортада не болатынын сұраңыз. Прогрессивті кері қайтару сеанстардың жұмысын жалғастырады; ауыр сапар болмайды.

Өлшеу: 1.0 деңгейі стандартты, калибрлеу сериялық нөмірге жазылған.

Құрылымдық құжаттама: кронштейнді тарту-сынау деректері жеткізіледі, бұл коммерциялық үй-жайларда құрылысты бекітуді қысқартады.

Коммерциялық шарттар: MOQ 1 бірлік стандарты 15-20 жұмыс күні жеткізу уақыты; 50 бірлік және тапсырыс брендинг үшін 25-30 жұмыс күні. Екі жылдық кепілдік, ұзартылуы мүмкін.

Қаптама, салмақ және жүкті жоспарлау

Әрбір бірлік шамамен 540 × 750 × 330 мм, жалпы салмағы шамамен 52 кг болатын бес қабатты картон қорапта жеткізіледі. Бұл қабырғаға орнатылған үш модельдің ең ауыры, сондықтан орнату орнында механикалық өңдеуді немесе екі адамды жоспарлаңыз.

Термиялық өңдеуден өткен, фумигацияланбайтын, баумен оралған және созылып оралған ағаштағы экспорттық паллет үшін он бірлік. 20 футтық контейнерге шамамен 80 паллеттелген бірлік, 40 фут биіктіктегі текше шамамен 170 бірлік қажет.

Еуропалық және Парсы шығанағы бағыттарының көпшілігі үшін EXW, FOB Ningbo немесе Shanghai, CIF және DDP қол жетімді шарттар. Үлгі бірліктері 5-7 күнде әуе немесе экспресс-курьер арқылы жүреді. Жеткізу құжаттарына коммерциялық шот-фактура, орау парағы, CE сәйкестік туралы декларация, серияланған сынақ есебі және сұраныс бойынша шығу сертификаты кіреді.

Қолдау және қызмет көрсетілетін бөлшектер

Қуат модульдері, басқару тақтасы, есептегіш, контакторлар, желдеткіштер және экранға екі жылдық кепілдік.

Желдеткіштер қызмет көрсететін бұйым ретінде қарастырылады және құрылғы оқшауланған күйде отыз минуттан аз уақыт ішінде орнында ауыстырылуы мүмкін — зауытқа қайтару мүмкін емес.

Қосылған тораптардағы OCPP арқылы қате кодын қашықтан іздеу; Көптеген диагноздар келусіз аяқталады.

Қосалқы бөлшектер расталған ақаудан кейін 48 сағат ішінде, жедел курьер арқылы 3-5 жұмыс күні ішінде жөнелтіледі.

Тоқсан сайынғы сүзгіні тазалау – жылу тығыздығын ескере отырып, осы модельде ең маңыздысы жалғыз техникалық қызмет көрсету тапсырмасы. Нұсқаулық фотосуреттермен рәсімді құжаттайды.

40 кВт қабырға блогына тән орнату қателері

Қате: жеңіл блоктарға немесе шпилькаға бекіту. Оң жақта: темірбетон, қатты кірпіш немесе арнайы жасалған болат жақтау. Кабель мен тапанша бекітілгенге дейін құрылғы 45 кг-нан асады.

Қате: желдетуді бағалаусыз герметикалық жертөле шығанағына орнату. Оң жақта: кеңістіктегі ауа алмасуды растаңыз. Жабық бөлмедегі екі киловатт үздіксіз жылу қоршаған орта температурасын жоғарылатады және кері қайтаруды тудырады.

Қате: орынды үнемдеу үшін құрылғыны бас биіктігінен жоғары орнату. Оң жақ: экранды көз деңгейінде және мылтық қалтасын ыңғайлы жерде ұстаңыз. Ыңғайсыз эргономика қолдау қоңыраулары мен зақымдалған кабельдерді тудырады.

Қате: қоректендіру кабелін қырық метр немесе одан да көп қашықтыққа жеткізбеу. Оң жақта: ток өткізу қабілетін ғана емес, фазаға 60А-да нақты маршрут бойынша кернеудің төмендеуін есептеңіз.

Қате: құрылғыны қабырғадағы ойықпен артқы бос орынсыз тығыздау. Оң жақ: жақша аралығын орындаңыз. Артқы саңылау салқындату дизайнының бөлігі болып табылады, орнату артықшылығы емес.

Орнатылған сайттардан алынған есептер

Ыстамбұлдағы сауда орталығының операторы 2025 жылы едендік ұсыныс пандус биіктігін зерттеуден өтпегеннен кейін жертөле бағандарына алты қондырғы орнатты. Олардың жоба инженері шешуші техникалық нүкте жылуды кері қайтару әрекеті екенін хабарлады — жертөле тамыз айында жылы болады және олар бұрынғы жеткізушінің жабдықтарымен ауыр сапарларды бастан өткерді.

Тбилиси әуежайындағы автокөлікті жалға беру бөлімшесі шатыр астында төрт бөлімшемен жұмыс істейді. Олардың автопарк жетекшісі 133A қайтарылған көлікті жалға алу арасында айналдыру үшін жеткілікті екенін және қабырғаға бекіткіш шкафтың орналасуында болмайтын төрт шығыршықты толығымен пайдалануға болатынын атап өтті.

Жиырмадан астам тұрғын үй блоктарын орнатқан Германиядағы монтажшы бір дәйекті пікірді көтерді: кронштейнді тарту-сынау құжаттамасы оларды ғимарат басшылығы бекітеді және ол оны әрбір жобада сұрайды.

Сатып алу алдындағы жалпы сұрақтар

С: Қабырға оны көтере ала ма?

A: Құрылғы шамамен 45 кг. Қатты кірпіш немесе темірбетон қажет; біз сұрау бойынша кронштейнге тарту-сынау деректерін береміз.

С: Оған қандай қоректендіру тогы қажет?

A: Толық жүктеме кезінде үш фазалы 380 В кезінде фазаға шамамен 60А.

С: Ол жабық жерасты автотұрағында жұмыс істей ме?

Ж: Иә, желдетуді бағалауға байланысты. Ол толық жүктеме кезінде шамамен 2 кВт жылуды үздіксіз таратады.

С: Сеанс қаншалықты жылдам?

A: Көлік құралының BMS қабылдайтынын ескере отырып, әдеттегі 60 кВт/сағ пакетте 20-80% үшін шамамен 45-55 минут.

С: 40 кВт қабырғаға орнатылатын ең үлкен құрылғы ма?

A: Иә. Оның үстіне біз еденге арналған қондырғыларды саламыз, өйткені қабырғаға орнату дұрыс инженерлік шешім болуды тоқтатады.

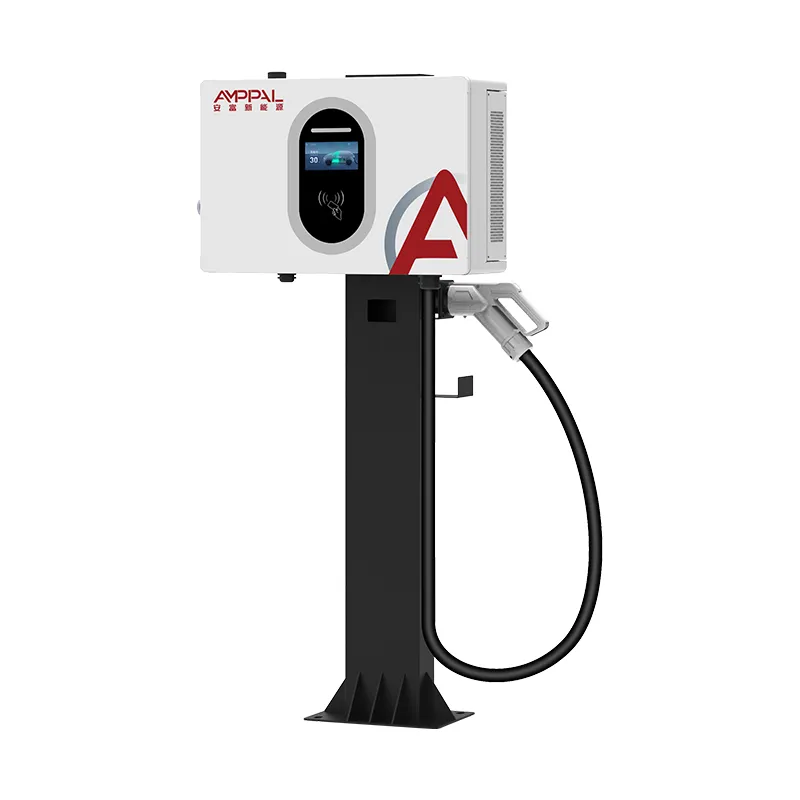

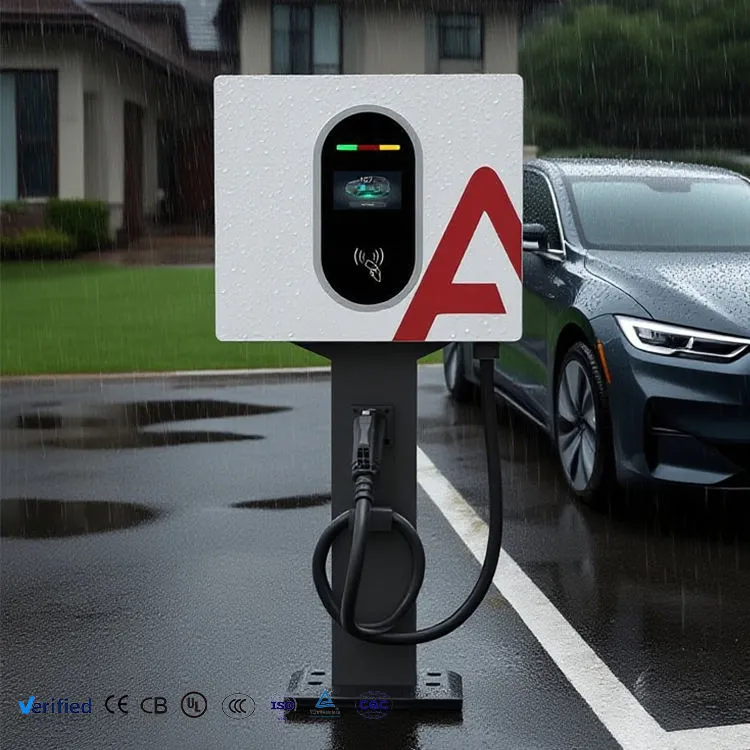

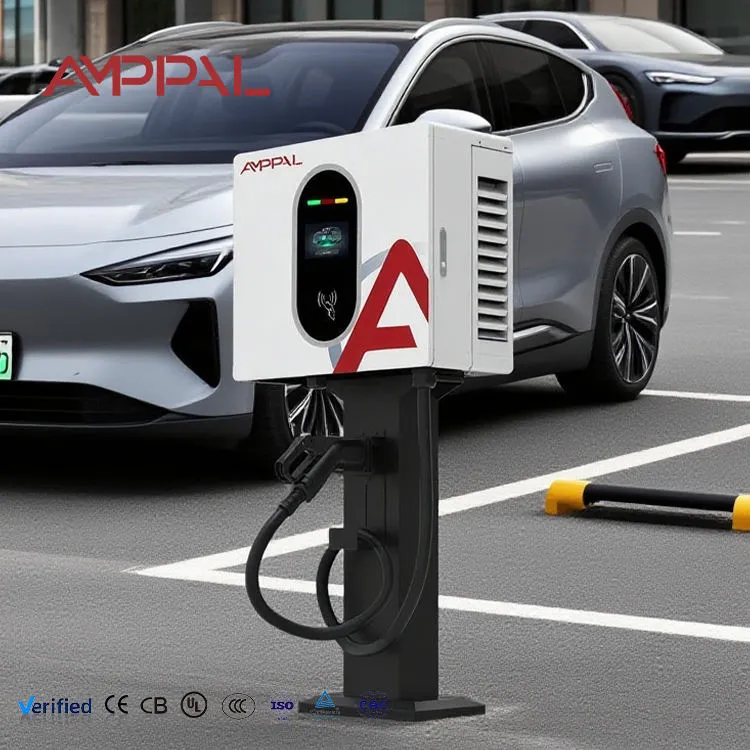

С: Оның орнына тірекке орнатуға болады ма?

Ж: Иә, тірек жүктемеге есептелген жағдайда, біздің тірекке орнату жинағымызбен. Тапсырыс уақытында көрсетіңіз.

С: Ол қос қаруды қолдай ма?

A: Жоқ. Бұл бір мылтық. Бірнеше көлікті бір уақытта зарядтау үшін біздің бөлінген түрдегі қуат шкафтарын қараңыз.

С: Тұрғын үйдегі шу деңгейі қандай?

A: Желдеткіштер жылдамдықпен басқарылады және ішінара жүктеме кезінде тыныш. Шектеулі кеңістікте тұрақты толық жүктеме кезінде сыртқы кондиционер конденсаторымен салыстырылатын шуды күтіңіз.
