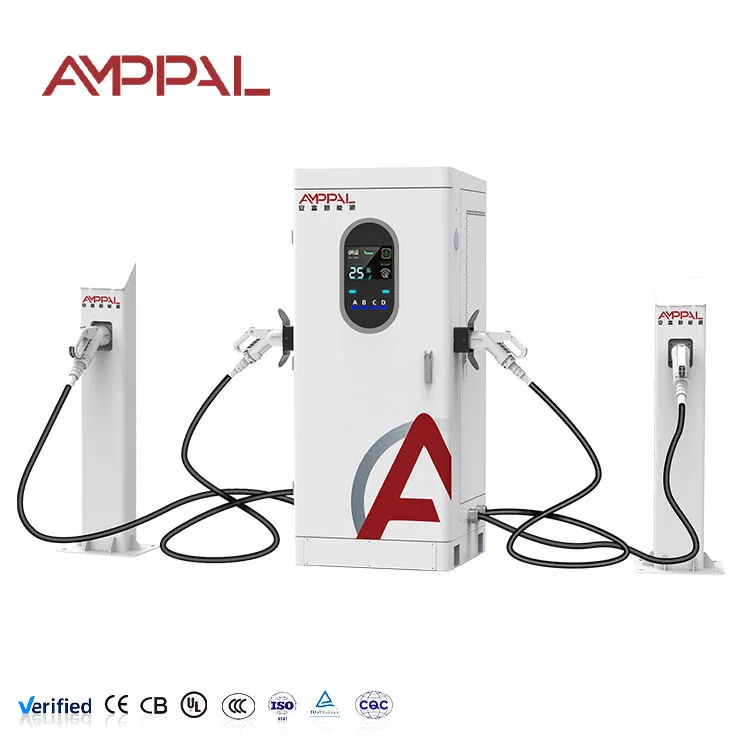

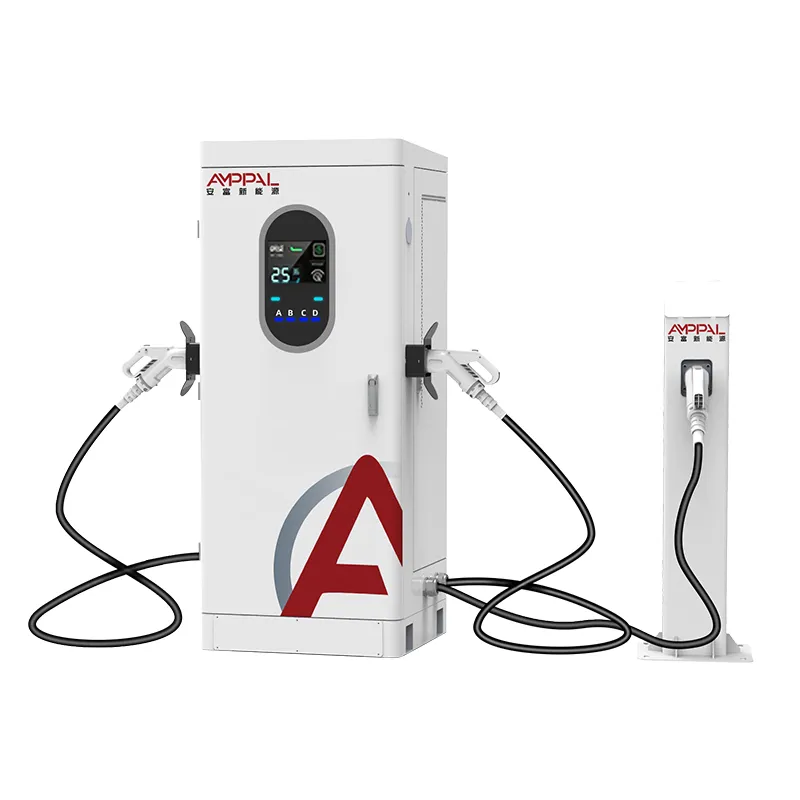

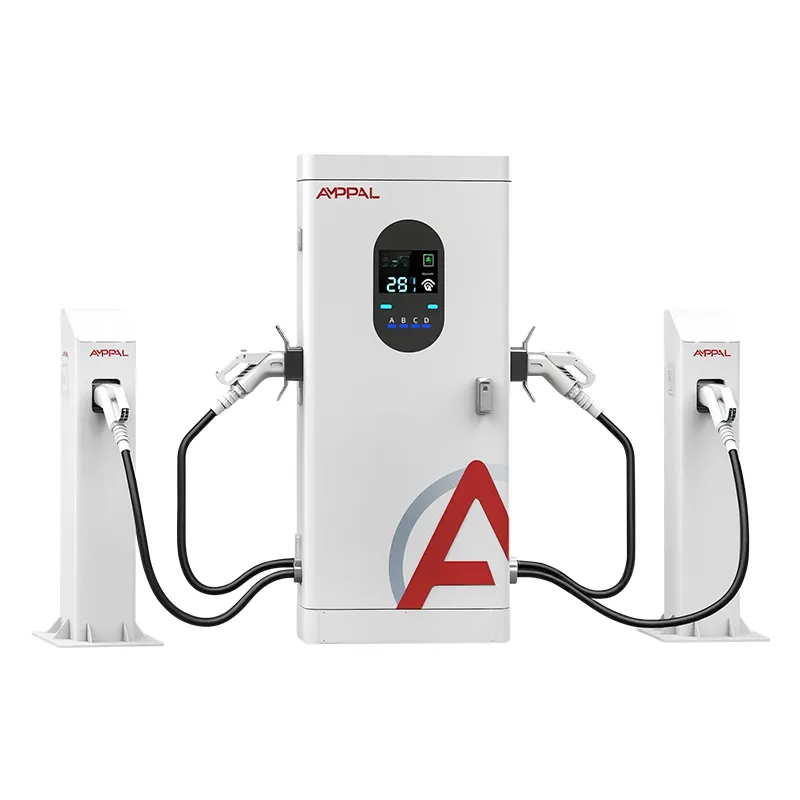

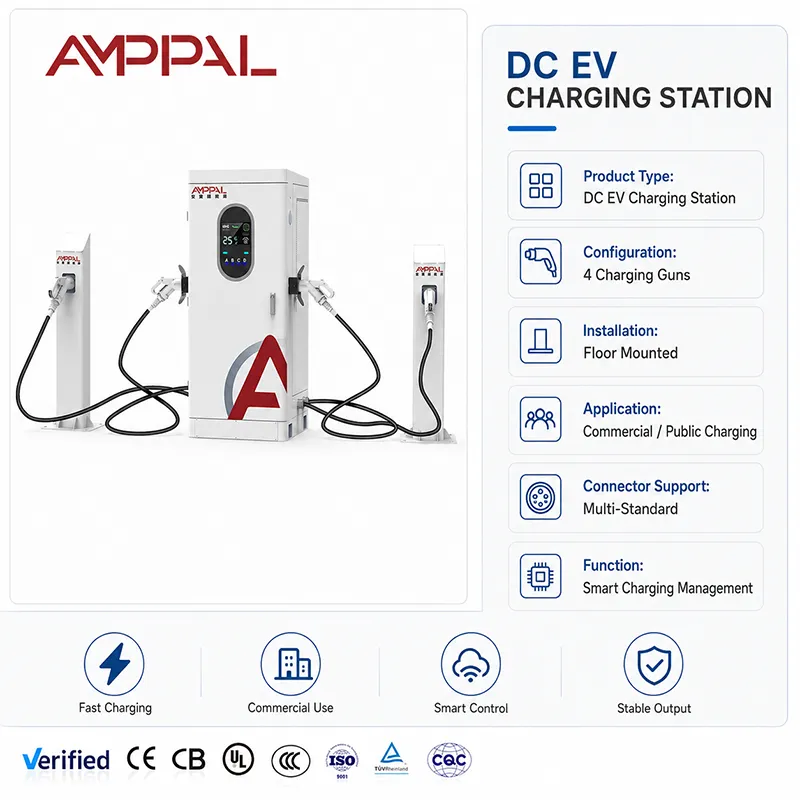

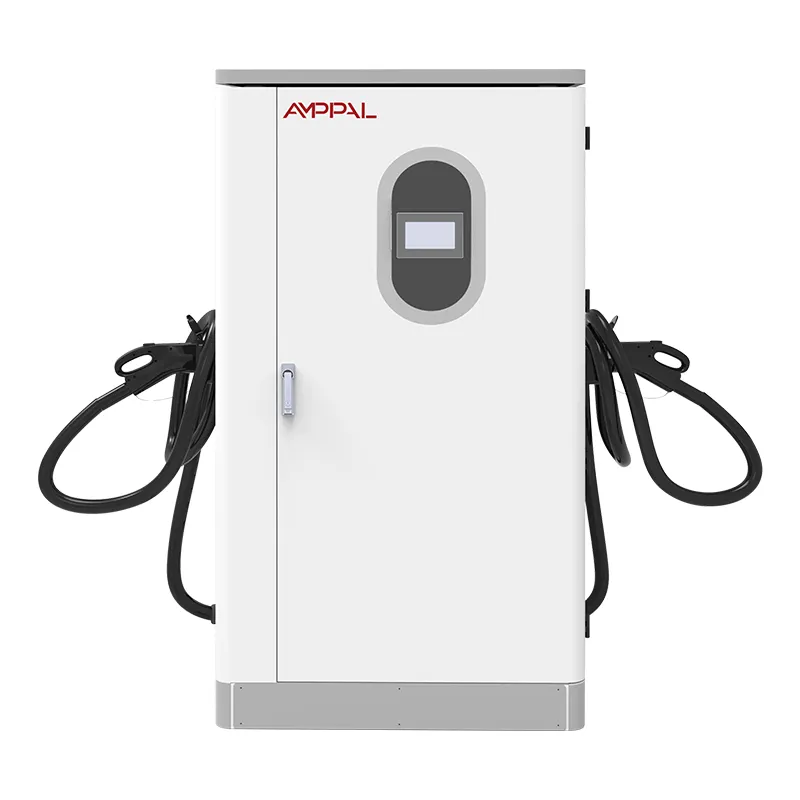

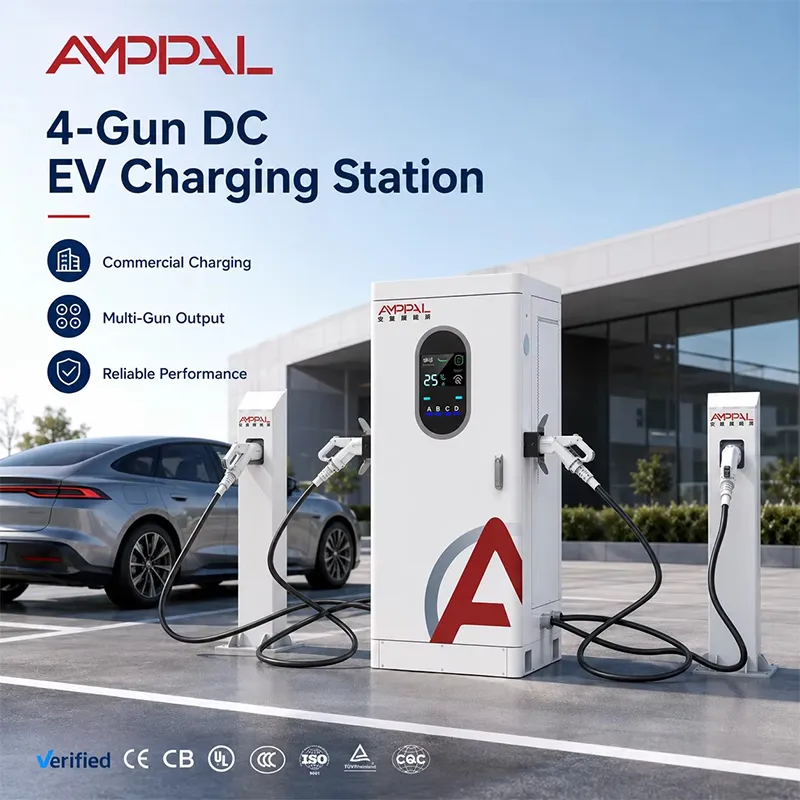

360 кВт көп мылтық ультра жылдам электр зарядтау станциясы магистральдық зарядтау концентраторларына арналған

360 кВт шкаф айналасындағы сайттан не сұрайды

Бірінші кабель тартылмас бұрын, 360 кВт шкаф сайт иесін орнатушылардың көпшілігі аулақ болатын сұраққа жауап беруге мәжбүр етеді: толық жүктеме кезінде энергия қайдан келеді? AF-DC-360-Y-D-Z-4-H - бір AC380V беруден 360 кВт-қа дейін қуат алатын және оны A/B/C/D позициялары бойынша тарататын төрт мылтық біріктірілген тұрақты ток зарядтағышы. Зарядтағыш болып табылатын қағазда; іс жүзінде бұл сенсорлық экраны бар шағын қосалқы станция. Кабинет оның толық енгізуін қуана талап етеді — мәселе сіздің трансформаторыңыз, фидеріңіз және тарифтік құрылымыңыз драмасыз соққыны қабылдай алады ма.

That is why this page is written for project engineers and site owners, not just procurement: input capacity, demand charges, thermal behavior at four-gun full output, and the LED light band's role in a big lot. Осы төртеуін дұрыс қабылдаңыз және шкаф өте сенімді. Оларды қателесіңіз және әр ай сайынғы шот - бұл тосынсый.

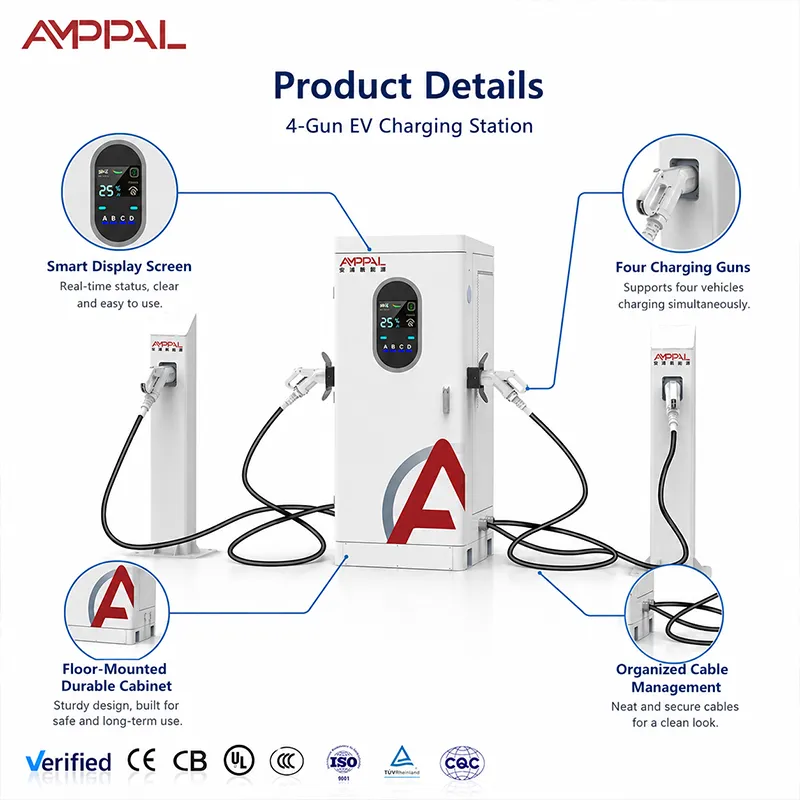

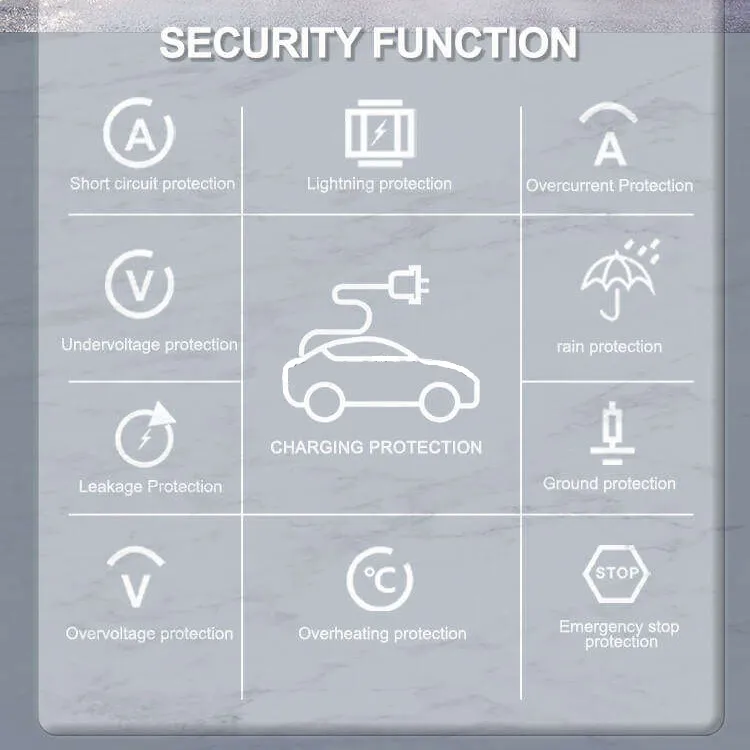

Төрт мылтық толық жүктеме кезінде маңызды дизайн шешімдері

Толық 360 кВт қол жетімді, бірақ сирек: 250А төбесінде жалғыз 800 В автомобиль 200 кВт-қа дейін қуат алады; толық пул бірнеше 800В көліктер бірге зарядталғанда пайда болады — маркетингтік нөмірге емес, орташаға арналған дизайн.

OCPP 1.6/2.0 жүктемені басқару қақпақтары жалпы серверден тартылады, осылайша шкаф 360 кВт-тан аз қуатта жұмыс істей алады.

Сақтауға ыңғайлы: шкаф батарея буферлерімен жақсы ойнайды — буферді ең жоғары зарядтаңыз, таңғы асықты көтеріңіз, сұраныс төлемдерін азайтыңыз.

Дейтинг жарияланды, табылған жоқ: термиялық қисық төрт қарудың барлығы ыстық болған кезде 50C қоршаған ортада қандай өнімділік тұрақты екенін көрсетеді.

Жарық диодты жарық диапазоны түнде лот белгісі ретінде екі есе жұмыс істейді: түс күйлері (бос тұру/зарядтау/ақау) 30 метрден оқылады, сондықтан драйверлер айналуды тоқтатады.

Әр қаруды өлшеу және толық OCPP телеметриясы хаб операторлары тұратын энергияны басқару жүйесін қамтамасыз етеді.

Техникалық сипаттамалар

360 кВт шкаф қай жерде (және ол жоқ)

Трансформаторлық бюджеті және тәулік бойы трафикі бар автожол сервистік алаңдары.

Қалалық флоттың тораптары түнде ондаған көліктерді электрлендіреді, күн батареясы немесе сайтында қоймасы бар.

Жүк көліктері мен фургондар толқынмен келетін логистика және жүк тасымалдау пункттері.

Ұзақ тұру және жоғары өткізу қабілеті бар әуежай және вагон терминалдары.

Қол жетімді кіріс қуаты 250 кВт-тан төмен сайттар үшін емес — кабинет өзіне не қажет екені туралы адал және сайтта солай болуы керек.

Толық шығару кезінде жылу стратегиясы және детинг

Шкаф 360 кВт-ты сайт рұқсат еткенде және көліктер сұрағанда ғана тартады. Ішінде мәжбүрлі ауа қуат модульдерін салқындатады, сорғыш желдеткіш жағында; контроллер модуль температурасын үздіксіз бақылап отырады және ешнәрсе істен шыққанға дейін жарияланған азайту қисығы бойынша шығысты кеседі. Тамыздың ыстық күнінде 50C температурада шығарылым номиналдыдан төмен болуы мүмкін - сәтсіздік емес, қасақана сауда.

Тор жағы, арифметика қарапайым: 380 В үш фазалы берілістегі 360 кВт толық жүктеме кезінде шамамен 550 А желілік токты білдіреді, бұл сіздің ажыратқышыңызды, кабель қимасын және трансформатордың бос орнын анықтайды. Көптеген хаб тораптары шкафты 400-500 кВА трансформатордан береді немесе торапты екі арнаға бөледі. Сондай-ақ OCPP жүктемені басқару шкафты 300 кВт қуатпен жұмыс істейтін терезелер кезінде жабуы мүмкін, ал батарея буфері қалған бөлігін жабады - шкаф қақпақты жаңа жиынтық ретінде қарастырады және оны бос емес қарулар арасында бөледі.

Жарық диодты диапазон осы масштабта өз орнын алады. Қараңғы, бос емес алаңда оның түсі мен жыпылықтау үлгісі жүргізушіге 30 метрден қай мылтық бос, қайсысы зарядталып, қайсысы ақаулы екенін көрсетеді. Айналмалы айналымдардың аз болуы кезектердің қысқаруын білдіреді және әр қарудың OCPP деректері бір айдан кейін топтың өткізу қабілетіне әсерін тексеруге мүмкіндік береді.

Хаб масштабындағы шкафтағы сертификаттау жолы

Толық корпус түрін сынау: EMC, диэлектрлік төзімділік, қорғаныш жерге қосу — сіздің желі операторыңыздың инженері шын мәнінде ашатын файл.

Корпусқа және қаруға 96 сағаттық тұз спрейі; Жағалау тораптары бұған байыпты қарайды.

50C термиялық сіңдіргіш, сонымен бірге жарияланған детинг деректері.

Тығыздағыштар мен бездерге IP54 кіруді тексеру.

CE, TUV, UL, CB, CCC тогы, сонымен қатар бірлік үшін серияланған сынақ жазбалары.

Зауыттық шолу: 360 кВт шкаф салынған жерде

1. TRUMPF лазерлік кесу және Yueqing жылы CNC иілу; топтамалық тұз-спрей сынамасы бар ұнтақ бояу.

2. Айнымалы ток жинағынан бөлек бөлінген тұрақты ток желісіндегі PCBA.

3. Айналдыратын моментпен басқарылатын шина мен қуат модулін біріктіру — 360 кВт-та бос қосылыс өрт қаупі болып табылады, сондықтан әрбір қосылыс тіркеледі.

4. Позициялық контакторлар мен өлшеуіштері бар төрт пистолетті сымдар.

5. Микробағдарламаның жыпылықтауы және сынақ серверіне, соның ішінде жүктемені басқару сценарийлеріне қарсы OCPP қол алысуы.

6. Бірлігіне бөренелермен резисторлық банкте толық жүктемемен жану.

7. Соңғы QC және сериялау.

8. Қаптама — стандартты жеткізу уақыты 15-20 жұмыс күні, ал 1 миллионнан астам жылдық қуаттылық желісі үлкен тапсырыстарды кесте бойынша сақтайды.

Хаб шкафын таңдау: қуат, желі және арасындағы барлық нәрсе

Шкафтан емес, тордан бастаңыз. Қосылымыңыз бір минутқа нені сақтай алатынын емес, нені үздіксіз жеткізе алатынын сұраңыз. Жауап 300 кВт-тан төмен болса, 360 кВт шкаф OCPP қақпағымен немесе сақтауымен жұмыс істеуі керек - немесе сіз 240 кВт-қа дейін кішірейтіп, үнемделген ақшаны кейінірек екінші блокқа жұмсауыңыз керек.

Бұл шкаф қате жауап қай жерде: бір уақытта бір көлікті көретін сайтқа төрт мылтық қажет емес; трансформаторды жаңарту жолы жоқ сайт оны адал орналастыра алмайды; және тарифі бір мезгілде жоғары сұранысты жазалайтын сайт бірінші есепшоттан кейін емес, сатып алу алдында қол қойылған сақтау және жабу жоспарын қажет етеді.

Ірі хаб жобалары үшін сатып алу туралы ескертпелер

Хаб жобалары құжаттамада өмір сүреді немесе өледі: CE, TUV, UL, CB, CCC сертификаттары және серияланған сынақ жазбалары тапсырыспен бірге жеткізіледі және біздің экспорттық үстеліміз 40+ елдер үшін толық құжат жинағын дайындайды.

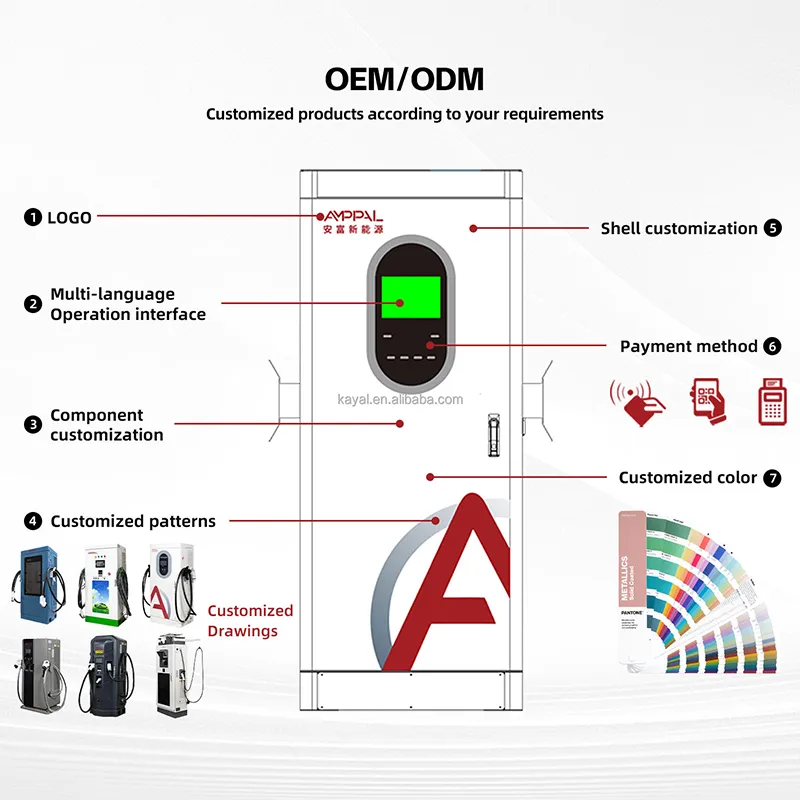

Хаб масштабындағы OEM/ODM: тапсырыс уақытында корпоративтік литерия, серверлік атау, әр позиция коннекторының конфигурациясы (CCS1/CCS2/GB/T/CHAdeMO/NACS).

15-20 жұмыс күні көп бірлік тапсырыстар үшін өндірістік слоттары бар жеткізу уақыты; Баға ұсынысындағы үлгі бойынша MOQ шарттары.

Зауыт оператор болып табылады: біздің жеке командамыз басқаратын 200-ден астам станция және Сауд Арабиясының NEOM жасыл сутегі жобасы үшін жеткізілетін 500 сұйық салқындатқыш қондырғы — тек зертханалық деректер емес, хаб масштабындағы анықтамалар.

260 адамнан тұратын «кішкентай алпауыт» маман 2014 жылы Юэцинде құрылған, 40-тан астам елге экспорттаған — бір зауыт, бір жауапты иесі.

Концентратор масштабындағы жүк тасымалдауды жоспарлау

Әрбір шкаф көбікпен кесілген қару бөлімдері бар 2,0 x 0,95 x 1,0 м өлшемдегі ағаш жәшікте тік күйде жеткізіледі; брутто салмағы мен жәшік өлшемдері жөнелтуге дейін орау тізімінде болады. Бірнеше шкафтардың хаб шығарулары бір өндіріс ұясы мен бір жөнелту терезесін бөліседі.

Контейнердің қоймасы тапсырыс бойынша расталады — стандартты жоспарымыз бойынша 40 фут штаб-планына қатарынан алты жәшік, әр жолы нақты өлшемдермен қайта тексеріледі. Қосалқы модульдер мен қару жинақтары іске қосу бөліктерін бірге ұстау үшін бір контейнерде жүреді.

Сауда шарттары FOB, CIF, CFR немесе DDP толық экспорттық құжаттармен Yueqing. Концентраторлық жобалар үшін біз орнату құжатын да береміз: электр схемасы, іргетас сызбасы және жүктемені басқару конфигурациясының нұсқаулығы.

Хаб операторларына қолдау көрсету құрылымы

Бір кабинетке екі жыл. Концентратор масштабында жүкті күтпей, бір қосалқы модульді және бір мылтық жинағын орнында ұстауға кеңес береміз.

Орындағы қосалқы бөлшектер пайдаланылған кезде Чжэцзяннан жинақталған қосалқы бөлшектерді 48 сағаттық жөнелту.

Қашықтан OCPP диагностикасы және микробағдарламаны қолдау; жүктеуді басқару сценарийлері біздің инженерлермен реттеледі.

Тоқсан сайынғы техникалық қызмет көрсету терезесі: сүзгіні тазалау, шинаның қайта айналу моменті, зеңбіректің барлық төрт контактісі тексерілді.

Бейне қоңырау арқылы іске қосу бақылауы, сонымен қатар ауысымдағы қызметкерлер үшін операцияны тапсыру құжаты.

360 кВт үшін сайт деңгейіндегі жұмыс ережелері

Қате: министрлер кабинетінің қатал сұраныс төлемдері бар тарифке кіруіне рұқсат беру. Оң жақта: уақыт терезесі үшін OCPP жүктеме шектерін орнату — энергия кейінірек келеді, есепшот қысқарады.

Қате: су қабылдағыш жағын белгілермен немесе бағаналармен жабу. Оң жақта: 40 см бос орын және ай сайынғы сүзгіні тексеру; ауа ағыны - салқындату жүйесі.

Қате: 50С қоршаған ортада толық 360 кВт күту. Оң жақта: нұсқаулықтағы құлдырау қисығын оқып, сайт командасына тамыз айының шын мәнінде не беретінін айту.

Қате: қосалқы модульді ылғалды кез келген жерге қою. Оң жақта: қосалқы бөлшектерді үй ішінде сақтау; айдан кейін орнатылған ылғалды модуль ерте істен шығып, зарядтағышты кінәлайды.

Қате: декорация ретінде жарық диодты диапазон түстерін пайдалану. Оң жақта: сайт маңдайшаларындағы түс мағыналарын стандарттау түнгі жүргізушілер оларды бірден оқиды.

Өткізу қабілеті жоғары концентраторлардың оператор жазбалары

Сауд Арабиясындағы автожол сервистік плаза операторы шкафты батарея буферімен және шатырдағы күн батареясымен жұптайды. Ең жоғары маусымда буфер таңертеңгі қарбаласты тасымалдайды, ал тор арнасы оның қақпағының астында қалады; ол сұраныс шотын біркелкі ұстау үшін OCPP жүктемені басқаруды несиелейді. Оның шағымы: 50С температурада шкаф ол күткеннен ертерек жұмыс істейді — нұсқаулықтың қисығы дұрыс болды, бірақ ол сатылымға әкелгенін қалады.

Германиядағы логистикалық хаб жүк көліктері мен фургондарды екі шкаф арқылы жүргізеді. Жарық диодты диапазон түнгі айналымды айтарлықтай қысқартады - драйверлер оқу экрандарының орнына жасыл жолақты көздейді. Кішігірім мәселе: бірінші контейнердің жәшіктерінде көтергіш көздер болмағандықтан, оның экипажы белдіктерді бұрмалаған; біз кейінгі жеткізілімдерге көз қостық.

Түркияның қалалық депосы кабинетті энергияны басқару жүйесімен біріктірді; бір қару OCPP деректері енді флоттың ай сайынғы шығындары туралы есептерді береді. Кішігірім алаңдаушылық: микробағдарлама жаңартулары үшін техникалық қызмет көрсету терезесі қажет, оны тәулік бойы жұмыс істейтін қойма жоспарлауы керек — қашықтан жаңартуды жоспарлау біздің жол картамызда.

Хаб және тор туралы жиі қойылатын сұрақтар

С: 360 кВт шкаф үшін қандай трансформатор қажет?

A: 380 В берілісіндегі шамамен 550А толық жүктеме желісінің тогын жоспарлаңыз; Көптеген сайттар 400-500 кВА трансформаторды пайдаланады немесе екі арнаға бөлінген. Тапсырыс бермес бұрын жергілікті кернеу мен кодты растаңыз.

С: Шкаф кішірек қосылымда жұмыс істей ала ма?

A: Иә — OCPP жүктемені басқару қақпақтары артқы жақтан жалпы тартылады, сондықтан шкаф шыңдар кезінде дроссель арқылы, айталық, 250 кВт рұқсатта жұмыс істей алады. Сіз толық шкафты сатып алып, торды кейінірек өсіресіз.

С: Сақтау бұл шкафпен қалай жұпталады?

A: Батареяны ең жоғары емес зарядтаңыз, оны таңғы асқынға дейін зарядтаңыз және шкафтың қақпағы торды сұранысты зарядтау шегінен төмен түсіруге мүмкіндік беріңіз. Біздің инженерлер сіздің интеграторыңызбен басқару схемасын қарайды.

С: Төрт мылтық толық шығысы шкафты қызып кете ме?

A: Контроллер кез келген сапар алдында жарияланған азаю қисығы бойымен кесіледі. 50С қоршаған ортада толық 360 кВт ұзақ сеанстар үшін тұрақты болмауы мүмкін; нұсқаулықтың қисығы не күтіп тұрғанын көрсетеді.

С: Бір көліктің максималды мәні қандай?

Ж: 250А төбесімен шектелген: 800В-та шамамен 200кВт, 400В-та шамамен 100кВт. Толық 360 кВт бассейнді бірнеше 800 В көліктері ортақ пайдаланғанда ғана пайда болады.

С: Қандай қосқыштарды конфигурациялауға болады?

A: CCS1, CCS2, GB/T, CHAdeMO және NACS, тапсырыс уақытында әр позицияға тағайындалған. Аралас флоттар үшін аралас конфигурациялар стандартты болып табылады.

С: Хаб сайтта қандай қосалқы бөлшектерді сақтауы керек?

A: Әр шкафқа бір қуат модулі және бір мылтық жинағы - біздің кеңесіміз; екеуі де тез ауыстырылады және екі жылдық кепілдікпен қамтылған, жердегі қор таусылғанда 48 сағаттық жөнелтілім бар.

С: 3-5 кабинетті шығару үшін жеткізу уақыты мен құжаттары?

A: депозиттен 15-20 жұмыс күні; жәшіктер толық экспорттық құжаттармен, серияланған сынақ жазбаларымен және орнату деректерімен бір терезеде жеткізіледі.
