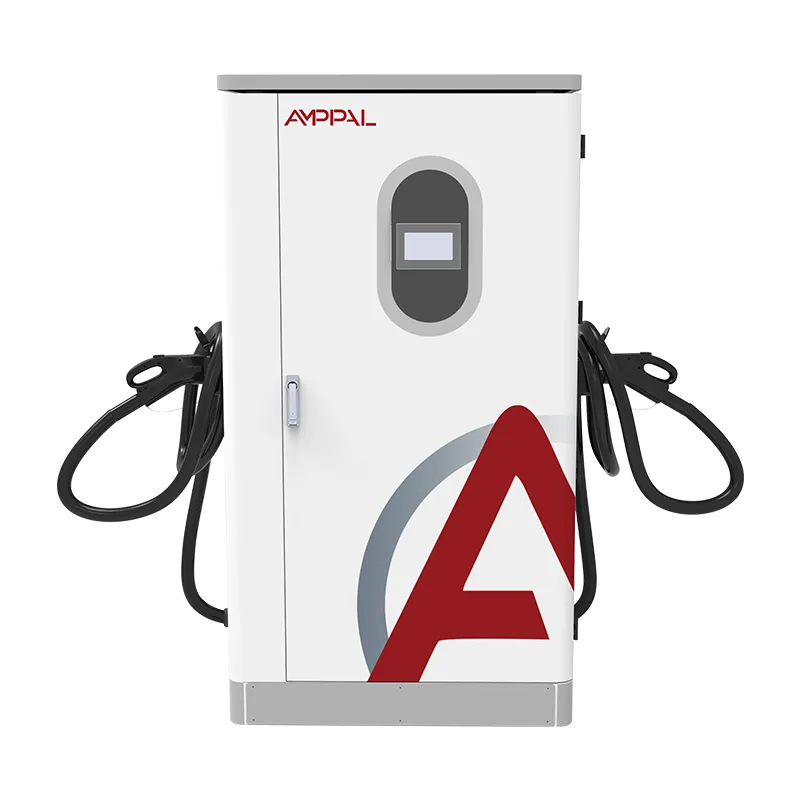

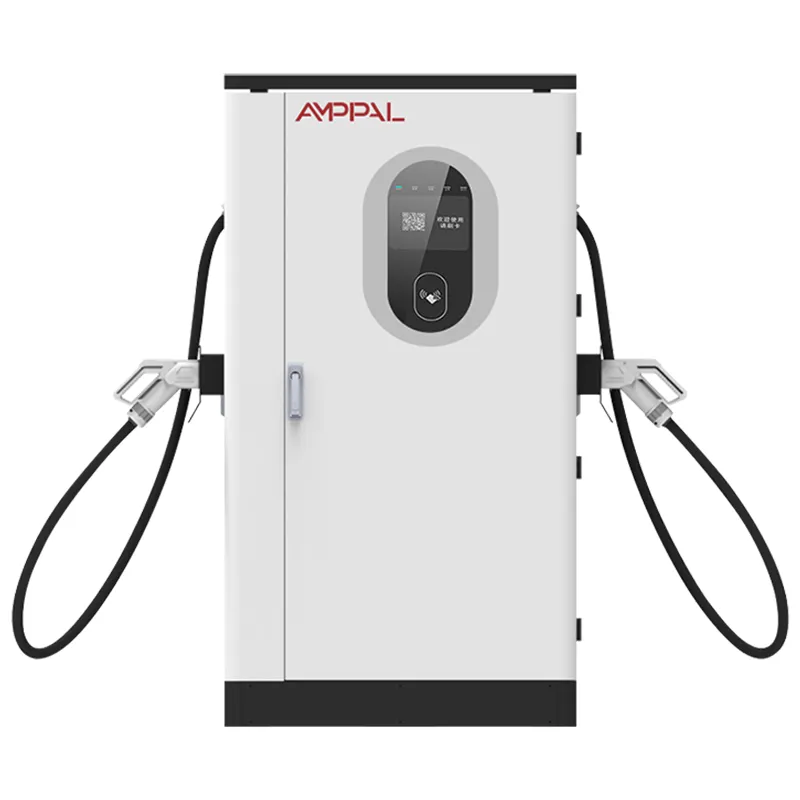

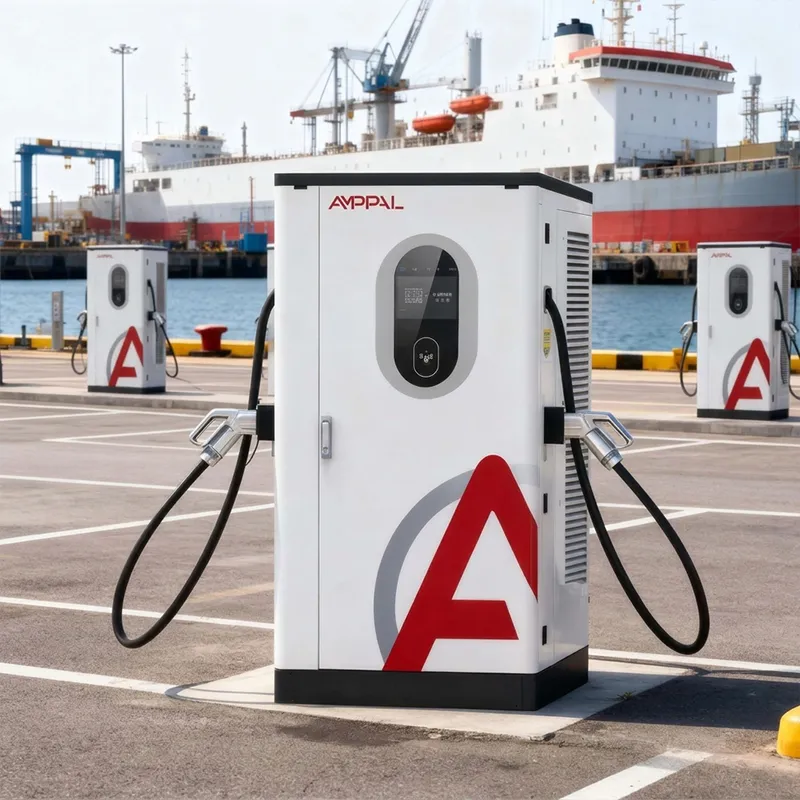

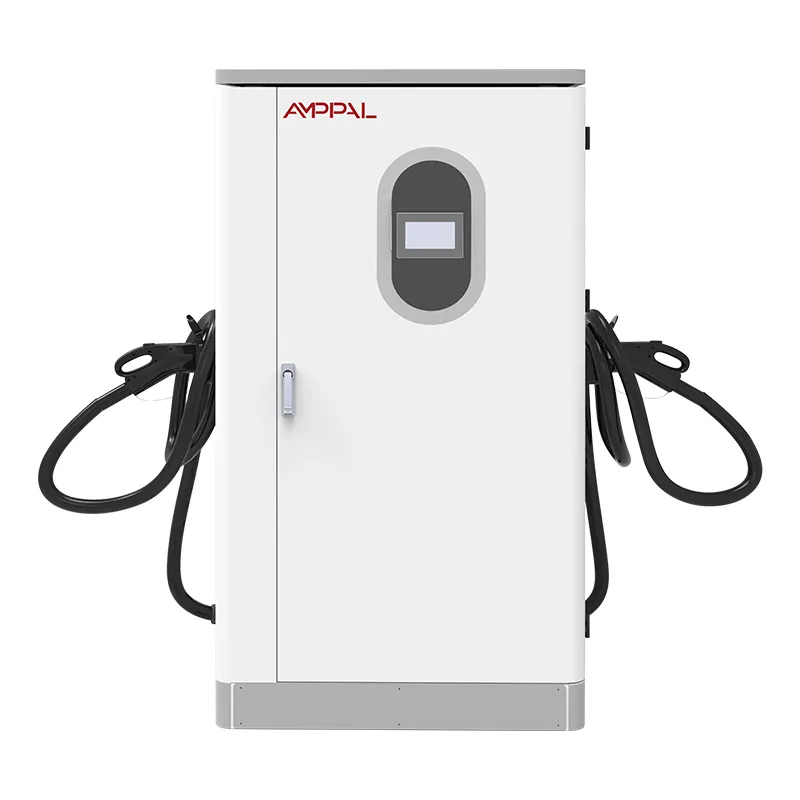

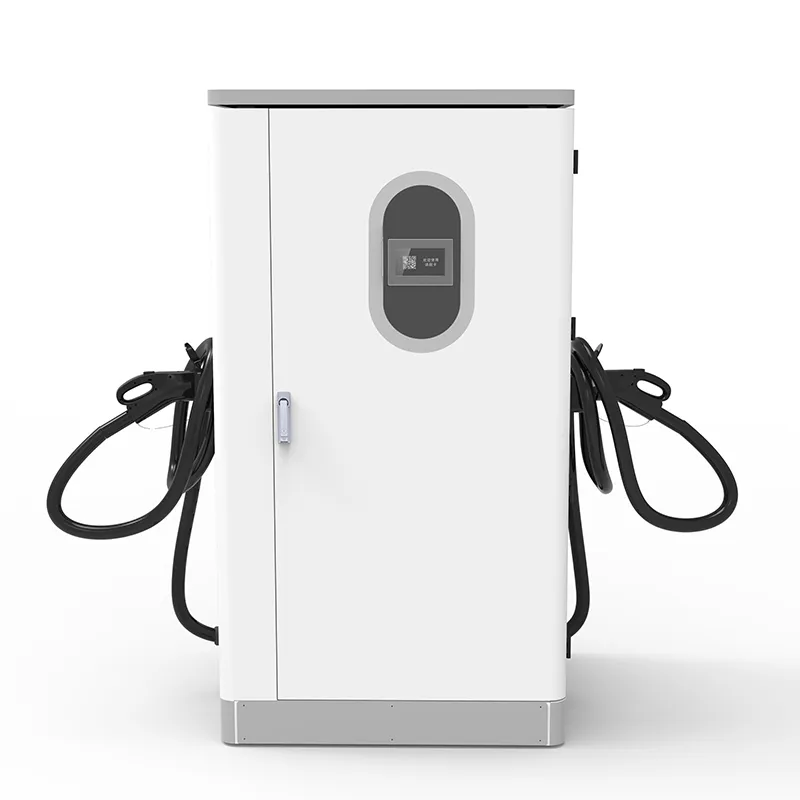

Ірі флот қоймаларына арналған 360 кВт қуатты тұрақты ток электр зарядтау станциясы

Неліктен нашар торларға шыдайтын зарядтағыш шетелде жақсы сатылады?

Лагостағы орнатушыдан, Алматыдағы сайт инженерінен немесе Балидегі қонақ үй иесінен тұрақты ток зарядтағыштарын не өлтіретінін сұраңыз, сонда сіз сұрақты аяқтамай тұрып бірдей жауап аласыз: тор. Түсте төмендейтін кернеу, дизельдік генератор автобусты бөліскен кезде өзгеретін жиілік, ешқандай ескертусіз өшіп қалады - еуропалық желіні ретке келтіруге арналған жылдам зарядтағыштардың көпшілігі алты ай ішінде жиналады.

AF-DC-360 осы жағдайларға арналған. Оның кіріс кезеңі AC380V ±15% және толық 45-65 Гц диапазонын қабылдайды, сондықтан Эр-Риядтағы 50 Гц желіде жұмыс істейтін сол шкаф Сан-Паулуда 60 Гц торда және құрылыс лагерінде 52 Гц генераторда жұмыс істейді — микробағдарламаны өзгерту, аймақтық нұсқа жоқ.

Оны торға төзімді ететін бес инженерлік таңдау

45-65 Гц кіріс диапазоны: 50 Гц және 60 Гц аймақтары арасында жылжытқанда қайта конфигурацияланбайды; алдыңғы ұшы кез келген жиілікті қадағалайды.

±15% кернеуге төзімділік: шамамен 323 В-қа дейін және шамамен 437 В-қа дейінгі кіріс ауылдық торлар кешкі жүктеме кезінде салбырап тұратын тұрақты ток шинасын тірі етеді.

Диапазон бойынша номиналды шығыс: көптеген «кең диапазонды» зарядтағыштар дәл 50/60 Гц сыртында үнсіз төмендейді; бұл құрылғы 45 Гц-тен 65 Гц-ке дейінгі қисық сызығын сақтайды.

IP54 шкафы -25°C-тан +50°C-қа дейін: әлсіз торлары бар жерлерде әдетте қатал климат болады және қоршау екі шағымды бірден өңдейді.

Бөлінген ақаулар журналы бар OCPP 1.6/2.0: кіріс оқиғалары зарядтағыш ақауларынан бөлек жазылады, сондықтан техник қосылымның дұрыс емес жағын кінәлауды тоқтатады.

95% ең жоғары тиімділік: генераторлық қуатта, әрбір босқа кеткен киловатт-сағат желілік қуаттан қымбат тұратын болса, айырмашылық отын шотында көрінеді.

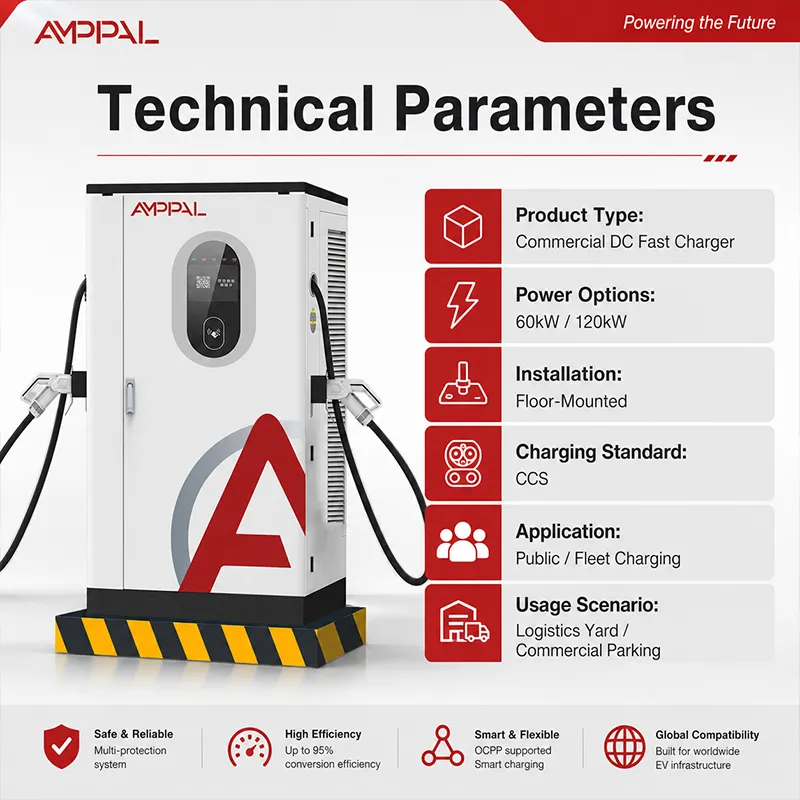

Техникалық сипаттамалар

Бұл шкаф өңдейтін торлар: 50Гц, 60Гц және олардың арасындағы барлығы

50 Гц желі — Еуропа, Таяу Шығыс, Азия мен Африканың көп бөлігі: стандартты үш фазалы қосылым, модификациясыз.

60 Гц желі — Солтүстік және Оңтүстік Америка, Жапония мен Кореяның бөліктері: бірдей блок, бірдей микробағдарлама, түрлендіргіш қорабы жоқ.

Аралдар мен микроторлар — Кариб теңізі, Мальдив аралдары, Филиппиндер: жүктеме қадамдары кезінде жиілік ауытқиды және 45-65 Гц терезе оны сіңіреді.

Дизельдік және газ генераторларының учаскелері — құрылыс қалашықтары, шалғай шахталар, желіні кеңейтуден бұрын салынған станциялар: генераторлар жүктеменің ауытқуы кезінде 48-55 Гц ұстайды; бұл кабинет қозғалмайды.

Кернеудің төмендеуі аймақтары — Сахараның оңтүстігіндегі Африка, Орталық Азия, Индонезия мен Вьетнамның бөліктері: ±15% төзімділік кешкі шыңға дейін сеанстарды өткізеді.

Түрлендіру тізбегінің ішінде: айнымалы ток кірісі, таза тұрақты ток шығысы

Үш фазалы айнымалы ток кіріс кезеңіне енеді, онда белсенді фронтальды түзеткіш оны тұрақты тұрақты ток шинасына түрлендіреді. Басқару тақтасы желі жиілігі мен кернеуді көлік құралының сұрауымен секундына жүздеген рет салыстырады және тұрақты/тұрақты ток сатысын реттейді, осылайша көлік торы сол минутта не істесе де таза, реттелетін тұрақты токты көреді.

Кең жиілік мүмкіндігі сүзгіні бұрмалау емес; ол түзеткіштің басқару микробағдарламасында тұрады. Дрейфтік генератордың қоректенуінде тіркелген 50 Гц зарядтағыш синхрондауды жоғалтады және шығысты төмендетеді. AF-DC-360 тұрақты ток шинасын белгіленген мәнде сақтайды, себебі алдыңғы ұшы кез келген жиілікке қайта құлыпталады — 45 Гц, 60 Гц, 52,4 Гц, бәрі бірдей.

Содан кейін шығыс BMS қол алысуынан кейін келеді: DC200-1000V, 200А дейін, сеанс деректерін жергілікті түрде көрсететін 7 дюймдік сенсорлық экранмен. 95% ең жоғары тиімділік тұрақты ток шинасында өлшенеді — бұл әрбір киловатт-сағат дизельдік отынға ұлттық желіге қарағанда қымбат болғанда маңызды сан.

Кедендік есіктерді ашатын сертификаттар

CE және CB ЕО және Азияның көп бөлігі үшін бірлікті белгілейді; TÜV желісін тексеру тек шоу үлгісін емес, өндіріс процесін қамтиды.

UL сертификаты Солтүстік Америка жобаларын қолдайды және бірнеше нарықтардағы сақтандыру талаптарын жеңілдетеді.

Қытайдың ішкі сатылымдарына арналған CCC; экспорттық папка барлық үш декларация құжатын қамтиды.

45-65 Гц талаптары сыналған, қабылданбайды: әр блоктың кіріс кезеңі өшіру алдында айнымалы жиілікті қамтамасыз етудегі толық жолақ арқылы өтеді.

Қоршау және бекіткіштер 96 сағаттық тұзды спрейден өтеді, бұл Африка мен Кариб теңізінің жағалауындағы учаскелерге қатысты.

-30°C-тан +55°C-қа дейінгі модульдер желіде айналдырылады, бұл шкафтың -25°C-тан +50°C-қа дейінгі рейтингтік деңгейін биік таулы және шөлді нарықтардағы нақты маржасын береді.

Құрамдас бөлік пен дайын зарядтағыш арасындағы сегіз өндіріс қақпасы

1-қақпа: болат жақтаулар FANUC және TRUMPF желілерінде лазермен кесілген және роботпен дәнекерленген, біздің айнымалы ток және тұрақты ток өнімдер ауқымымен бөліседі.

2-қақпа: кез келген электроника оларға жақындамай тұрып, қоршаулар алдын ала өңдеуден және ұнтақ бояудан өтеді.

3-қақпа: түзеткіш және тұрақты/тұрақты ток модульдері тұрақты ток құрастыру желісіне салынған, ESD және тазалықты бақылау үшін айнымалы ток өндірісінен бөлек сақталады.

4-қақпа: әрбір модуль тек жүктеме бойынша тексеріледі — шығыс дәлдігі, толқындық, 20%, 50% және 100% тиімділік.

5-қақпа: айнымалы жиілікті орындық 45-65 Гц аралығын сыпырып, кіріс кернеуін әрбір құрылғыдағы ±15% терезесі арқылы реттейді.

Әлсіз тор үшін сатып алу керек пе? Алдымен осы үш нәрсені тексеріңіз

Сатып алудан бұрын өлшеңіз: сайттың кернеуін бір апта бойы тіркеңіз. Кешкі шыңда ол әдеттегідей 340 В-тан төмен болса, фидер жұмысының қысқаруын немесе трансформатордың шүмегін ауыстыруды жоспарлаңыз, өйткені тіпті ±15% төзімділік еденге ие.

Екіншіден, генераторды тексеріңіз. Егер сіз дизельді отынмен жұмыс істеуді жоспарласаңыз, оны зарядтағыштың 1,5-2 есе мөлшерінде өлшеңіз. Тым кішкентай генератор жиілік пен кернеуді бірге іздейді, ал ешбір кіріс сатысы бұзылған қоректендіруді түзете алмайды.

Адал емес: егер сіздің сайтыңызда тұрақты үш фазалы қуатқа нақты жол мүлде болмаса — желі, генератор жоқ, тек бір фазалы — бұл өнім сізге арналмаған. Сізге аккумулятормен жұмыс істейтін немесе күн гибридті жүйе қажет, біз сізге тапсырысты қабылдағаннан гөрі айтамыз.

Жергілікті жеткізушілер сәйкес келмейтін экспорттық тұтынушылар не алады

Жеткізу тарихының 40-тан астам елдері — БАӘ, Сауд Арабиясы, Ресей, Қазақстан, Өзбекстан, Хорватия, Германия, Франция, Малайзия, Таиланд, Вьетнам, Индонезия, Руанда, Кения, Оңтүстік Африка, Мексика, Бразилия, Чили, Түркия — және бұл тізім әрбір құрылыс туралы хабарлайды.

ПО-да күні көрсетілген 15-20 жұмыс күнін жеткізу уақыты; MOQ - бірінші валидация тапсырыстары үшін бір бірлік.

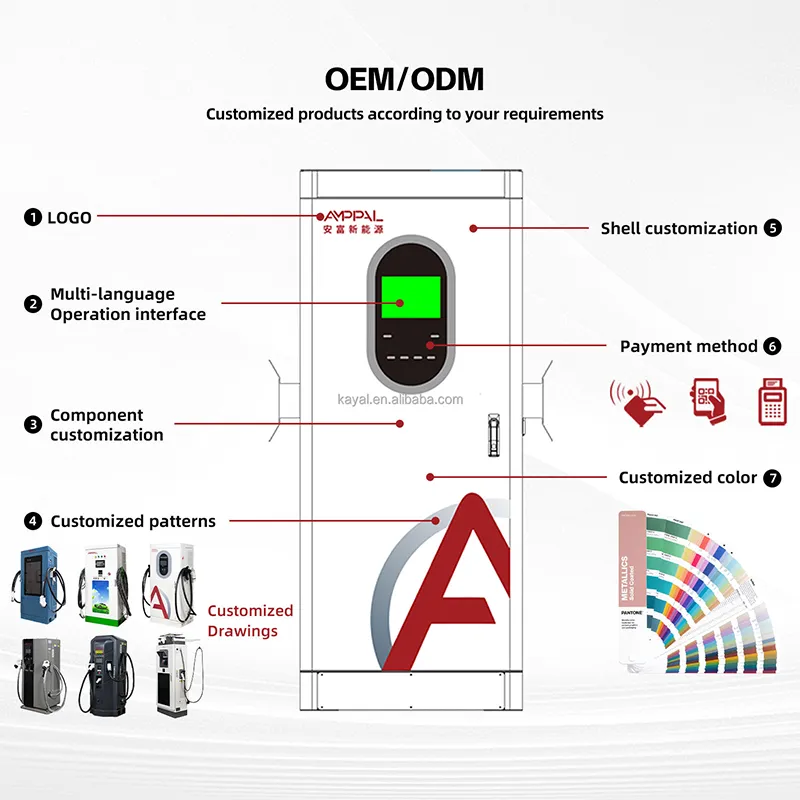

Кабель ұзындығы, қосқыш стандарты, бояу және тапсырыс уақытында теңшелген логотип; кең жиілікті микробағдарлама арнайы сұраныс емес, стандартты болып табылады.

Экспорттық қалтада жіберілген сертификаттар — CE, TÜV, UL, CB, CCC — сонымен қатар бағдарламалық жасақтама командасына арналған толық OCPP құжаттамасы.

Анықтамалар: 500 сұйық салқындатқыш қондырғысы бар NEOM жобасы, Малайзиядағы Sime Darby, Түркиядағы RHG Enerturk — зарядтағыштарды кешірмейтін торларда сынайтын сайттар.

Біз 40-тан астам елге қалай жинаймыз және жеткіземіз

Шкаф зауыттан жүк көтергіш арналары бар паллетке шығады, содан кейін көбік бұрышынан қорғайтын және су өткізбейтін қаптамасы бар фанера жәшігіне түседі. Теңіз жүктері үшін біз кептіргіш пен ылғалдылық көрсеткіш картасын қосамыз — экваторды кесіп өтетін контейнердегі айдың өзіндік климаты.

Біз сіздің портыңызға FOB Ningbo немесе CIF жеткіземіз. Экспорттық пакетте коммерциялық шот-фактура, орау парағы, жүкқұжатты қолдау және CE/TÜV декларациялары бар, сондықтан сіздің кеден брокеріңіз кеме әлі теңізде болған кезде алдын ала құжат бере алады.

Аралас жүктемелер әдеттегідей: 20 фут контейнерге бірнеше шкафтар, сонымен қатар қосалқы модульдер мен кабельдер кіреді. Біз паллет жоспарын сіздің экспедиторыңызбен үйлестіреміз, сондықтан ештеңе қондырмаға құжаттар толтыруды күтпейді.

Сіз 14 сағаттық ұшатын жерде болған кезде дала қызметі

Екі жылдық мерзім. Тор сапасы нашар болған жағдайда, алдыңғы түзеткіш теріс әрекетті қабылдайды; біздің кепілдігіміз оны жеткізу шарттары туралы даусыз қамтиды.

Қосалқы модульдер мен тақталар 3-5 жұмыс күні ішінде жинақталады және жөнелтіледі; орнында сақталған қосалқы түзеткіш модулі ауысым кезінде тоқтап қалу уақытын сақтайды.

OCPP арқылы қашықтан ақауларды оқу: біздің инженерлер журналды шығарып, кіріс оқиғаларын зарядтағыш ақауларынан ажыратады және техникке бейне қоңырау арқылы басшылық жасайды.

Жергілікті электриктерге арналған іске қосу нұсқаулығы — біз «үйретілген орнатушыны алайық» бұл желідегі бірінші тұрақты ток зарядтағыш болып табылатын нарықтарда сәтсіздікке ұшырайтынын білдік.

Үлкенірек сайттар үшін жыл сайынғы шолу: жиілік шектері, құнсыздану қисықтары және OCPP соңғы нүктелері қашықтан тексеріліп, жаңартылды.

Әлсіз торлардағы зарядтағыштарды өлтіретін бес жұмыс әдеті

Қате: қоректендіргішті қатты іске қосылатын үлкен қозғалтқышпен бөлісу және әр іске қосу кезінде өшуді көру. Оң жақта: зарядтағышқа өзінің фидерін немесе жұмсақ іске қосу құралын беріңіз; енгізуге төзімділік үздіксіз теріс пайдалану емес, құлдыраудан аман қалады.

Қате: «отынды үнемдеу үшін» дизельдік генераторды минималды жүктемеде іске қосу және тұрақты жиілікті күту. Оң жақта: генераторды дұрыс жүктеңіз немесе батарея буферін қосыңыз; 45 Гц-тен төмен жиілік кез келген төзімділік шегінен тыс.

Қате: шкафты ауа ағыны жоқ болат сарайға қою және түскі уақытты азайту кезінде торды айыптау. Оң жақта: желдету схемасын ұстаныңыз; 95% тиімділік әлі де 5% жылу ретінде қабылдамайды.

Қате: 50Гц және 60Гц әртүрлі өнімдерді қажет етеді. Оң жақта: бір бөлік нөміріне тапсырыс беріңіз — микробағдарлама 45-65 Гц-ті автоматты түрде қадағалайды — бірақ зауыт стенді осы жиілікте сынақтан өтуі үшін аймағыңызды айтыңыз.

Қате: орнатудан кейін кіріс кернеуі журналын тоқтату. Оң жақ: журнал жүргізуді жалғастыру; тор уақыт өткен сайын нашарлағанда — жаңа зауыт, ескірген трансформатор — зарядтау құрылғысынан бұрын журнал сізге хабарлайды.

Күшті күшке ие үш нарықтың дауыстары

Балидегі қонақ үй мен сауда орталығының иесі, Индонезия: "Күн сайын кешке кондиционер қосылған кезде аралдық торымыз төмендейді. 360 сеанстары арқылы ескі зарядтағыш тоқтатылатын еді. OCPP бақылау тақтасы тек ағылшын тілінде жұмыс істейді — біздің қызметкерлер оны үйренді, бірақ бахаса гид бір апта үнемдейтін еді."

Қазақстандағы автомагистраль станциясының операторы: "Біз дизельді резервтік желімен жұмыс істейміз. Генератор алған кезде жиілік 52 Гц шамасында болады және бұрынғы қондырғыларымызды өшіретін. Бұл шкаф тіпті жыпылықтаған жоқ. Тітіркену: жазда экранның жарқырауы; біз қарапайым сорғышты орнаттық."

Кениядағы логистикалық компания: "Найроби желісін пайдалануға болады, бірақ кешкі сағат 18:00-де қатты шөгеді. Біз біреуін үш ай бойы тексергеннен кейін екі блок сатып алдық. Жалғыз ақаулық 30-шы аптада желдеткіштің шуы болды; қосалқы бөлік бес жұмыс күнінде жөнелтілді.

Сатып алушылар бізге қоятын тор және үйлесімділік сұрақтары

С: Бірдей шкаф 50Гц және 60Гц желілерінде жұмыс істей ме?

A: Иә. Кіріс кезеңі 45-65 Гц қамтиды, ал зауыттық орындық жіберу алдында толық жолақты сыпырып алады.

С: Кернеу қаншалықты нашар болуы мүмкін?

A: AC380V ±15%, сондықтан кіріс терминалдарында шамамен 323В - 437В; оның астында кабинет өзіне зиян келтірмей, өзін қорғайды.

С: Ол дизельдік генераторда жұмыс істей ала ма?

Ж: Иә, егер генератор зарядтағыштың 1,5-2x тартылуында болса және жүктеме кезінде жиілікті 45-65 Гц аралығында ұстаса.

Q: Шығу диапазоны дегеніміз не?

A: 0-200А кезінде DC200-1000V, 95% ең жоғары тиімділік; ол 400В және 800В көліктерге қызмет көрсетеді.

Q: Қандай қосқыштар бар?

A: CCS1, CCS2, GB/T, CHAdeMO және NACS — тапсырыс беру кезінде қоспаңызды көрсетіңіз; кабель ұзындығы жол элементі болып табылады.

С: Экспорттық бірліктермен қандай сертификат беріледі?

A: CE, TÜV, UL, CB және CCC құжаттары экспорттық қалтада жеткізіледі.

С: Жеткізу уақыты және ең аз тапсырыс қандай?

A: 15-20 жұмыс күні, MOQ бір бірлік.

С: Тор сапасының нашарлығы кепілдікті жояды ма?

A: Жоқ. Екі жылдық стандарт, оның ішінде енгізу кезеңі; диагноз шынайы болуы үшін біз кіріс оқиғаларын тіркейміз.
