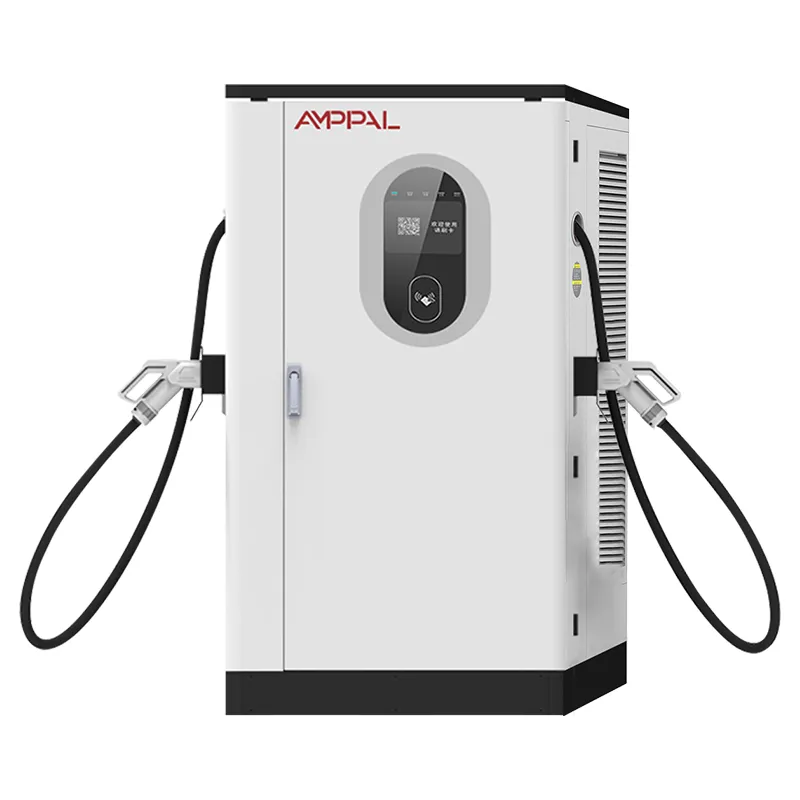

Жоғары вольтты флотты зарядтауға арналған 480 кВт ультра жоғары қуатты тұрақты электр қуатын жылдам зарядтау құрылғысы

480 кВт шкаф станцияның беделі үшін не істейді

Ешкім 480 кВт шкафтың жанынан өтіп, оның не істейтінін сұрамайды. Неліктен көрші станцияда жоқ деген сұрақ туындайды. AMPPAL 200-ден астам зарядтау станцияларын салып, жұмыс істейді, ал 480 кВт-тық қондырғылар флагмандық алаңдарды бекітетін қондырғылар болып табылады — станция қораптар қатары емес, инфрақұрылымның көрнекті орны екендігі туралы көрінетін мәлімдеме.

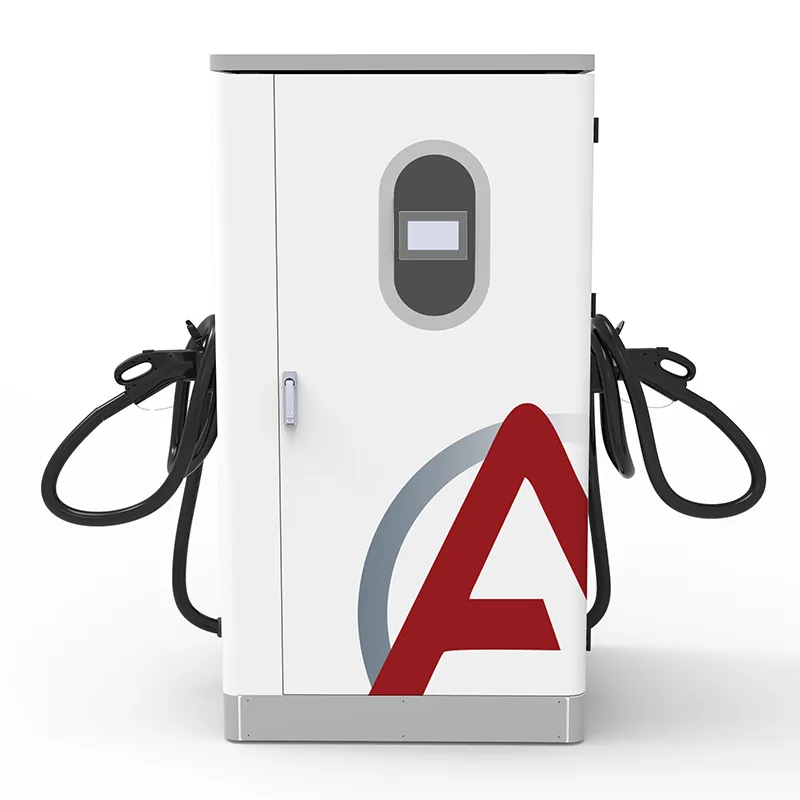

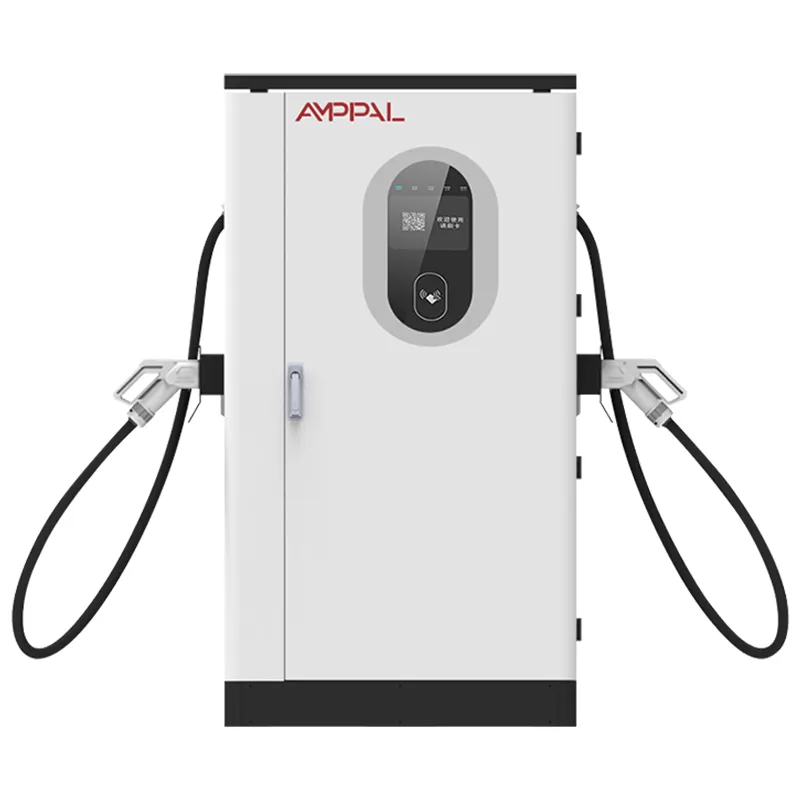

Бұл шкаф AF-DC біріктірілген желісінің жоғарғы бөлігі: 45-65 Гц жиілікте AC380V±15% қабылдайтын және 95% ең жоғары тиімділікпен 200А дейін DC200-1000V жеткізетін 1000 × 900 × 1850 мм едендік құрылғы. Бұл клиент біздің флагмандық станцияларымыз немен жұмыс істейтінін сұрағанда, біз көрсететін құрылғы.

Бұл кабинеттің флагмандық белгіні алып жүруінің алты себебі

480 кВт қуат тақтайшасының қуаты станцияға сан қояды: 800 В көліктер көптеген бәсекелестердің шкафтары көтере алмайтын жылдамдықпен ток тартады және техникалық кесте бірінші көлік келгенге дейін маркетингтік активке айналады.

800 В толқынына дайын: DC200-1000V терезесі қазірдің өзінде 800 В жолаушылар вагондарының 2025-2026 буынын қамтиды, сондықтан шкафқа орта қызмет мерзімінде жабдықты жаңарту қажет емес.

Флагмандық міндетте 95% ең жоғары тиімділік: күніне 1500 кВт/сағ жұмыс істейтін станция нақты ақшаны 90% бірліктен үнемдейді — шамамен 75 кВт/сағ қалдық жылу өндірілмейді.

IP54 -25°C-тан +50°C-қа дейін жұмыс істейді: флагмандық сайттар қалалық алаңдар мен автожол алаңдарында ашық ауада отырады, бұл ауа-райында аз қоршауларды тыныш өлтіреді.

Толық қосқыштар жинағы — CCS1, CCS2, GB/T, CHAdeMO және NACS — сондықтан бір флагмандық шкаф аралас халықаралық флоттарға және екінші сатып алусыз жалға берілетін EV трафигіне қызмет етеді.

Қашықтан басқаруы бар OCPP 1.6/2.0: біздің станцияның жұмыс тобы сіз алатын бірдей бақылау тақтасын пайдаланады және 7 дюймдік HMI сілтеме төмендеген кезде жергілікті қалпына келтіруді қамтиды.

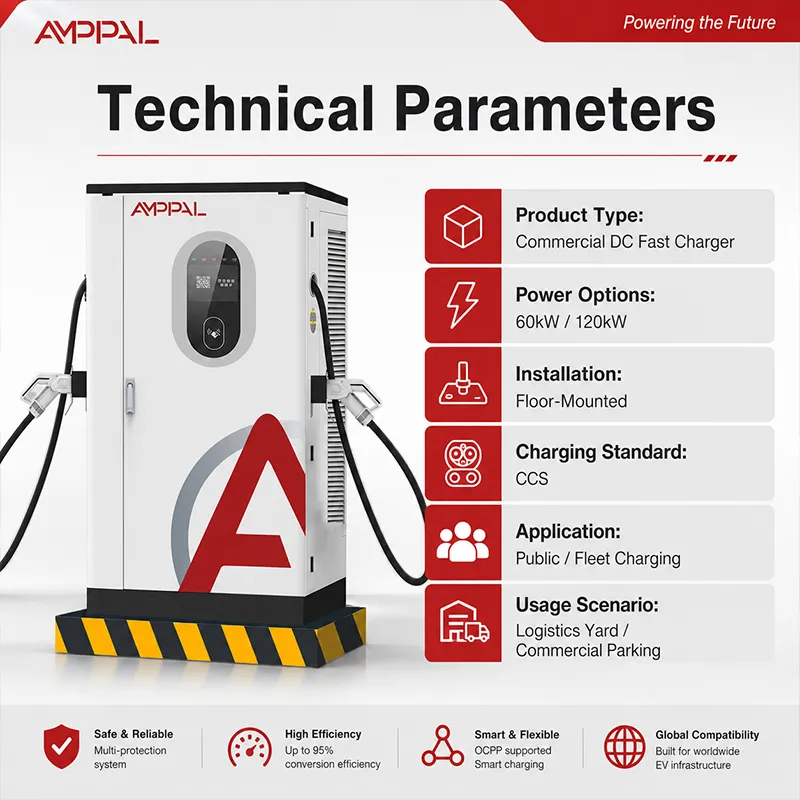

Техникалық сипаттамалар

Landmark зарядтағышы өзі үшін төлейтін жерде

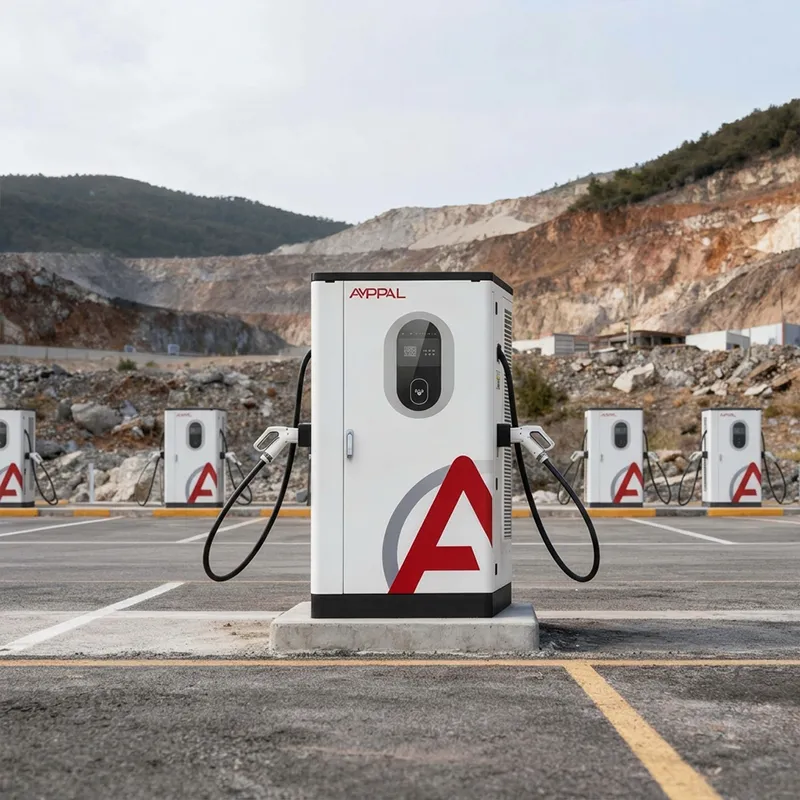

Флагмандық автожол алаңдары: алдыңғы қатардағы 480 кВт шкаф - бұл дәліздегі «зарядтау аялдамасы» мен «зарядтау аялдамасы» арасындағы айырмашылық.

Әуежай мен қонақүй алаңдары: жоғары санатты қонақтар мен жалға алу парктері мүлікті зарядтау тәжірибесі бойынша бағалайды, ал қысқа сессиялар жоғары шығанақ айналымын білдіреді.

Қала орталығындағы суперзарядтау тораптары: жер қымбат, сондықтан шаршы метрге шаққандағы қуат – метрика — бір 480 шкаф кеңістік тапшы жерде өнімді шоғырландырады.

Showroom және OEM серіктес сайттары: бренд оқиғалары, сынақ-драйв парктері және медиа күндері көлікті ешқашан баяу етіп көрсетпейтін зарядтағышты қажет етеді.

Желі операторлары үшін дәлізді жоспарлау: флагмандық шкафтар жаңа бағытты бекітеді және желі тығыздалмай тұрып нақты 800 В сұранысын өлшейді.

Бір кабинет станцияның ең жоғары сұранысына қалай қызмет етеді

Негізде біздің басқа біріктірілген шкафтарымыз сияқты архитектура орналасқан, әрі қарай итеріледі: үш фазалы айнымалы ток кірісі, тұрақты шинаға түзетілді, содан кейін көлік құралының BMS сұраулары бойынша реттелетін тұрақты ток. Басқару кеңесі сеанстарға төрелік етеді, сондықтан ең жоғары сұраныс күресу емес, басқарылады.

Станция деңгейіндегі оқиға - 480 флагмандық сөзді алатын жер. Ол OCPP 1.6/2.0 тілінде сөйлейтіндіктен, сеанстар, бос тұру уақыты және қуатты бөлісу станцияның бақылау тақтасын нақты уақыт режимінде береді; Операторлар кезек тәртібін көреді және сол түсте бағаны немесе шығанақ бөлуді реттейді.

800 В дайындығы - бұл ұран емес, қуат сатысының фактісі. 400В автомобильді басқаратын дәл сол тұрақты ток шинасы оның сұранысы бойынша шығанақтағы келесі көлік үшін 800В класты шығысқа қадам жасайды.

Флагмандық шағымның артындағы сапа қақпалары

CE, CB, UL, TÜV және CCC: толық сертификаттар жиынтығы және TÜV инспекциясы алтын үлгі емес, біздің өндірістік желіні қамтиды.

Әрбір шкаф шығанақтан шықпас бұрын ақауларды тіркеумен бірге 4 сағаттық толық жүктемемен күйдіру жұмысын жүргізеді; деректер файлы сериялық нөмірмен мұрағатталады.

Кіріс кезеңдері айнымалы жиілікті орындықтағы 45-65 Гц диапазонында өтеді, өйткені флагмандық станциялар да жетілмеген торларда өмір сүреді.

Корпус пен бекіткіштерге 96 сағаттық тұз спрейі, сонымен қатар IP54 талаптарын тексеру үшін соңғы тексеру кезінде есік тығыздағыштарына су ағыны сынағы.

-30°C-тан +55°C-қа дейінгі номиналды модульдер құрастыру алдында температуралық циклден өтеді, бұл шкафтың -25°C және +50°C рейтингтік шегін береді.

Әрбір сериялық нөмір сынақ жазбаларына сілтеме жасайды — флагмандық станция қоңырау шалғанда, біз жадымызды емес, файлды тартамыз.

480 құрылысы: Лецин зауытындағы сегіз қадам

1-қадам: болат жақтаулар лазермен кесіліп, роботпен дәнекерленген, Лецин қаласындағы FANUC және TRUMPF ұяшықтарында, біздің айнымалы ток және тұрақты ток желілеріміз бірдей құрал жасау тәртібін бөліседі.

2-қадам: қоршаулар алдын ала өңдеуден және ұнтақ жабындысынан өтеді, егер сіз OEM тапсырыс берсеңіз, түс станцияңыздың киіміне сәйкес келеді.

3-қадам: қуат модульдері ESD және тазалықты бақылау үшін айнымалы ток өндірісінен оқшауланған арнайы тұрақты ток желісіне жиналады.

4-қадам: әрбір модуль жүктеме бойынша сыналған және температуралық циклде — шығыс дәлдігі, толқындық, тиімділік 20%, 50% және 100%.

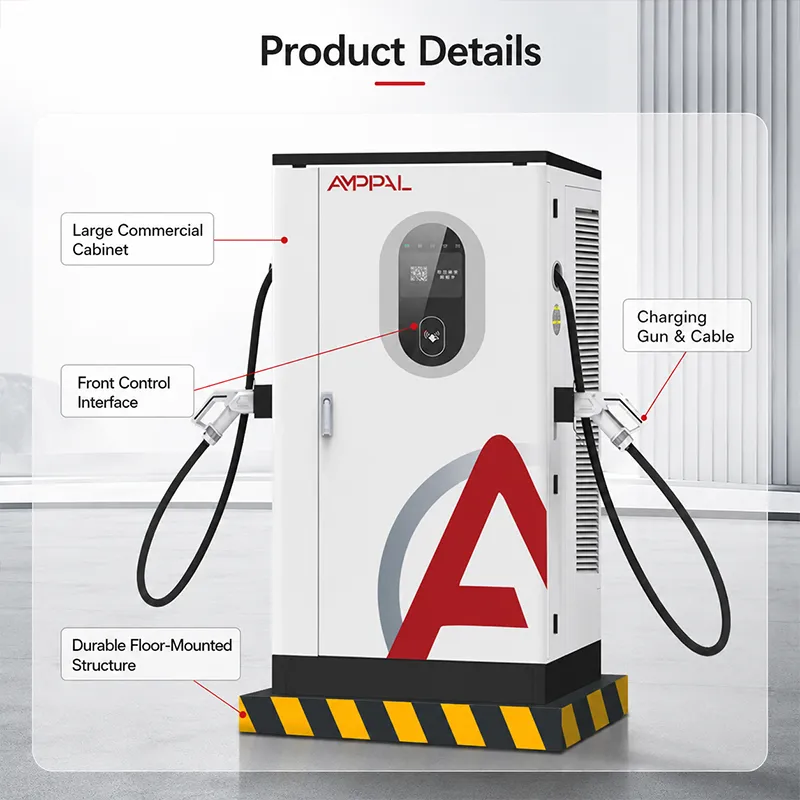

5-қадам: шкафты құрастыру модульдерді, контакторларды, шиналарды, басқару тақтасын және 7 дюймдік HMI орнатады.

6-қадам: сымдар бұрау моменті басқарылатын аяқтау арқылы сайт сызбасына салынған, содан кейін есік тығыздағыштар су ағынына қарайды.

Флагмандық немесе Overkill? Қашан өткізіп жіберу керектігі туралы адал кеңес

Станция өнім болған кезде 480 сатып алыңыз — фирмалық хаб, дәліздің якорьі, билбордқа қоятын сайт. Егер сіздің сайтыңыздың идентификациясы «тағайындалған орын» емес, «ыңғайлы толтыру» болса, 360 кВт немесе 320 кВт шкаф аз ақшаға утилитаның көп бөлігін жеткізеді.

Сайттың күші - нағыз қақпашы. 480 кВт тақтайша маңызды үш фазалы беруді сұрайды; егер қызметтік бағдарлама сіздің учаскеңізді 250 кВт-қа дейін шектесе, 480 шкаф қағаз жолбарыс болып табылады.

Көлік қоспасы туралы адал болыңыз. Егер сіздің трафигіңіз шамамен 100 кВт тарылатын 90% 400 В автомобильдер болса, 480-нің ең көп бөлігі бос тұрады; сіз болашақ сұраныс үшін төлейсіз.

Неліктен станция операторлары көрнекті орындар үшін AMPPAL таңдайды?

Біз 200-ден астам станцияны өзіміз басқарамыз — 480 — брошюра үлгісі емес, өз жұмыс уақытымызды есептейтін шкаф.

PO-да күні көрсетілген 15-20 жұмыс күні және бір бірліктен тұратын MOQ бір тексерілген шкафтан флагмандық масштабтауды көрсетеді.

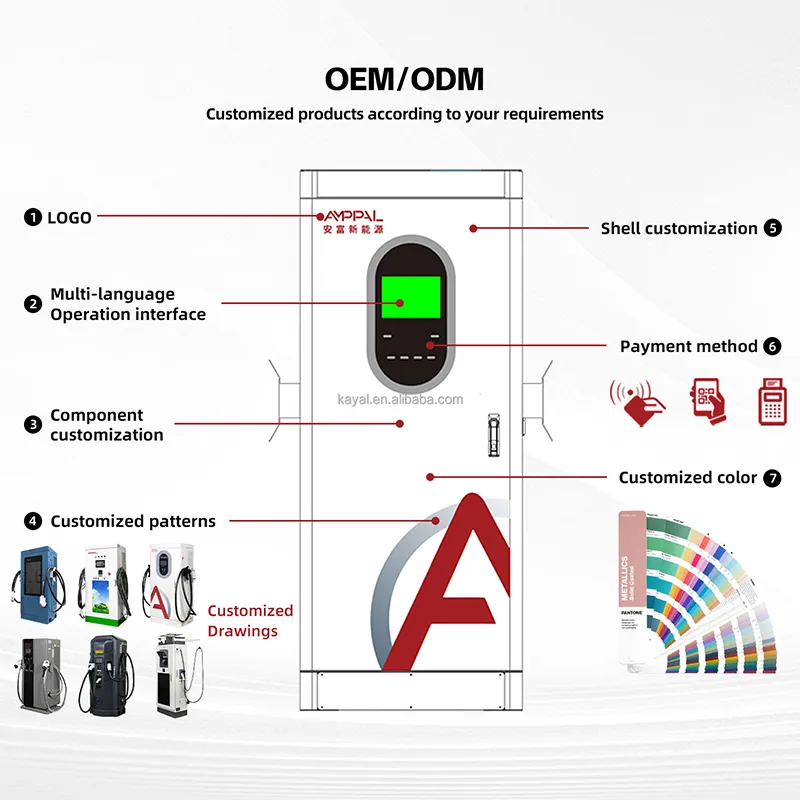

Үйкеліссіз OEM/ODM: станцияның литериясы, кабель ұзындығы, қосқыш қоспасы және тіпті тапсырыс уақытында теңшелген бақылау тақтасының бренді.

Сертификаттар мен сынақ файлдары құрылғымен бірге жеткізіледі; сериялық нөмір аудиторларыңыз үшін жазылу және жиілікті тазалау деректеріне сілтеме жасайды.

Анықтама тереңдігі: NEOM 500 бірлік сұйықтықпен салқындатылған тапсырысы, Малайзиядағы Sime Darby, Түркиядағы RHG Enerturk — біздің жабдықты ең көрінетін сайттарына орналастырған серіктестер.

480 кВт шкафты жеткізу: жәшік, контейнер, құжаттар

1000 × 900 × 1850 мм шкаф көбік бұрыштары мен су өткізбейтін қаптамасы бар фанер жәшікте тік күйде жеткізіледі; паллет арналары жүк көтергіш қозғалысын таза ұстайды. Ұзын теңіз аяқтары үшін біз кептіргіш пен ылғалдылық көрсеткіш картасын қосамыз.

Біз сіздің портыңызға FOB Ningbo немесе CIF жеткіземіз. Экспорттау қалтасында коммерциялық шот-фактура, орау тізімі және CE/TÜV/UL/CB/CCC декларациялары бар, сондықтан кедендік ресімдеу мен ашу кестеңіз бір-бірімен соғыспайды.

Флагмандық шығарылымдар көбінесе шкафтарды, қосалқы модульдерді және брендке сәйкес келетін аксессуарларды бір контейнерде біріктіреді; біз экспедиторыңызбен паллет картасын жоспарлаймыз және жүк машинасы зауыттан шыққанға дейін тиеу жоспарын растаймыз.

Белгілі станцияны желіде ұстау: Қызмет көрсету шарттары

Екі жылдық стандарт. Флагмандық сайттарда біз әдетте ұзартылған қызмет көрсету келісімшартын келісеміз — бағдарлы станциядағы жұмыс уақыты кепілдік сызығынан артық.

Қосалқы модульдер, контакторлар, HMI және басқару тақталары жинақталады, 3-5 жұмыс күні жөнелтіледі — немесе келісімшарт алаңдары үшін 24 сағаттық әуе тасымалы опциясы.

Жеке станцияның операциялық тобының қашықтан бақылауы: біз сіздің операторыңыз көретін OCPP бақылау тақтасын көреміз және тұтынушылардан бұрын аномалияларды белгілейміз.

Алғашқы тапсырыстарға енгізілген қашықтан немесе жергілікті инженермен бірге іске қосу күні — флагмандық сайттар іске қосылғаннан кейін емес, іске қосу кезінде жұмыс істейді.

Тоқсандық денсаулық туралы есеп: сеанс деректері, бұзылу оқиғалары, қосқыштың тозуы — бейне қоңырау арқылы топпен қаралады.

480 кВт бюджетті ысырап ететін сайтты жоспарлау қателері

Қате: флагмандық шкафты ешбір жүргізуші көрмейтін «жолдан тыс» алыс бұрышқа қою. Оң жақта: оны алдыңғы қатарға қойыңыз — шкаф станцияның маңдайшасы және оның жұмысының бір бөлігі қарастырылуда.

Қате: 250 кВт қуат қалпақшасында 480 кВт шкафты сатып алу және сеанстар баяу жұмыс істегенде зарядтағышты кінәлау. Оң жақта: алдымен арнаны растаңыз; Біз трансформатордан күтілетін өлшемдерді белгілейміз, тақтайшадан емес.

Қате: кезек дизайнын елемеу және бір баяу 400 В көлік құралының флагмандық шығанағын бір сағатқа алуына рұқсат беру. Оң жақта: OCPP жүйесінде сеанс саясаттары мен бос тұру ақысын орнатыңыз, сонда шығанақ айналады.

Қате: шкафты мылтық кабелі екінші қатардағы портқа жете алмайтын жерге орнату. Оң жақта: қозғалыстағы ең ұзын көлікпен жетуді өлшеңіз; кабель ұзындығы тапсырыста себеппен көрсетіледі.

Қате: 7 дюймдік HMI-ді билборд ретінде қарастыру және оны күні бойы тікелей күн астында қалдыру. Оң жақ: бетті көлеңкелеу — экран оператор құралы болып табылады және ол күн сәулесінен ұзағырақ жұмыс істейді.

Станция иелері флагмандық басқару туралы не айтады

Сауд Арабиясындағы тас жол дәлізінің операторы: "Біз бір 480 кабинетімен аштық және бәсекелестің орнына біздің қақпамызда кезектің пайда болуын бақылап отырдық. Алты айлық 800В трафик, зарядтаудың нөлдік ақаулары. Бояу апта ішінде шөлді күн сәулесінде шаң сақиналарын көрсетті — косметикалық, бірақ біз жалаушаның сыртқы көрінісіне мән береміз ".

Малайзиядағы әуежайдың автотұрақ операторы: "Жалға алынған электр машиналары мен жүргізуші көліктері тез арада келеді. 480 премиум үлгілер үшін шығанақты 20 минуттан аз уақыт ішінде тазартады, сондықтан біздің тауар айналымымыз жоғарылады. Біз техникалық қызмет көрсету бригадасына OCPP жағын үйретуге тура келді; шкафтың өзі төрт айда бір рет ақаулық болған жоқ."

Германиядағы OEM салонының серіктесі: "800 В сынақ машиналары бар медиа күні — 480 ешқашан оқиғаға айналмады, бұл зарядтағыштан қалайтын нәрсе. Жеткізу уәде етілген 15-20 жұмыс күніне сәйкес келді. Іске қосу нұсқаулығы тығыз; электрикпен жарты күнді бөліңіз."

Зарядтау станциясының сұрақтары, жауаптары

Сұрақ: 480 кВт қазір қажет пе, әлде болашақ көліктер үшін ме?

A: Екеуі де. 800В көліктер қазірдің өзінде сатылымда; DC200-1000V терезесі бүгін оларға қызмет етеді және аппараттық құралдарды өзгертусіз платформаның келесі буынын қамтиды.

С: Ол қандай нәтиже береді?

A: DC200-1000V 200А дейін, ең жоғары тиімділік 95%, AC380V±15%, 45-65Гц кірісінен.

С: Ол аралас қосқыш стандарттарын өңдей ала ма?

A: Иә — CCS1, CCS2, GB/T, CHAdeMO және NACS тапсырыс уақытында конфигурацияланады.

С: Мен станцияны қалай басқарамын?

A: қашықтағы бақылау тақтасы бар OCPP 1.6/2.0, сонымен қатар жергілікті қалпына келтіру үшін 7 дюймдік HMI; біздің жеке станцияның операциялық тобы бірдей стекті пайдаланады.

С: Ол қандай сертификатқа ие?

A: CE, TÜV, UL, CB және CCC, сериялық нөмірге байланысты сынақ файлдары бар.

С: Жеткізу қанша уақытты алады?

A: расталған PO-дан 15-20 жұмыс күні; MOQ - бір шкаф.

С: Егер сайт торы әлсіз болса ше?

A: Кіріс кезеңі ±15% кернеуге және 45-65 Гц жиілікке шыдайды; Бұдан басқа, тапсырыс бермес бұрын сайтқа трансформатор немесе батарея буфері қажет екенін айтамыз.

С: Орнатқаннан кейін не қамтылады?

A: Екі жылдық стандарт; флагмандық сайттар әдетте жылдамырақ қосалқы жөнелтумен кеңейтілген қызмет көрсету келісімшартына көшеді.
