Электр шинасын зарядтауға арналған 320 кВт жоғары қуатты тұрақты ток ультра жылдам электр зарядтағыш

Жүк көлігі паркі үшін 320 кВт шкаф қандай өзгереді

400 кВт/сағ жүк көлігінің аккумуляторы 120 кВт зарядтағыштың алдына қойылған сәтте флоттың экономикасы ағып кетеді. Бір сеансқа тоқсан минутты қажет ететін күндізгі кабина ауысымына алты жүк көлігі үшін бір жолды байланыстырады.

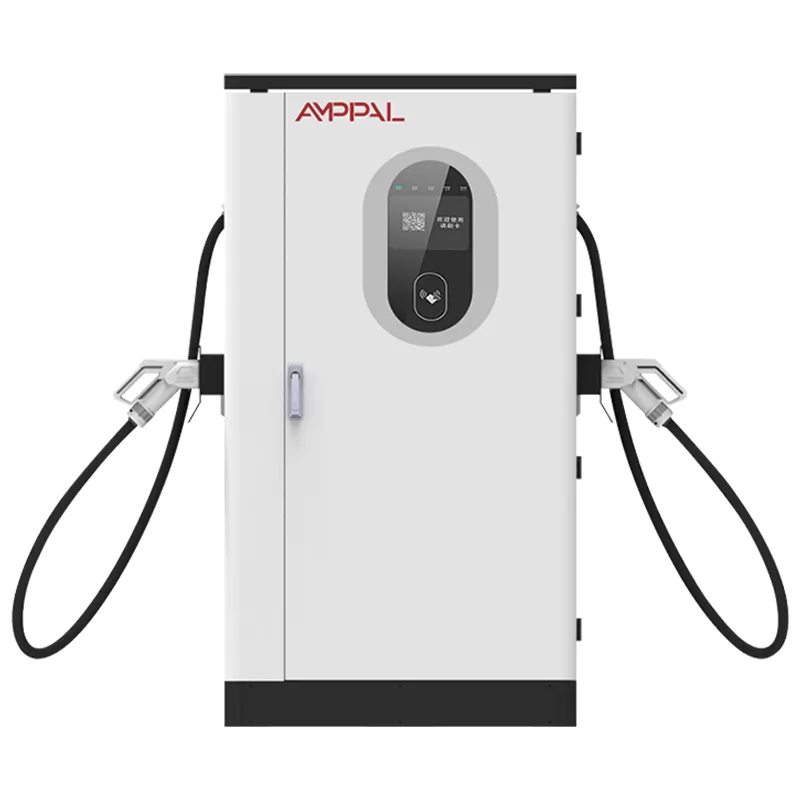

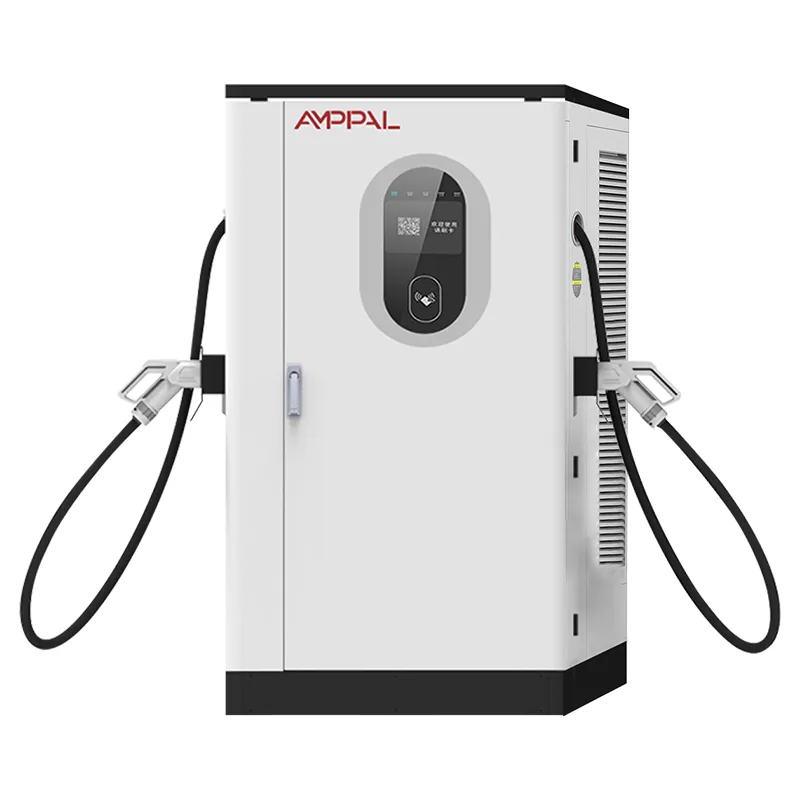

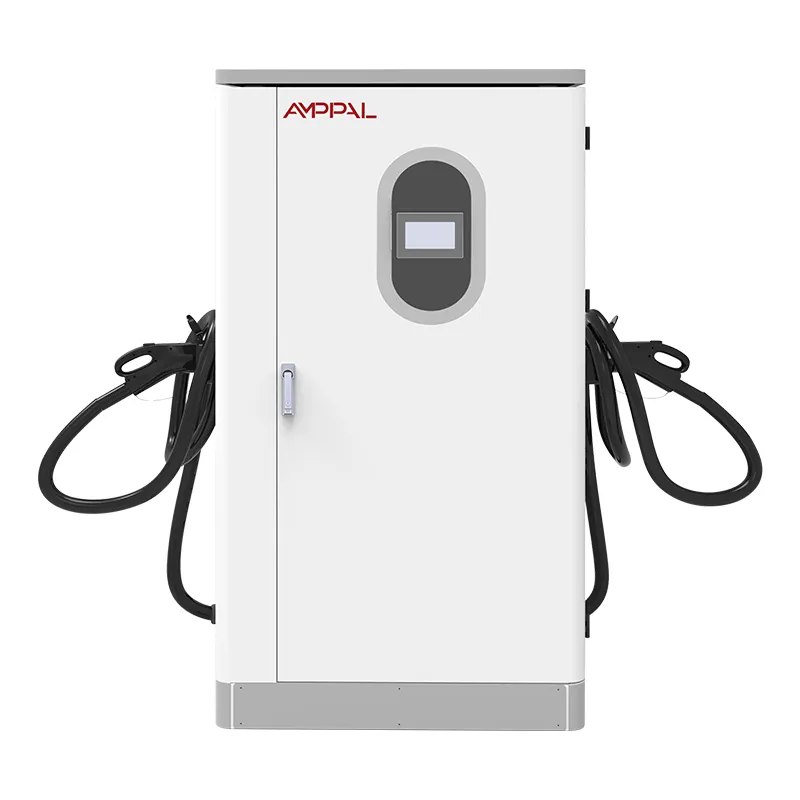

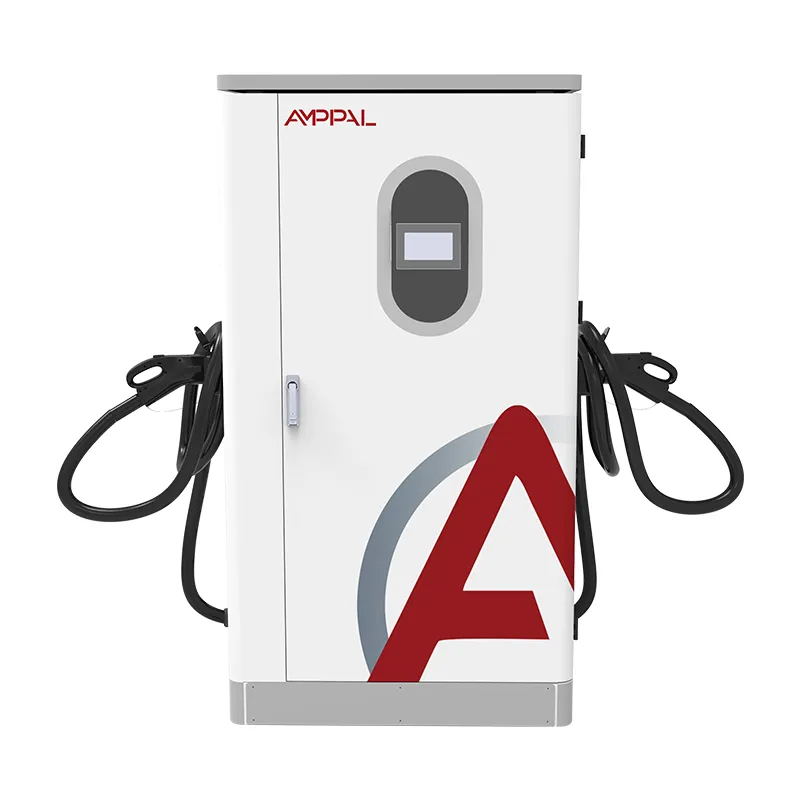

Бұл 1000 × 900 × 1850 мм еденге арналған шкаф - қабырғалық қорап емес, үлкен қоршау. Ол 45-65 Гц жиілікте AC380V±15% тартады және 200А дейінгі кернеуде DC200-1000V береді, деполар, тау-кен орындары мен көліктер үлкен және ластанған порттар үшін жасалған.

Флот операторларының 320-дан астам кіші бірліктерді таңдауының алты себебі

Зарядтау уақыты: 423 кВт/сағ қуаттылық пакеті, аймақтық жүк тасымалдаушыларда кең тараған, конусты қосқанда 50-70 минут ішінде 20%-дан 80%-ға дейін жетеді — жүргізушінің демалу уақытына сәйкес келетіндей қысқа.

300-500 кВт/сағ батареяларға арналған: DC200-1000V терезесі бүгінгі 400В-сыныптағы 8-сынып пакеттерін және 2026-2027 жылдары келетін 800В платформаларын қамтиды.

IP54 корпусы -25°C-тан +50°C-қа дейін: тау-кен шаңы мен порт тұзының спрейі солтүстік қыста немесе шөлді жазда сыртта қалады.

Кабель мен қосқыштың икемділігі: 5 м немесе 8 м кабельдерге тапсырыс беріңіз және сатып алу кезінде CCS1, CCS2, GB/T, CHAdeMO немесе NACS таңдаңыз — жүк порттары автомобиль порттарына қарағанда жиектеуден биік және алыс орналасқан, сондықтан қол жеткізу нақты сипаттама болып табылады.

95% ең жоғары тиімділік: тәулігіне 400-600 кВт/сағ жұмыс істейтін аулада 90% қондырғыға қарсы айырмашылық 20-30 кВт/сағ қалдық жылуды құрайды, сіз екі рет төлемейсіз.

OCPP 1.6/2.0 стандартты: сеанс деректері флотты басқару бағдарламалық құралын береді, сондықтан диспетчер аулада жүрмей-ақ қай жүк көлігінің дайын екенін көреді.

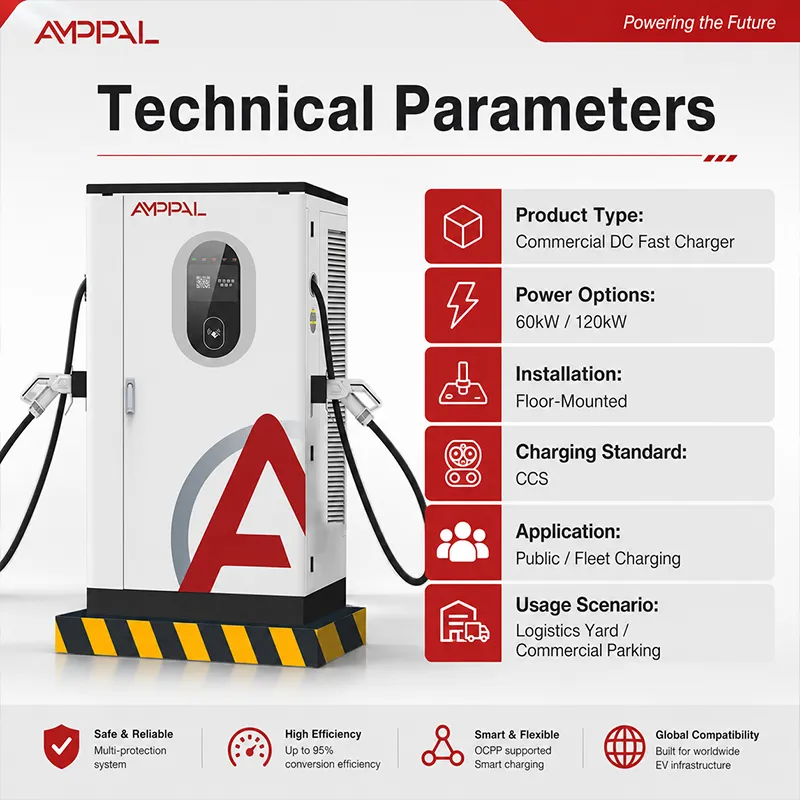

Техникалық сипаттамалар

320 кВт қай жерде сақталады: қоймалар, шахталар, порттар

Логистикалық парктер мен дистрибьюторлық тораптар: екі жеткізу толқыны арасында қайтып келе жатқан жүк көліктері жүргізушінің үзіліс терезесінде 60-80% жинайды.

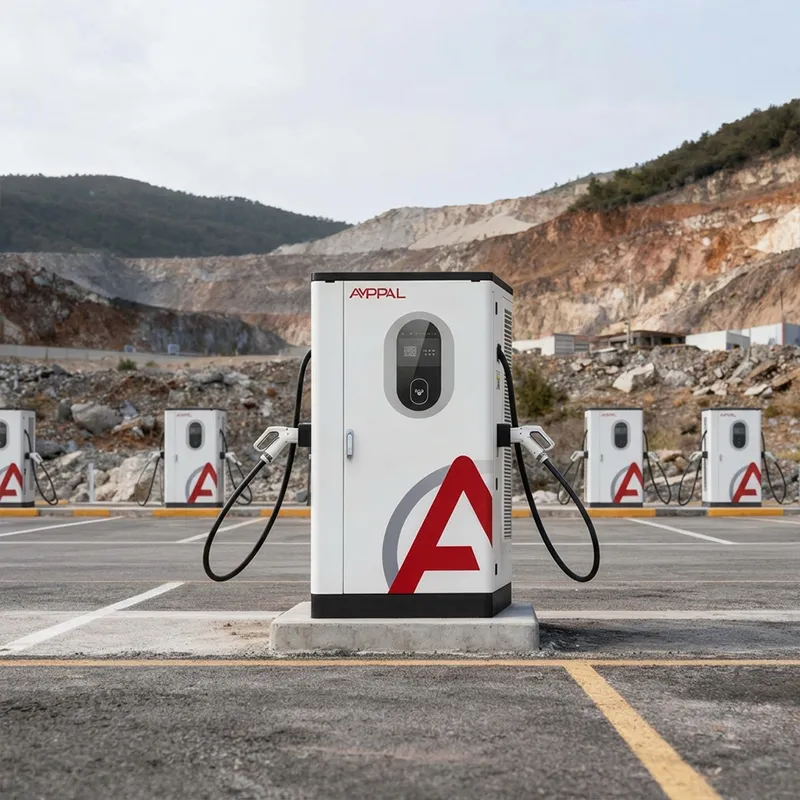

Карьердегі және карьердегі операциялар: ауысыммен зарядтау жүк тасымалдау циклінің екінші зарядтағыш паркінсіз жұмыс істеуін қамтамасыз етеді.

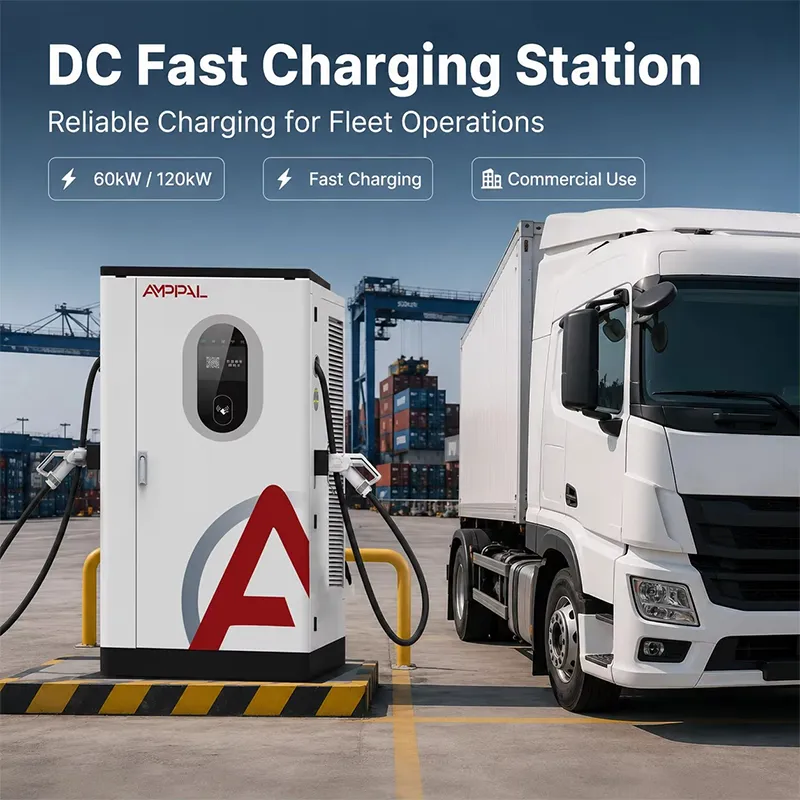

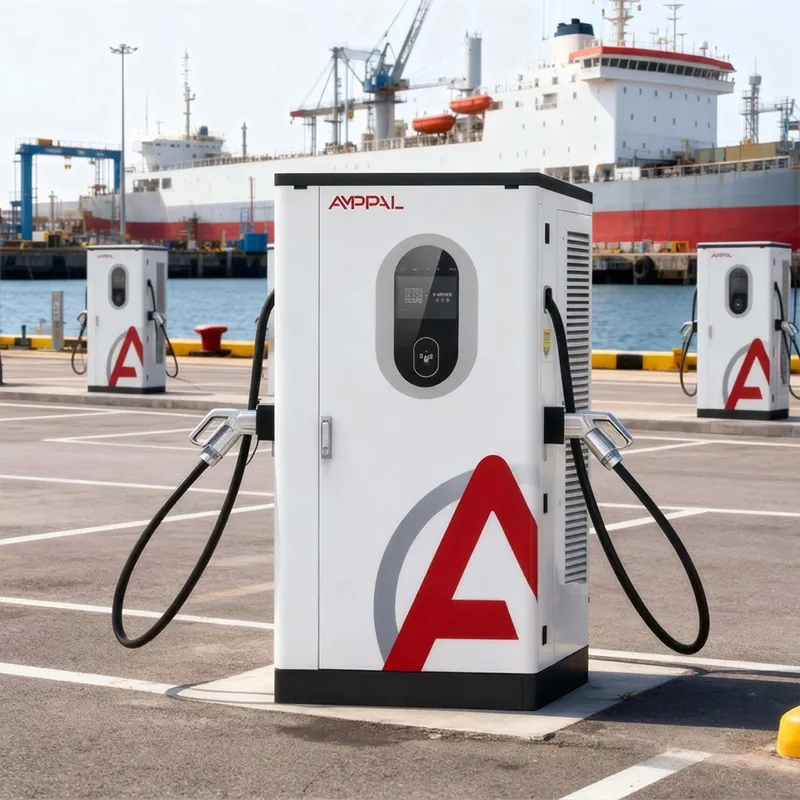

Порт терминалдары: 16 сағаттық екі ауысымдағы контейнерлік тракторлар қақпадан шықпай қозғалыстар арасында 30-40% толықтырады.

Муниципалдық автосамосвалдар және белгіленген маршруттар бойынша қалдықтарды жинау: болжамды қайтару уақыты бір шкафта 8-10 көлікті айналдыруға мүмкіндік береді.

Генератордағы немесе әлсіз желімен жабдықтаудағы құрылыс және тау-кен лагерлері: ±15% кіріс толеранттылығы генератор мен ауылдық желідегі ауытқуларды сіңіреді.

Айнымалы ток желісінен жүк көлігінің аккумуляторына дейін: зарядтау циклі, қадамдық

Кіріс үш фазалы айнымалы ток тұрақты ток шинасына түзетіледі, содан кейін көлік сұрайтын тұрақты тұрақты кернеуге түрлендіріледі. Шкаф жүк көлігінің аккумуляторын басқару жүйесімен CCS немесе GB/T қол алысу — мақсатты кернеу, ток шегі, заряд күйі — келіссөздер жүргізеді және қорап толтырылған кезде шығысты реттейді.

Зарядтау қисықтары жеңіл көліктерге қарағанда жүк көліктері үшін маңыздырақ. 400 кВт/сағ пакет төмен заряд күйінде жоғары токты қабылдайды, содан кейін 80%-дан күрт қысқарады. Шкафтың 200-1000 В кең терезесі жүк платформаларының 400 В және 800 В буындарында жабдықты ауыстырмай пайдалы болып қалады.

Депода сіз оны жанармай аралы ретінде қарастырасыз: шкафты қару жүргізуші жағынан портқа жететіндей етіп орналастырыңыз, тіректер мен белгілерді қосыңыз және OCPP сеанс деректерін тасымалдауға мүмкіндік беріңіз. Драйверлерді сканерлеу және қосу; қалғанын шкаф жасайды, ал 7 дюймдік сенсорлық экран желі байланысы түскен кезде жергілікті күйді көрсетеді.

Сертификаттау және белгілердің артындағы сынақтар

CE және CB сертификаты: IEC 61851 зарядтау сериясы мен IEC 61000 иммунитет стандарттарына қарсы электр қауіпсіздігі және EMC сынағы.

TÜV желісін тексеру: үлгі бірліктері кәдімгі партиялардан алынады және бір реттік көрсетілім бірлігі емес, толық жүктеме профилі арқылы жұмыс істейді.

АҚШ-тың көптеген гранттары мен коммуналдық бағдарламалары талап ететін Солтүстік Америка флот жобалары үшін UL сертификаты.

AMPPAL 2024 жылға қарай бір миллионнан астам бірлікті жеткізген Қытай нарығына арналған CCC сертификаты.

Корпус пен бекіткіштерге 96 сағаттық тұзды шашырату - дәл осындай сынақты біз теңізге жақын жабдыққа қолданамыз - өйткені порт аулалары теңіз толқынынан басқа барлығында жағалау болып табылады.

-30°C-тан +55°C-қа дейінгі қуат модульдері желіде температуралық циклде жұмыс істейді, сондықтан шкафтың -25°C және +50°C конвертінің артында шегі болады.

Болат пен жұмыс шкафының арасындағы сегіз қадам

1-қадам: болат қаңылтыр CNC лазерінде кесіледі және CNC мұнара пресстерінде тесіледі; FANUC роботтары жақтауды дәнекерлейді.

2-қадам: қоршау алдын ала өңдеу сызығынан және ұнтақ жабынынан, содан кейін емдеуден өтеді.

3-қадам: түзеткіш және тұрақты/тұрақты ток модульдері ESD басқару үшін айнымалы ток өндірісінен бөлінген тұрақты ток желісінде жинақталады.

4-қадам: әрбір модуль жеке сыналады — шығыс дәлдігі, толқындық, 20%, 50% және 100% жүктеме кезінде тиімділік.

5-қадам: кабельді тоқыма станоктары тапсырысыңыз бойынша құрастырылады (сайт сызбасына сәйкес ұзындығы) және айналу моменті басқарылатын құралдармен аяқталады.

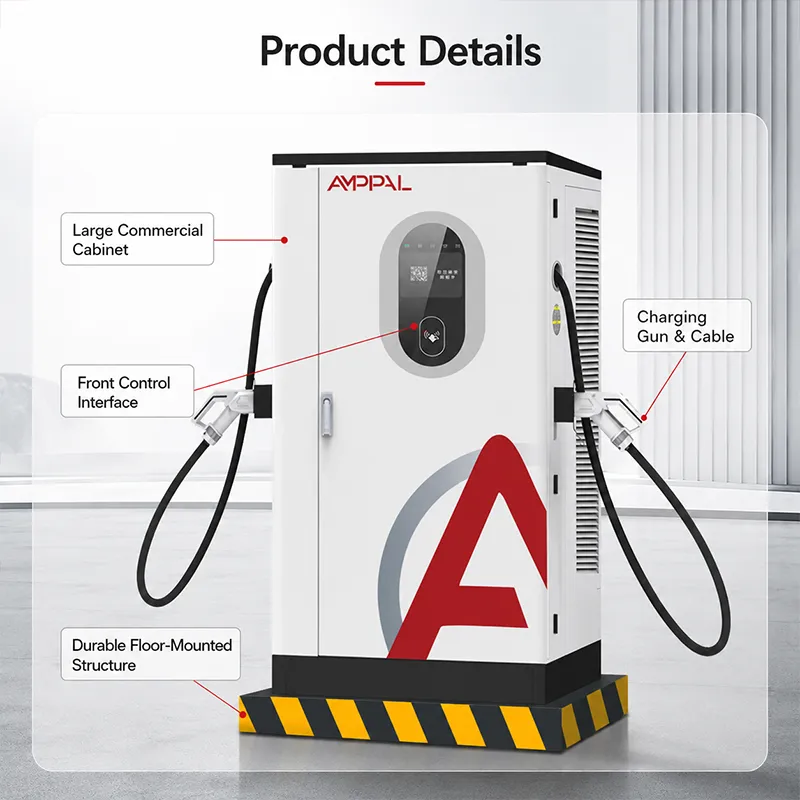

6-қадам: түпкілікті құрастыру модульдерді, контакторларды, 7 дюймдік HMI және OCPP басқару тақтасын шкафқа орнатады.

7-қадам: әрбір құрылғы шығанақтан шыққанға дейін 4 сағаттық толық жүктемелі күйіп кетуді орындайды; деректер файлы сериялық нөмірмен мұрағатталады.

8-қадам: қорытынды тексеру, IP54 пломбасын тексеру және орау — тапсырысты растаудан бастап жөнелтуге дейін 15-20 жұмыс күні.

320 сіздің жұмысыңызға сай ма? Тікелей өлшемді әңгіме

Шкафты брошюраға емес, бумаға және ауысым үлгісіне сәйкестендіріңіз. Қысқа қалалық ілмектердегі 200-260 кВт/сағ пакеттері бар жүк көліктеріне 320 кВт емес, кішірек блоктар мен екі шығанақ қажет. Егер пакеттер 350 кВт/сағ және одан жоғары болса және ауысымдар бір-бірінен кейін орындалса, бұл біз белгілейтін өлшем.

Содан кейін сайттың қуатын тексеріңіз. Шкаф AC380V±15% үш фазалы токты сұрайды. Егер сіздің депо трансформаторыңыз 150 кВт жүктеме үшін өлшемді болса, бұл құрылғыны қосу бәрінен бұрын жаңартуды білдіреді. Дәйексөз келтірмес бұрын жүк парағын сізбен бірге алып жүреміз — бұл екі жақты орнатудың нашарлығын сақтайды.

Бұл өнімнің не емес екенін шыншыл болыңыз: 500 кВт/сағ пакеттер үшін 30 минуттан аз айналым қажет болса, сіз бұл шкафты емес, мегаватт класындағы сұйық салқындатқыш жүйені сатып алып жатырсыз. AF-DC-320 күнделікті депо масштабында зарядтауға арналған дұрыс құрал және сол шеткі корпус үшін дұрыс емес құрал.

Неліктен флот сатып алушылары AMPPAL-дан 320-ға тапсырыс береді?

Жеткізу: 15-20 жұмыс күні, күні сатып алу тапсырысында жазылған.

MOQ: бір бірлік. Прототиптік флоттар бір шкафқа тапсырыс береді, бір айға тексереді, содан кейін масштабтайды.

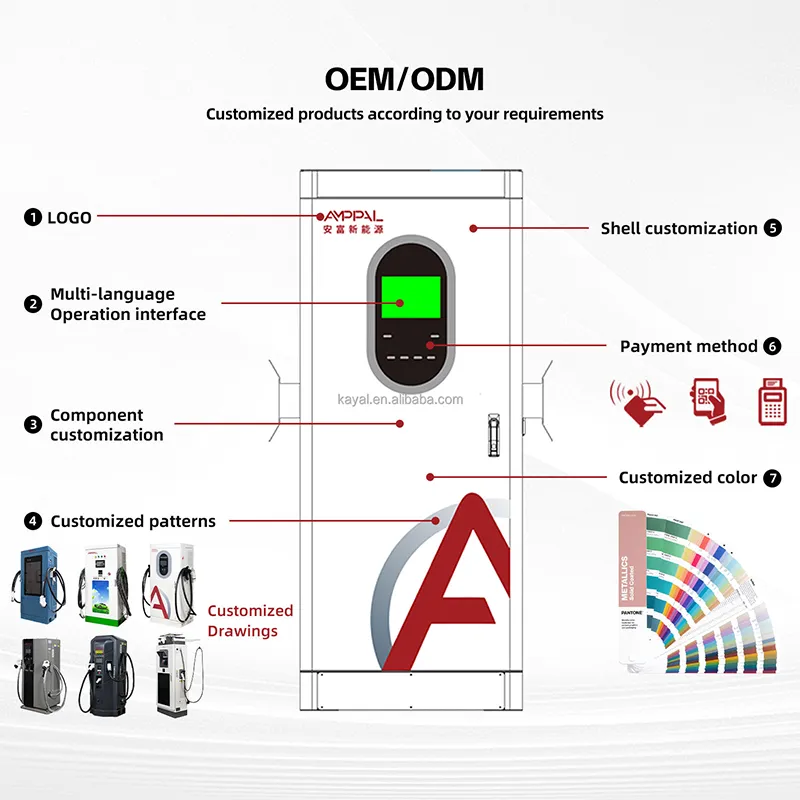

OEM/ODM: ливар түсі, логотипі, кабель ұзындығы және тапсырыс уақытында теңшелген қосқыш қоспасы; Экспорт тарихының 40-тан астам елдері сіздің жергілікті штепсельдік стандарттарыңыз құрастыру парағында әлдеқашан бар екенін білдіреді.

Сертификаттар құрылғымен бірге жеткізіледі: CE, TÜV, UL, CB және CCC құжаттары үш электрондық поштадан кейін емес, экспорттық қалтада.

Бақылау рекорды: 2024 жылға дейін жеткізілген 1 000 000-нан астам бірлік және 200+ станцияны өзіміз басқарамыз — қосалқы бөлшектерге электрондық поштаға жауап беретін адамдар зарядтағыштарды да іске қосады.

Қаптама, паллеттеу және экспорттық құжаттар

Шкаф көбік бұрыштық блоктары және астында жүк көтергіш арналары бар паллетке байланған су өткізбейтін қаптамасы бар фанера жәшікте тік күйде жеткізіледі. Жүк көлігі кетер алдында экспедиторыңызбен контейнерді тиеу жоспарын растаймыз.

Біз сіздің портыңызға FOB Ningbo немесе CIF жеткіземіз. Экспорттық пакетте коммерциялық шот-фактура, орау тізімі және CE/TÜV декларациялары бар, сондықтан кедендік ресімдеу мен іске қосу кестеңіз бір-біріне қарсы тұрмайды.

Ұзын теңіз аяқтары үшін - Таяу Шығыс, Африка, Латын Америкасы - біз кептіргіш қаптар мен ылғалдылық көрсеткіш картасын қосамыз. Контейнерде отыз күн отыратын шкаф көптеген ұшқандарға қарағанда құрғақ болуы керек.

Кабинет бұралғаннан кейін қолдау

Министрлер кабинетінде екі жыл. Ауыр жүкті тораптар контакторларды жеңіл автокөліктерге қарағанда әлдеқайда қиын айналдырады - бұл қарауға болатын бөлік және ол қамтылған.

Қосалқы бөлшектер: контакторлар, желдеткіштер, HMI және басқару тақтасы 3-5 жұмыс күні ішінде жеткізіледі.

OCPP арқылы қашықтан диагностикалау: біздің инженерлер есікті ашпас бұрын сеанс журналдары мен ақаулық кодтарын оқиды.

Жеткізу кезінде қосалқы модуль туралы ұсыныс: дүкеніңіздегі бір түзеткіш модулі ауысым кезінде жөндеуге орташа уақытты сақтайды.

Бір беттік тоқсан сайынғы бақылау тізімі: сүзгіні тазалау, айналдыру моментін қайта тексеру, контакторлардың тозуын тексеру — басып шығаруға болады, нұсқаулықта.

Біз қайта-қайта көретін орнату және пайдалану қателері

Қате: шкафты мылтық сымы жүк көлігінің балшық қақпағы арқылы сүйреп өтетін жерге орнату. Оң жақта: кабель доғасы бампердің үстінен өтіп, портқа 30 см бос орынға жететіндей етіп орналастырыңыз — сату сызбасымен емес, оны пайдаланатын жүк көлігімен өлшеңіз.

Қате: кернеу 323 В-тан төмен түскенде, өлшемі аз кіріс беру құрылғысын іске қосу және зарядтағышты кінәлау. Оң жақта: фидерді толық жүктеме үшін плюс 20% өлшемін және орнату алдында сайт трансформаторын растаңыз.

Қате: тау-кен ауласындағы су сору торларына шаң түсуіне жол беру. Оң жақта: сүзгілерді апта сайын үрлеп тұрыңыз; IP54 сүзгі таза болғанда ғана шаңды өткізбейді.

Қате: экран қызып кеткенше HMI бетін ыстық жерлерде күндізгі күннің астында қалдыру. Оң жақта: шкафтың бетін көлеңкеде немесе күшті күн астында көрсету мерзімін қысқартыңыз.

Қате: флоттағы қару стандарттарын араластыру және қосқыштың тозуын елемеу. Оң жақта: қосалқы қаруды көлік құралына сәйкестендіріңіз және ай сайын қосқыш беттерінде күйік іздері бар-жоғын тексеріңіз.

Алты айдан кейін үш оператордың бізге айтқандары

Чилидегі тау-кен мердігері: «Осы шкафтардың екеуінде біз 14 жүк көлігін басқарамыз.Бірінші аптада біздің сайттың электрик маманы арнаға дұрыс сым қосты және құрылғы өзі пісірудің орнына таза түрде өшірілді — бұл маған тиімділік санынан көп сатылды.

Нинбо қаласындағы порт операторы, Қытай: "Біздің контейнерлік тракторлар 16 сағаттық ауысыммен жұмыс істейді. 320 кВт-тық шкаф қозғалыстар арасында 30 минуттық толықтыру береді. OCPP деректері біздің диспетчердің жүк көлігінің қашан дайын екенін болжауын тоқтатты. Қыста зеңбірек сымы ауыр болады - бұл біздің жалғыз қиындық."

Германиядағы аймақтық жүк тасымалдаушы: "Біз мұны еуропалық брендпен екі есеге жуық бағамен салыстырдық. Алты айдан кейін жалғыз ақау 20-аптада ызылдай бастаған желдеткіш болды; ауыстыру кепілдік бойынша төрт күнде келді. Нұсқаулықта сізде электрик бар деп болжайды; біз өз жігітімізге OCPP жағын үйретуіміз керек еді."

Флотты зарядтау сұрақтары, тікелей жауап берді

С: AF-DC-320 800В жүк көлігін зарядтай ала ма?

A: Иә — DC200-1000V шығысы 400В және 800В платформаларды қамтиды; BMS қол алысуы жұмыс кернеуін орнатады.

С: 423 кВт/сағ пакет қанша уақыт алады?

A: 20%-дан 80%-ға дейін пакеттің қабылдау қисығына байланысты шамамен 50-70 минут жұмыс істейді; ауысымдар арасындағы 30 минуттық толықтыру маңызды ауқымды қосады.

С: Қандай қосқыштарға тапсырыс беруге болады?

A: CCS1, CCS2, GB/T, CHAdeMO немесе NACS, 5 м немесе 8 м кабельдері бар — тапсырыс уақытында флот қоспасын көрсетіңіз.

С: Ол тау-кен ауласында аман қалады ма?

A: IP54 корпусы, -25°C-тан +50°C-қа дейінгі жұмыс және 96 сағаттық тұзды спрей сыналған қабық; сүзгілерді таза ұстаңыз және ол кірден тыс қалады.

С: Сайтқа қандай кіріс қуаты қажет?

A: AC380V±15% үшфазалы 45-65Гц; дәйексөз келтірмес бұрын жүк парағын қарап шығамыз.

С: Ол флот бағдарламалық құралымен сөйлесе ме?

A: OCPP 1.6 және 2.0 стандартты болып табылады; сеанс деректерін флотты басқару платформасына экспорттайды.

С: Жеткізу уақыты қандай?

A: расталған PO-дан 15-20 жұмыс күні, ал MOQ бір бірлік.

С: Кепілдік нені қамтиды?

A: контакторларды қосқанда шкафта екі жыл; кабельдер мен сүзгілер сияқты шығын материалдары қосылмайды, бірақ қосалқы бөлшектер ретінде жинақталады.
