Сақтық көшірме және күн үшін 10 кВт/сағ үй батареясының энергия сақтау жүйесі

Адамдар жиі резервтік көшірме және күн үшін 10 кВт/сағ үй батареясының энергия сақтау жүйесін киловатт-сағатпен салыстырады, бірақ бұл сатып алу туралы шешімнің жартысы ғана. Екінші жартысы - батарея орнатылған инвертормен байланыса алады ма. Егер ол мүмкін болмаса, батарея мақсатқа сай жұмыс істемеуі мүмкін.

Сақтық көшірме және күн диапазоны үшін 10 кВт/сағ үй батареясының энергия сақтау жүйесі екі жағын да қамтиды. 2,56 кВт/сағ-тан 10,24 кВт/сағ-қа дейінгі алты қуаттылық номиналды көрсеткішке емес, өлшенген үй шаруашылығындағы тұтыну мөлшерін анықтауға мүмкіндік береді. Үш кернеу платформасы — 25,6 В, 48 В және 51,2 В — гибридті инвертордың кіріс диапазондарына сәйкес келеді.

Байланыс әр нұсқада стандарт ретінде RS485, RS232 және CAN, WiFi, 4G және Bluetooth опциялары ретінде қол жетімді. Ұяшықтар алюминий қораптардағы LFP болып табылады, 0,5C және 25°C температурада 6000 циклден жоғары бағаланған, сыйымдылығы кемінде 80% сақталады.

Алты нұсқаның айырмашылығы бар жерде

Сақтық көшірмеге және күн энергиясына арналған 10 кВт/сағ үй батареясының энергияны сақтау жүйесі үшін 2,56 кВт сағ екі жолмен келеді: 25,6V100Ah (8S1P) немесе 51,2V50Ah (16S1P). Бірдей энергия, әртүрлі кернеу; таңдау бағаға емес, инвертордың тұрақты ток енгізу терезесіне негізделуі керек.

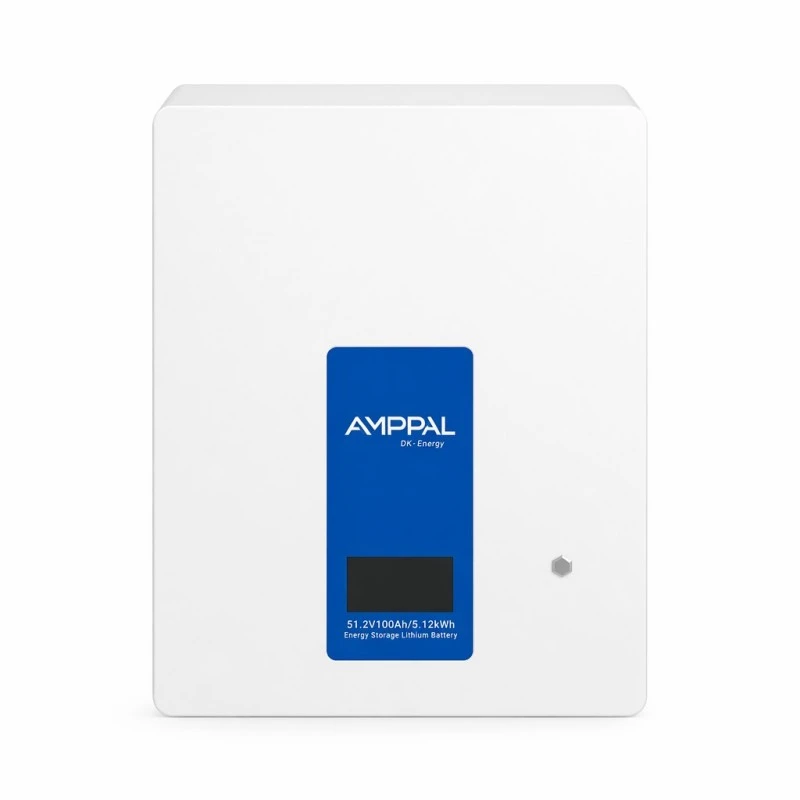

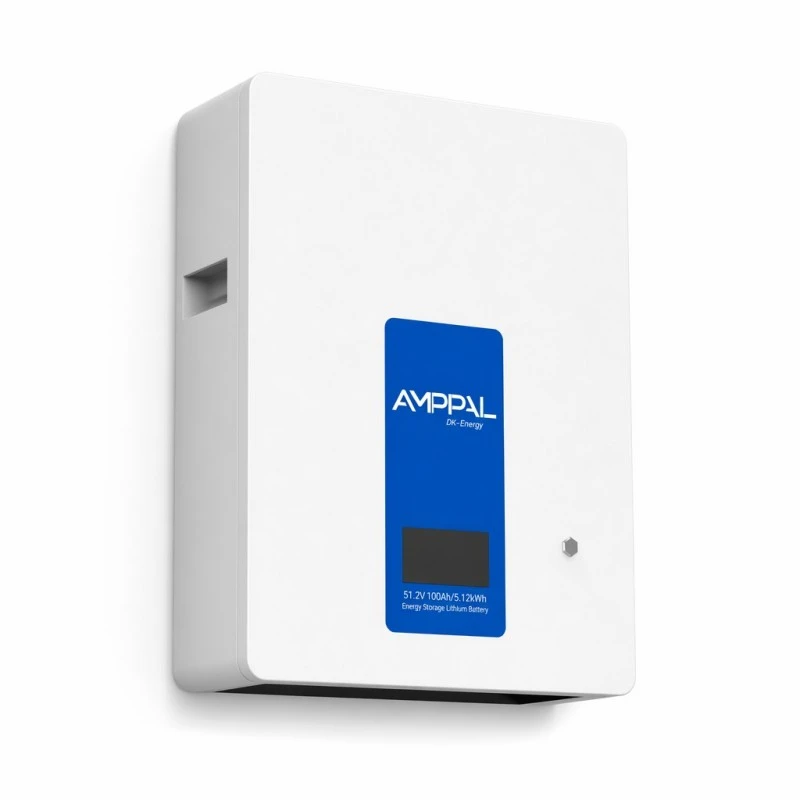

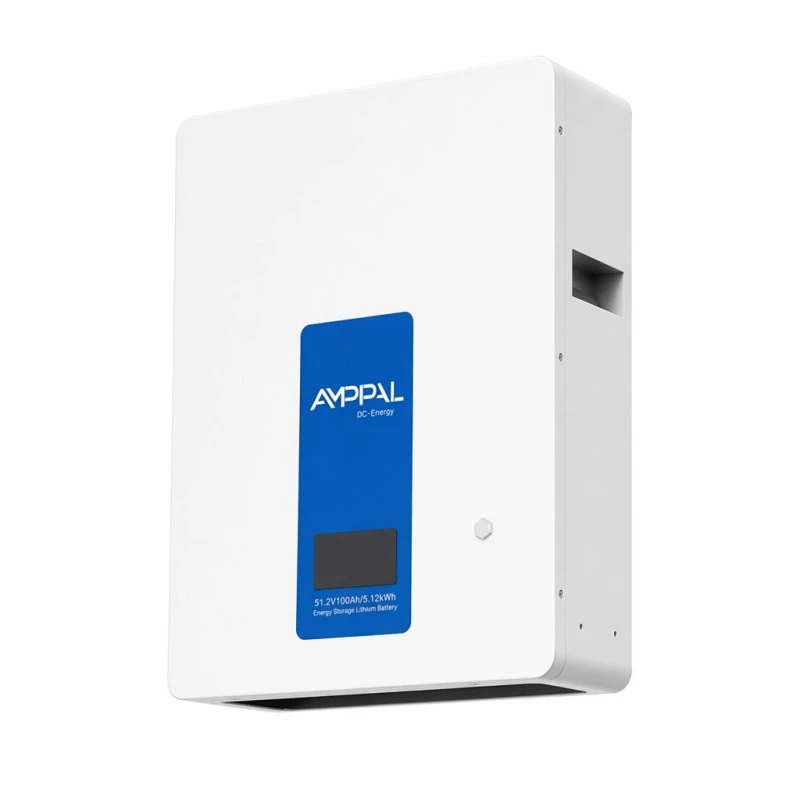

4,8кВт/сағ (48V100Ah, 15S1P) және 5,12кВтсағ (51,2V100Ah, 16S1P) сәйкесінше 42 кг және 46 кг салмақта 440*585*170мм корпусты бөліседі. 48V құрылғысы 40,5-54VDC терезесінің айналасында көрсетілген ескі инверторларға сәйкес келеді.

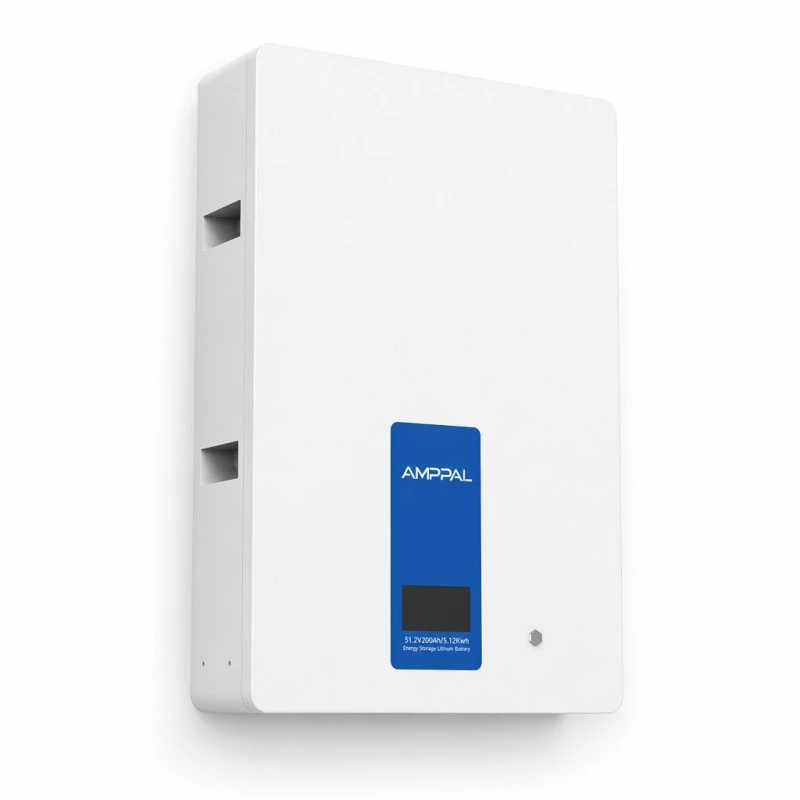

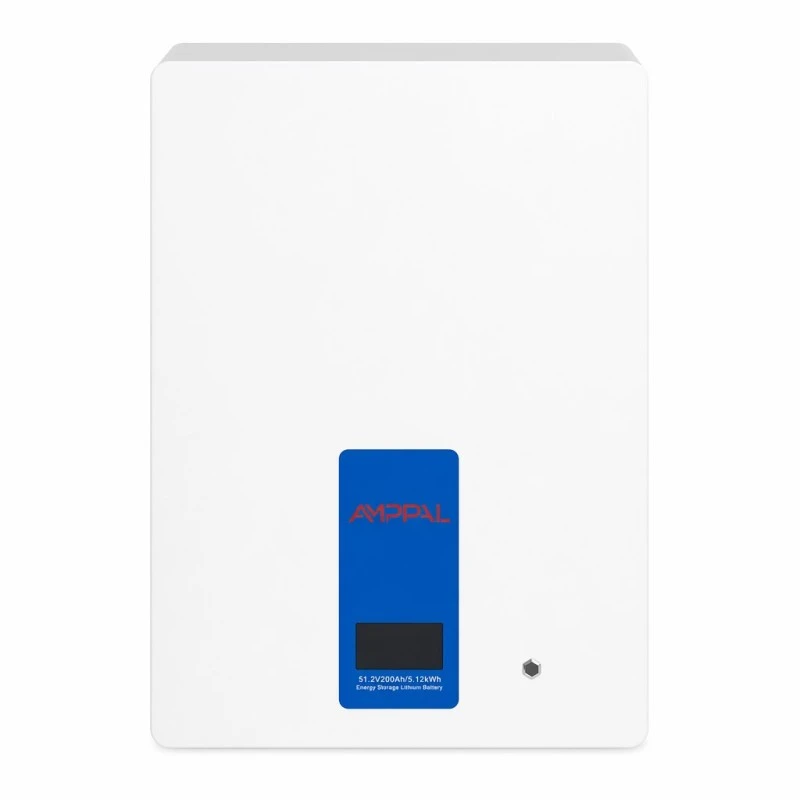

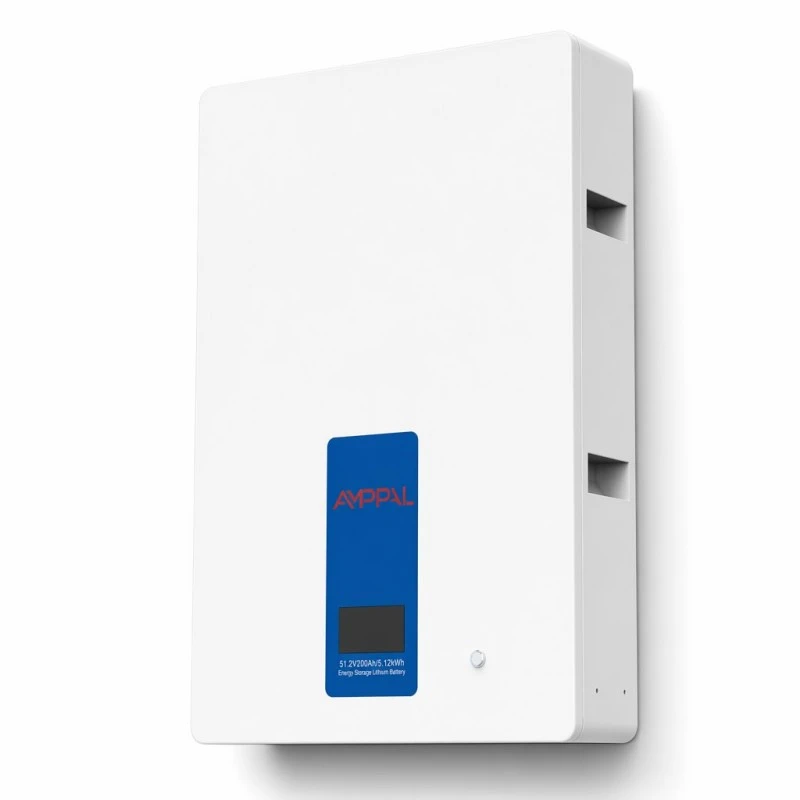

9,6кВт/сағ (48В200Ач) және 10,24кВтсағ (51,2В200Ач) 80кг және 85кг салмақта 540*800*170мм-ге дейін өседі және стандартты разряд тогын 50А-дан 100А-ға дейін көтереді.

Ең үлкен разряд кішірек төрт блокта 100А және 200Ah жұбында 105А; бұл батареяның бір уақытта ауыр жүкті көтере алатындығын анықтайды.

Бір ерекшелік: 51,2V50Ah нұсқасы максимум 50А, басқа шағын блоктардың 100А жартысы зарядталады. Бұл профицитті жылдам шығаратын үлкен массивпен маңызды.

Әрбір нұсқада қаптаманың ішінде 12 г аэрозольді басатын құрылғы, желдеткішсіз табиғи салқындату және 5-10 жыл кепілдік бар.

Техникалық сипаттамалар

Өлшемді анықтау: Сізге қандай сыйымдылық қажет екенін анықтау

Күнделікті жиынтық емес, кешкі және түнгі тұтынудан бастаңыз. Күндізгі жүктеме массив арқылы қызмет етеді; батарея панельдер ештеңе шығармайтын сағаттарды жабады. Толық апта ішінде бұл көрсеткішті есептегіштен алыңыз.

Күннің батысы мен шығуы арасында 4-6 кВт/сағ пайдаланатын үй шаруашылығына 5,12 кВт/сағ құрылғы жақсы қызмет көрсетеді. 8-10 кВт/сағ диапазонындағы тұтыну 10,24 кВт/сағ моделін көрсетеді.

Содан кейін массивке қарсы тексеріңіз. Күнделікті артық өндірілетін батареядан үлкенірек батарея жылдың көп бөлігінде жартылай зарядталады, бұл қажетсіз шығындарға және циклды пайдалануды азайтуға әкелуі мүмкін. Қоңыржай климаттағы 3 кВт массив 10,24 кВт/сағ сақтауды сирек ақтайды.

Гибридті инвертормен жұптастыру

Сақтық көшірмеге және күн энергиясына арналған 10 кВт/сағ үй батареясының энергияны сақтау жүйесі үшін үйлесімділік екі тексеруге дейін төмендейді. Біріншіден, кернеу: инвертор батареясының кіріс диапазоны пакеттің жұмыс терезесін қамтуы керек — 25,6 В блогы үшін 20 ~ 29,2 VDC, 48 В қондырғылары үшін 40,5 ~ 54 VDC және 51,2 В қондырғылары үшін 43,2 ~ 57,6 VDC.

Екіншіден, хаттама. BMS RS485, RS232 және CAN қолдайды; CAN әдетте гибридті инверторларда қолданылады. Протоколды салыстыруды растау немесе конфигурация файлын жеткізу үшін тапсырыс бермес бұрын түрлендіргіштің маркасы мен үлгісін көрсетіңіз.

Байланыссыз аккумулятор әлі де зарядталып, зарядсыздануы мүмкін, бірақ инвертор заряд күйін оқи алмайды немесе BMS ток шектерін орындай алмайды. Кернеуге негізделген басқару қартаюды тездетуі мүмкін және қолданбада қолдануға болатын SOC көрсеткішін қамтамасыз етпейді.

Қауіпсіздік дизайны және сертификаттау

Алюминий қаптамасы бар призматикалық ұяшықтардағы LFP химиясы — қапшықта қалта пішімдерін желдететін жасуша ісінуі бар. Бұл үйдің ішіне орнатылған батареяға қатысты.

Әрбір қаптамада 12 г аэрозольды басу құрылғысы бар, ол термиялық құбылыстың ең ерте сатысында, жасушалар арасында таралмай тұрып, қоршаудың ішіне ағызылады.

25.6V100Ah нұсқасы CE, ROHS, FCC, UN38.3, MSDS және ISO9001 бойынша сертификатталған; қалған нұсқаларда CE, ROHS және FCC бар.

UN38.3 сынағы мен MSDS литий жөнелтілімдері үшін экспедиторлар мен кеден органдарына қажет; екеуі де әр бұйрықпен шығарылады.

Әрбір бума сыйымдылығы бойынша жіктеледі және сериялық құрастыру алдында ішкі қарсылық сәйкес келеді. 16S жолында бір әлсіз ұяшық барлық он алты ұяшықтың жарамды сыйымдылығын жабады.

Әрбір құрылғы орау алдында сынақта толық зарядтау және разряд циклін аяқтайды, BMS журналы сериялық нөмірге қарсы сақталады.

Бұл пакеттер қалай жасалады

1. Ұяшықтарды қабылдау — әрбір партия жеткізуші мәлімдеген сандарға қарсы сыйымдылық, ішкі кедергі және ашық тізбектегі кернеу үшін сынама алынады.

2. Бағалау және сәйкестендіру — ұяшықтар біріктіріледі, сондықтан әрбір бума аралас қордан гөрі тар өнімділік жолағынан құрастырылады.

3. Шина дәнекерлеу — сериялық қосылымдар лазермен дәнекерленген және тартылып тексерілген; нашар дәнекерлеу бірнеше жылдан кейін ыстық қосылыс ретінде пайда болады.

4. BMS интеграциясы — тақта орнатылған, теңгерімдеуші сымдар бағытталады және қоршау жабылмас бұрын ұяшық бойынша тексеріледі.

5. Корпус жинағы — қаңылтырдан жасалған және ұнтақпен қапталған үй ішінде, СКД және аэрозольді басатын құрылғы орнатылған.

6. Микробағдарламаны және хаттаманы жүктеу — RS485, RS232 және CAN инверторлық жабдыққа қарсы сыналған.

7. Толық цикл сынағы — ұяшық деңгейіндегі кернеу мен температураны тіркеу кезінде номиналды ток кезінде бір толық зарядтау және разряд.

8. Қаптама — көбікпен қапталған картон, UN3480 қауіпті жүк таңбалауы қолданылады, содан кейін экспортқа паллеттелген.

Бұл батарея қай жерде және қай жерде емес

Ол үй ішінде орнатуға арналған. IP20 12 мм-ден жоғары саусақтар мен қатты заттардан қорғауды қамтамасыз етеді және судан қорғауды қамтамасыз етеді. Қолайлы орындарға гараж, қосалқы бөлме, жертөле немесе зауыт бөлмесі кіреді.

Жұмыс терезесі 0~+40°C, ылғалдылығы 65±20% RH және 2500м биіктікте. Мұздан төмен түсетін климаттағы жылытылмаған гараж батареяны қыс бойы зарядтау ауқымынан тыс ұстайды. BMS 0°C төмен зарядтаудан бас тартады, бұл ақаулық емес, қалыпты қорғаныс әрекеті.

Жалғыз өміршең орын ашық ауада болса, IP стандартына сай сыртқы шкаф қажет; бұл өнім сыртта орнатуға арналмаған.

Үйдегі аккумуляторды жеткізушіге қойылатын сұрақтар

Циклдың қызмет ету мерзімін жылдамдықты, температураны және ұстауды бірге көрсету керек. Бұл диапазон үшін 0,5C және 25°C - 80% ұстау кезінде >6000 цикл; бұл жіктеуіштері жоқ цикл нөмірі толық емес.

IP рейтингін және рұқсат етілген орнату орнын растаңыз. IP20 пакеттері тек үй ішінде болады.

Арнайы түрлендіргішке арналған BMS протоколының расталғанын немесе тек көптеген брендтермен үйлесімді деп сипатталғанын растаңыз. Біз модельді растаймыз немесе оның сынақтан өтпегенін айтамыз.

Кепілдік қамтуды көрсету керек: күнтізбелік жылдар, циклдар немесе сақталған қуат. Бұл диапазон конфигурацияға және нарыққа байланысты 5-10 жылға созылады.

Коммерциялық шарттар: MOQ стандартты нұсқалар үшін 1 бірлік. OEM және ODM ұяшық бренді, кернеуі, өлшемдері және корпус түсі үшін қол жетімді; бейімделген құрылыстар үшін жеткізу уақыты ұзарады.

Қаптама, салмақтар және литийді тасымалдау

Буып-түйілген өлшемдер жалпы салмағы 32 кг және 36 кг салмақтағы 2,56 кВт/сағ қондырғылар үшін 500*520*230 мм, 50 кг және 54 кг салмақтағы 4,8 кВт/сағ және 5,12 кВт/сағ үшін 500*630*240 мм, 50 кг және 54 кг салмақтағы 2,56 кВт/сағ үшін 600*8060 мм* 86 кг және 92 кг жалпы салмақтағы 10,24 кВт/сағ қондырғылар. Ең үлкен нұсқалар қабырға кронштейніне екі адамдық көтеруді қажет етеді.

Картондар көбікпен қапталған, орамы қозғалмайды және әрбір қорапта UN3480 9 класс таңбалауы бар. Теңіз жүктері қауіпті жүктерді брондауды талап етеді. Декларация дайындалып, UN38.3 есебі мен MSDS құжаттармен бірге жүреді.

Шарттар EXW, FOB Ningbo немесе Shanghai және CIF болып табылады. Әуе тасымалы үлгілер үшін литий күйінің ережелері бойынша жұмыс істейді, бірақ дистрибьюторлардың көпшілігі теңіз арқылы біріктіреді. Қауіпті жүктерді жоспарлауға қосымша уақыт беріңіз.

Кепілдік шарттары және деградация қандай көрінеді

Кепілдік ұяшықтарды, BMS, LCD және корпусты бір бірлік ретінде қамтитын нұсқа мен нарық бойынша 5-10 жылға созылады.

Сыйымдылықтың жоғалуы біртіндеп жүреді; 0,5С температурада 6000 циклден астам қаптамада кем дегенде 80% сақталады. Үш жылдан кейін тақтайшадан сәл төмен көрсеткіш қалыпты жағдай.

Ақауларды RS485 немесе CAN арқылы оқылатын BMS журналынан диагностикалауға болады. Экспорттау файлы зақымдалған ұяшықтар тобын сайтқа бармай-ақ анықтауға мүмкіндік береді.

Ауыстыру пакеттері қоймадан жеткізіледі; көп пакеттік қондырғыларда банктің қалған бөлігі жұмысын жалғастыра отырып, бір блокты ауыстыруға болады.

Күнделікті техникалық қызмет көрсету қажет емес. Жыл сайын терминалдарды, бекіту болттарын және желдету саңылауларын визуалды тексеру ұсынылады.

Қолдау қоңырауларын тудыратын орнату қателері

Дұрыс емес: 85 кг қаптаманы гипсокартонға бекіту. Дұрыс: тасқа немесе номиналды болат жақтауға бекітіңіз, бекіткіштер нұсқаның жалпы салмағына сәйкес тексеріледі.

Дұрыс емес: суық климатта жылытылмаған гаражға орнату. Дұрыс: зарядтау терезесі 0°C температурада басталады. Төменде BMS дизайны бойынша зарядтауды блоктайды.

Дұрыс емес: түрлендіргіштің тұрақты ток терезесін растау алдында қосылу. Дұрыс: алдымен 20~29,2В, 40,5~54В немесе 43,2~57,6В инвертордың деректер парағымен салыстырыңыз.

Дұрыс емес: байланыс кабелін өткізіп жіберу, себебі ол кабельсіз зарядталады. Дұрыс: CAN немесе RS485 жоқ инвертор SOC оқи алмайды немесе BMS шектеулерін орындай алмайды.

Дұрыс емес: құрылғыны жабық шкафқа салу. Дұрыс: ол желдеткішсіз табиғи конвекцияға негізделген. Нұсқаулықта көрсетілген саңылау қалдырыңыз немесе ұяшықтар қызып, өмірін жоғалтады.

Орнату туралы ескертпелер далада пайдалану

Андалусиядағы орнатушы 2025 жылдан бастап гибридті инверторлармен қатар шамамен отыз 10,24 кВт/сағ қондырғыны орнатты. Хабарланған негізгі артықшылық тапсырыс беру алдында әрбір инвертор үлгісіне қарсы CAN протоколын растау болды, бұл іске қосу мәселелерін азайтты.

Лимассолдағы екі 5,12 кВт/сағ қондырғымен жұмыс істейтін үй иесі жұптау бірінші әрекетте жұмыс істегенін хабарлады. СКД қаптама иық биіктігінен жоғары болғанда оқу қиын болатындай етіп бұрышты; монтаждау орнын таңдағанда бұл ескерген жөн.

Алматыдағы дистрибьютор жылытылмайтын гараждарға орнатып жатқан тұтынушылар 0°C зарядтау үзілуіне тап болып, ақау бар деп есептегенін хабарлады. Баға ұсыныстарына жылытылатын орын талабын қосу шағымдарды шешті.

Жиі қойылатын сұрақтар

С: Қай сыйымдылықты таңдауым керек?

A: Сақтық көшірмеге және күн энергиясына арналған 10 кВт/сағ үй батареясының қуатын сақтау жүйесі үшін күндік жиынтық емес, түнде тұтынуға дейінгі өлшем. Түнде 4-6 кВт сағ 5,12 кВт/сағ құрылғыға сәйкес келеді; 8-10 кВт/сағ 10,24 кВт/сағ моделін көрсетеді.

С: Ол менің инверторыммен жұмыс істей ме?

A: Маркасы мен үлгісін көрсетіңіз. BMS RS485, RS232 және CAN қолдайды; хаттамалық карта тапсырыс беру алдында расталады.

С: Оны сыртта орнатуға болады ма?

A: No IP20 судан қорғауды қамтамасыз етпейді. Тек ішкі монтаждау — гараж, қосалқы бөлме, жертөле немесе зауыт бөлмесі.

С: 48V және 51.2V нұсқаларының айырмашылығы неде?

A: DC терезесі. 48В блоктары 40,5~54В тұрақты ток, 51,2В бірліктер 43,2~57,6В тұрақты токпен жұмыс істейді. Инвертордың кіріс ауқымына сәйкестендіріңіз.

С: Ол қанша уақытқа созылады?

A: 0,5C және 25°C температурада 6000-нан астам цикл, кем дегенде 80% сыйымдылығы сақталады. Күнделікті велосипедпен жүру кезінде бұл он бес жылдан асады.

С: Бірнеше буманы біріктіре аламын ба?

A: Иә, сәйкес келетін кернеу мен сыйымдылық пакеттері параллель болуы мүмкін. Конфигурацияны растау үшін мақсатты банк өлшемін беріңіз.

С: Оған салқындату немесе қызмет көрсету қажет пе?

A: Табиғи салқындату, желдеткіштер жоқ, күнделікті қызмет көрсету жоқ. Желдету саңылауын бос ұстаңыз және жыл сайын орнатуды тексеріңіз.

С: Ол қандай сертификаттарға ие?

A: ауқымдағы CE, ROHS және FCC, сонымен қатар 25.6V100Ah нұсқасында UN38.3, MSDS және ISO9001. UN38.3 және MSDS әр тапсырыспен бірге жеткізіледі.
